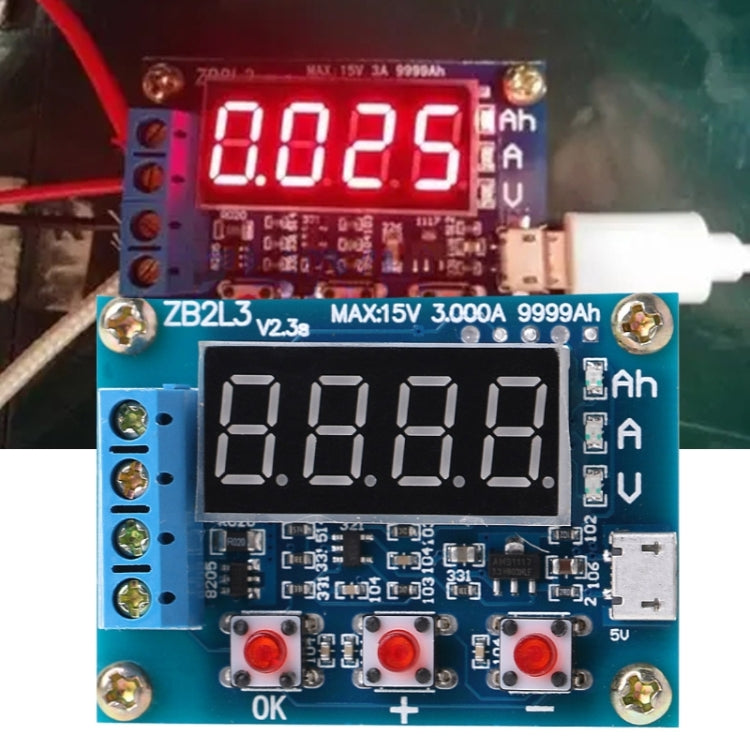

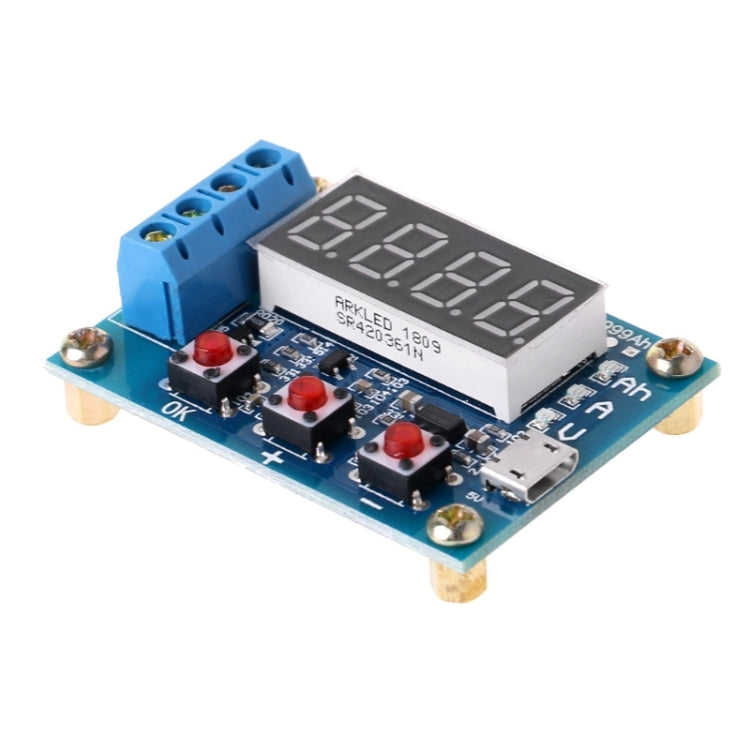

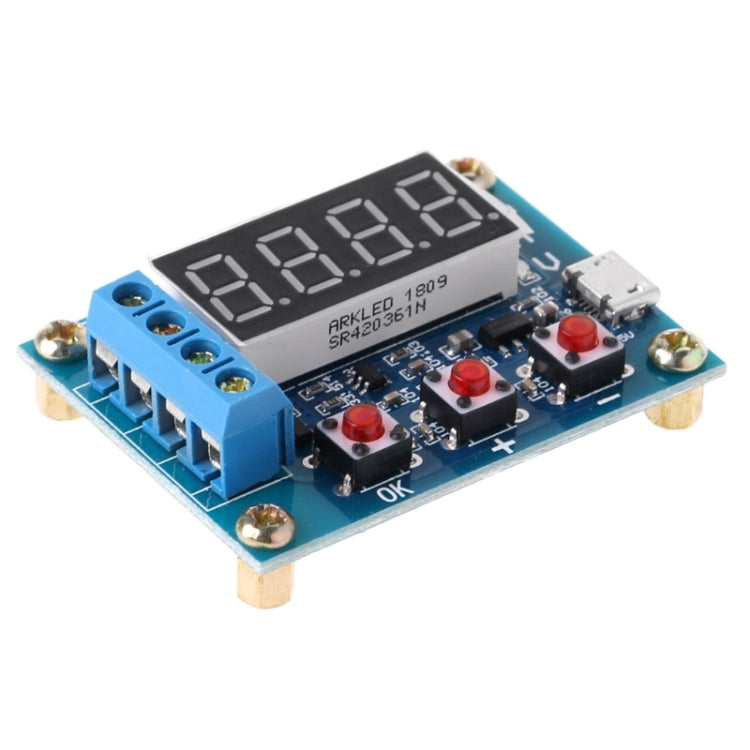

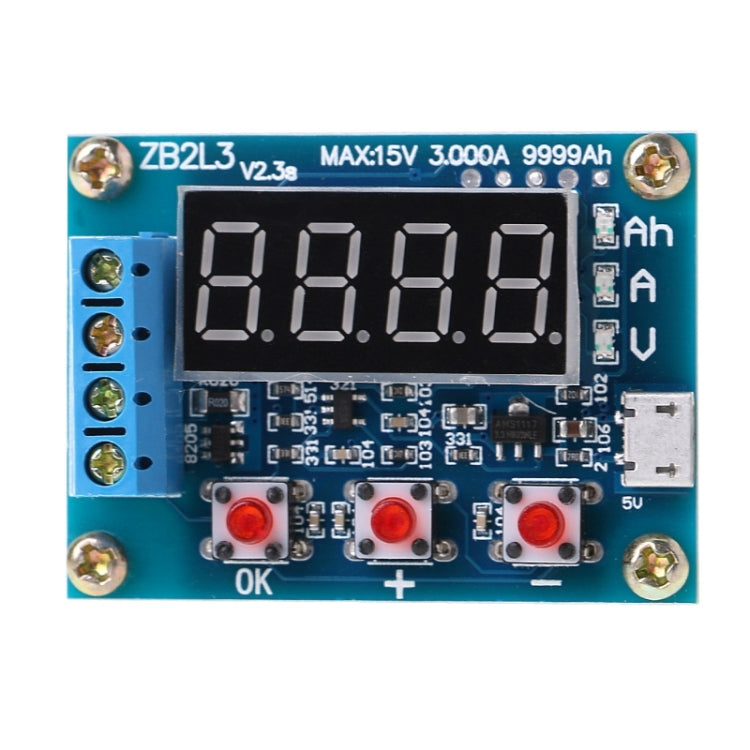

ZB2L3 แบตเตอรี่เครื่องทดสอบความจุ 1.2-12V 18650 Li-Ion Lithium Lead-acid แบตเตอรี่ความจุเมตร Discharge Tester Analyzer, ZB2L3 Battery Capacity Tester

1. พารามิเตอร์โมดูล:
- แรงดันไฟฟ้า: DC4.5-6V (อินเทอร์เฟซ micro USB)
- กระแสไฟฟ้าทำงาน: ไม่เกิน 70mA
- แรงดันไฟฟ้า: 1.00V-15.00V ความละเอียด 0.01V
- ช่วงแรงดันไฟฟ้าสิ้นสุด: 0.5-11.0V
- รองรับกระแส: ไม่เกิน 3.000A ความละเอียด 0.001A
- ข้อผิดพลาดในการวัดแรงดันไฟฟ้า: น้อยกว่า 1% + 0.02V
- ข้อผิดพลาดในการวัดปัจจุบัน: น้อยกว่า 1.2% + -0.002A
- ช่วงความจุแบตเตอรี่: 9999Ah (1Ah = 1000mAh) 2.
2. เมื่อค่ามีขนาดใหญ่ค่าจะถูกสลับโดยการเลื่อนจุดทศนิยม เมื่อต่ำกว่า 10Ah จะแสดงเป็น X.XXX เมื่อถึงมากกว่า 10Ah จะแสดงเป็น XX.XX และอื่น ๆ

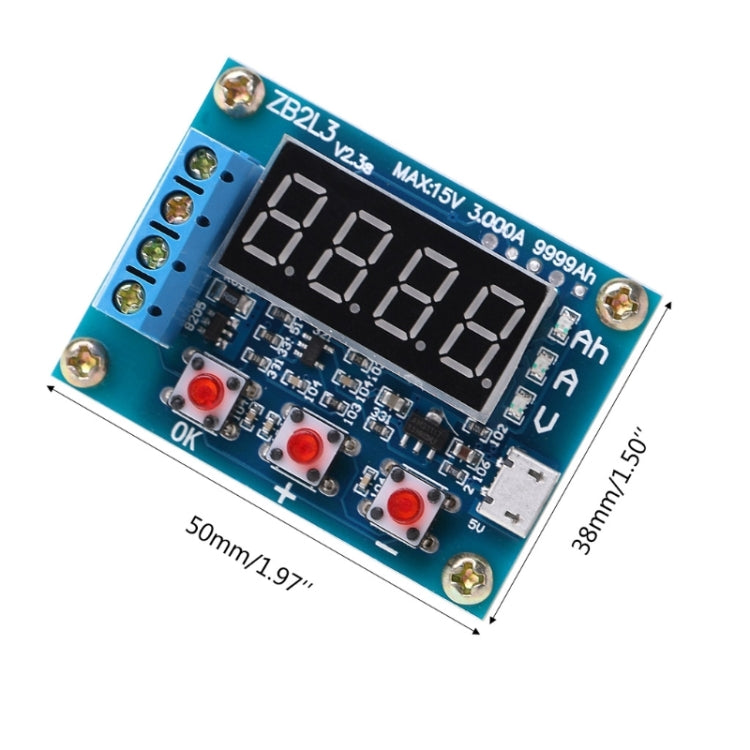

3. ขนาดแผงวงจร: 50mmX37mm
4. ขนาดผลิตภัณฑ์สำเร็จรูป: 50 มม. X 37 มม. X 17 มม. (ยาว X กว้าง X สูงรวมความสูงของเท้าทองแดง)

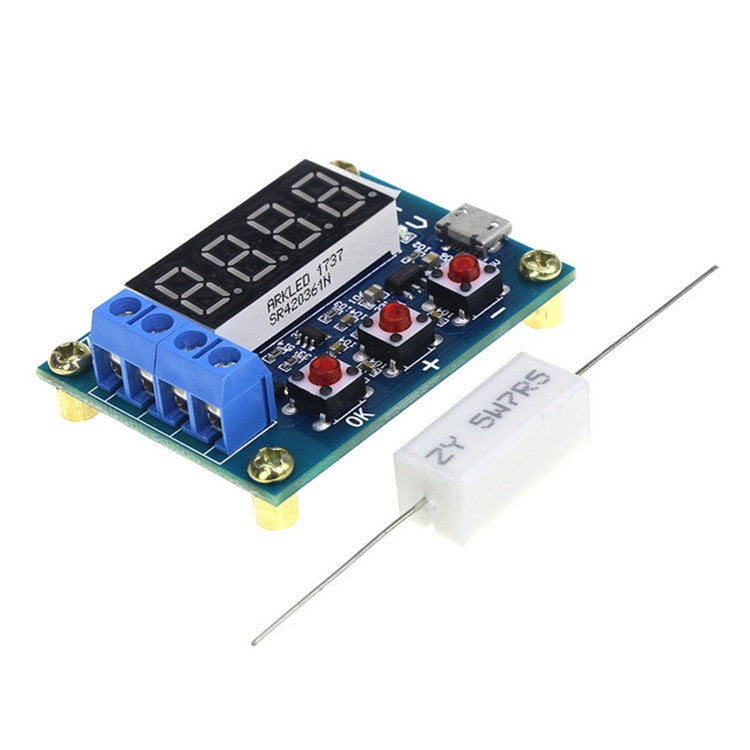

5. น้ำหนักของบอร์ดและอุปกรณ์เสริม: บอร์ดเดี่ยว 28g (รวมเสาทองแดง) ตัวต้านทานเซรามิก 5W สองตัว 9g ตัวต้านทาน 50W ประมาณ 27g (รวมสาย)
6. หมายเหตุ: เพื่อปรับปรุงความแม่นยำในการวัดแรงดันไฟฟ้าวงจรนี้ได้รับการออกแบบมาเป็นพิเศษโดยมี DC bias เมื่อไม่มีการเชื่อมต่อเทอร์มินัลแรงดันไฟฟ้าขนาดเล็กจะปรากฏขึ้นซึ่งไม่มีผลต่อการวัดจริง 0V) จะแสดงค่า 0 หากคุณต้องการเข้าใจหลักการคุณสามารถตรวจสอบทฤษฎีบท superposition ในวิศวกรรมไฟฟ้า
7. วิธีใช้:
- ควรชาร์จแบตเตอรี่ให้เต็มก่อน
- เชื่อมต่อขั้วบวกของแบตเตอรี่ที่กำลังทดสอบกับขั้วบวกอินพุตและขั้วลบกับขั้วลบของอินพุต เชื่อมต่อโหลดเข้ากับขั้วบวกเอาต์พุตและขั้วลบเอาต์พุตและเชื่อมต่อไมโคร USB ของเครื่องทดสอบที่มีกำลังทำงาน (ไม่สามารถใช้ได้กับแหล่งจ่ายไฟ USB สำหรับเดสก์ท็อปหรือโน้ตบุ๊ค) แรงดันแบตเตอรี่จะแสดงขึ้นในขณะนี้
- ในการเริ่มการทดสอบโดยตรงเพียงกดปุ่ม“ ตกลง” ผู้ทดสอบจะกำหนดค่าแรงดันไฟฟ้าที่เหมาะสมโดยอัตโนมัติตามแรงดันไฟฟ้าที่ชาร์จเต็มของแบตเตอรี่และจะกะพริบหน้าจอ 3 ครั้งเพื่อเริ่มการทดสอบ ต้องตั้งค่าแรงดันการสิ้นสุดด้วยตนเองเพียงแค่กดปุ่ม + หรือ - เพื่อแก้ไขในสถานะการแสดงแรงดันไฟฟ้าของแบตเตอรี่แรงดันไฟฟ้าจะแสดงที่จุดเริ่มต้นของ P ด้านหลังหมายถึงค่าแรงดันไฟฟ้าความละเอียด 0.1V หลังจากตั้งค่าแล้ว กดตกลงเริ่มการทดสอบ
- หลังจากการทดสอบเริ่มขึ้นผู้ทดสอบจะเปิดสวิตช์อิเล็กทรอนิกส์ที่ควบคุมโหลด การแสดงข้อมูลกระบวนการทดสอบจะแสดงระหว่างความสามารถในการคายประจุ (Ah), กระแสที่ปล่อยออกมา (A) และแรงดันแบตเตอรี่ (V) เมื่อแรงดันไฟฟ้าของแบตเตอรี่ถึงแรงดันการสิ้นสุดที่ตั้งไว้ผู้ทดสอบจะตัดสวิตช์ควบคุมโหลดข้อมูลการแสดงผลจะอยู่เหนือความจุ (Ah) และกะพริบอย่างรวดเร็วพร้อมไฟแสดงสถานะที่เกี่ยวข้องความจุที่แสดงคือความสามารถในการคายประจุที่แท้จริงของแบตเตอรี่ กดตกลงเพื่อหยุดการกะพริบและปล่อยให้ข้อมูลแสดงผลอย่างเสถียร กดปุ่ม OK อีกครั้งเพื่อคืนสู่สถานะเพิ่งเปิดเครื่องและเปลี่ยนแบตเตอรี่เพื่อทดสอบในส่วนถัดไป ...
8. รหัสข้อผิดพลาดและความหมาย:
- Err1: แรงดันแบตเตอรี่สูงกว่า 15V
- Err2: แรงดันแบตเตอรี่ต่ำกว่าแรงดันไฟฟ้าที่ตั้งไว้
- Err3: แบตเตอรี่ไม่สามารถรับกระแสไฟฟ้าที่ปล่อยออกมาได้หรือความต้านทานภายในของสายมีขนาดใหญ่เกินไป
- Err4: กระแสไฟฟ้าใหญ่เกินไป (กระแสเกิน 3.1A)
- Err5: การใช้งานที่ไม่เหมาะสมหรือข้อผิดพลาดในการเดินสายไฟทำให้อุปกรณ์ไหม้และไม่สามารถใช้งานได้ (การสุ่มตัวอย่างในปัจจุบันหรือสวิตช์ควบคุม MOS ถูกเผา)
9. หมายเหตุ: หากแบตเตอรี่กลับด้านเมื่อเปิดโหลดและกระแสโหลดมีขนาดใหญ่ (ประมาณ> 0.8A) ท่อสวิตช์วงจรอาจเสียหายได้!
10. การดำเนินการสอบเทียบรอง: กดปุ่มสามปุ่มเพื่อเปิดเครื่องทดสอบพร้อมกันเข้าสู่โหมดการสอบเทียบก่อนอื่นให้แสดงจำนวนบันทึกการสอบเทียบจากนั้นเข้าสู่โปรแกรมการสุ่มตัวอย่างการสอบเทียบอย่างเป็นทางการเพื่อแสดง 0u0A จากนั้นลัดวงจร ป้อนขั้วบวกและขั้วลบแล้วกดปุ่ม OK เพื่อแสดง J10u ให้สมบูรณ์ใช้แรงดันไฟฟ้า DC มาตรฐาน 10.00V ระหว่างขั้วบวกและขั้วลบขาเข้ากดปุ่ม OK จากนั้นแสดง J2.0A ใช้กับขั้วลบขาออก (การไหลเข้า ทิศทาง) และอินพุตขั้วลบ (ทิศทางการไหลออก) หลังจากกระแส DC คงที่ที่ 2.0A ให้กดปุ่ม OK หนึ่งครั้งเพื่อทำการปรับเทียบให้เสร็จสมบูรณ์ ผู้ทดสอบจะตรวจสอบข้อมูลการสอบเทียบล่วงหน้า หากข้อมูลการสอบเทียบมีความน่าเชื่อถือจะแสดงตัวเลขการสอบเทียบ 4 หมายเลขตามลำดับจากนั้นจึงออก หากการตรวจสอบล่วงหน้าเชื่อว่าข้อมูลไม่น่าเชื่อถือให้ทิ้งข้อมูลและออก
