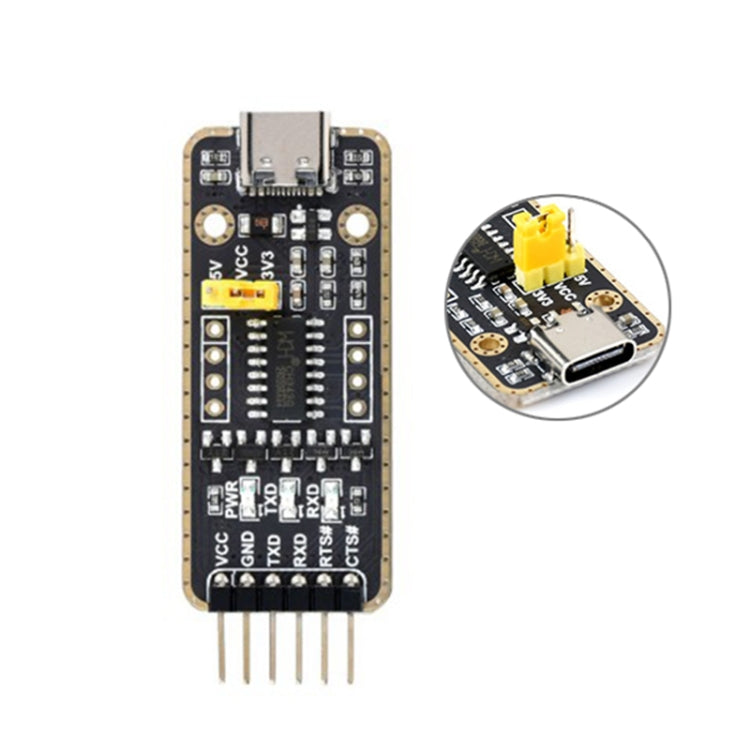

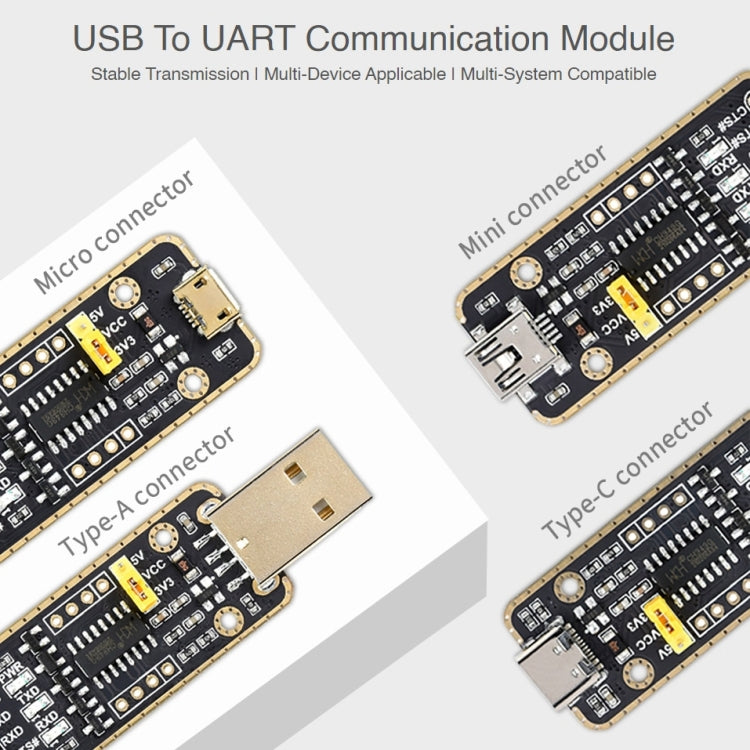

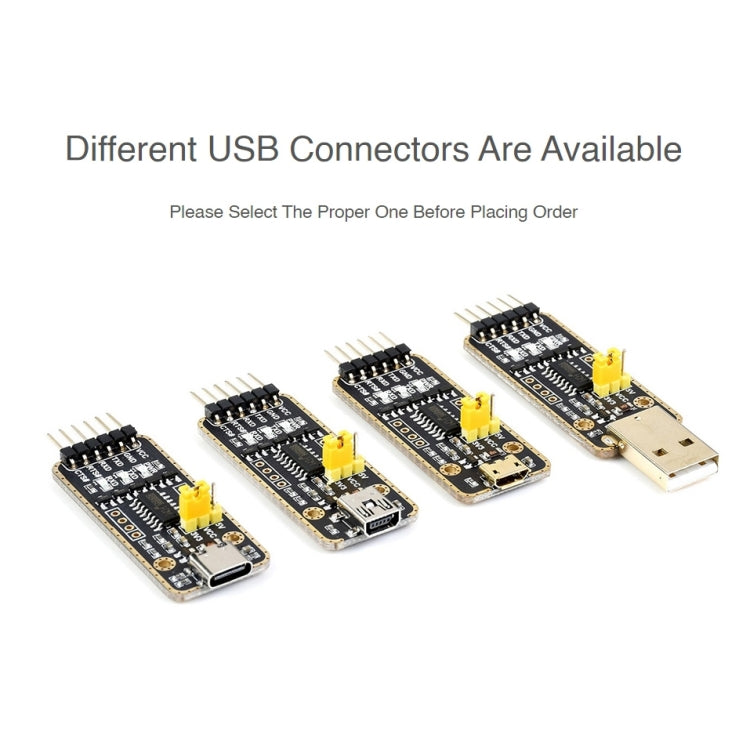

Waveshare Type-C / USB-C ถึง UART ตัวเชื่อมต่อโมดูลการส่งอัตราแบนด์สูง, USB-C

คุณสมบัติ
1. ใช้ชิป CH343G เวอร์ชันใหม่ เมื่อเทียบกับ CH340G นั้นรองรับอัตราข้อมูลที่สูงขึ้น (สูงถึง 6Mbps) และระดับพอร์ต IO อนุกรม (5V / 3.3V / 2.5V / 1.8V)

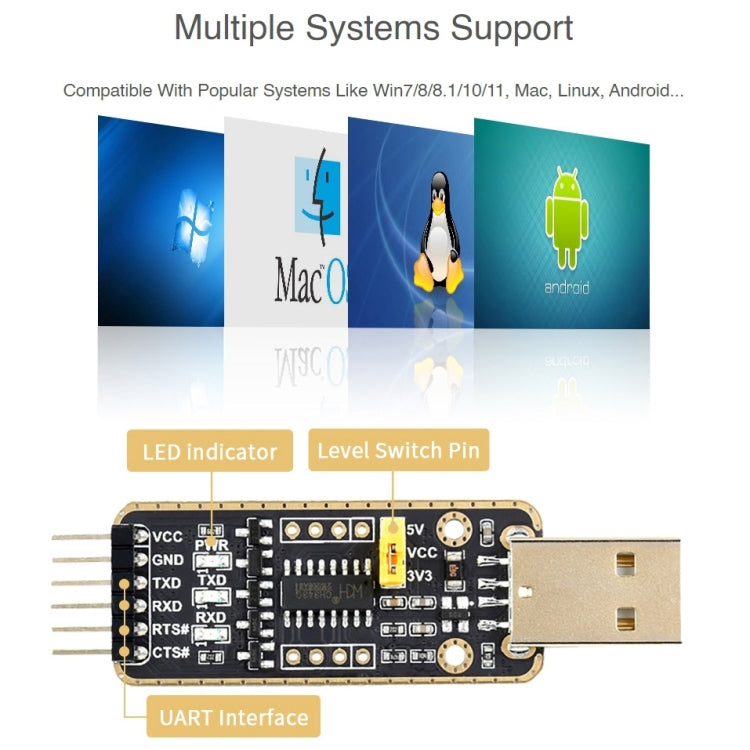

2. รองรับ Mac, Linux, Android, Windows 7/8/8.1/10/11

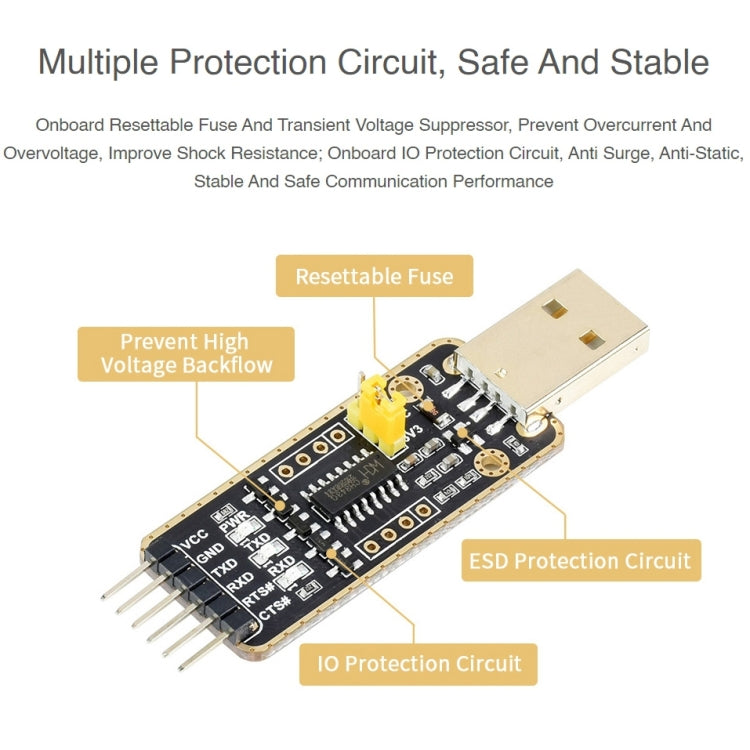

3. ฟิวส์ที่สามารถตั้งถิ่นฐานใหม่ได้และการยับยั้งแรงดันไฟฟ้าชั่วคราว, การต่อต้านกระแสไฟฟ้าและการต่อต้านการต่อต้านการต่อต้าน, ต่อต้านการต่อต้าน, การต่อต้านแบบคงที่, ปรับปรุงความต้านทานแรงกระแทก, ประสิทธิภาพการสื่อสารที่มั่นคงและปลอดภัย
4. วงจรการป้องกัน IO บนเครื่องป้องกันการต่อต้านการต่อต้านการต่อต้านแบบคงที่และปลอดภัย
5. Onboard 3.3V และ 5V TTL Switch Switch Pins สำหรับการเลือกระดับการสื่อสาร TTL
6. รองรับเอาต์พุต 3.3V/5V (โมดูลใช้พลังงานจาก USB และจัมเปอร์ออนบอร์ดควรสั้นลงถึง 3.3V หรือ 5V ตามลำดับ)
7. ใช้กระบวนการโทนสีดำสองด้านซึ่งมีความทนทานและมีรูปลักษณ์ที่ดี
คำอธิบายตัวบ่งชี้
1. PWR: ตัวบ่งชี้พลังงานเปิดเมื่อตรวจพบแรงดันไฟฟ้าจากอินเตอร์เฟส USB
2. RXD: การรับตัวบ่งชี้เปิดเมื่อส่งข้อมูลกลับจากอินเทอร์เฟซอุปกรณ์
3. TXD: การส่งตัวบ่งชี้เปิดเมื่อส่งข้อมูลจาก USB
นิยาม pinouts
1. VCC: เอาต์พุต 5V หรือ 3.3V สำหรับอุปกรณ์ภายนอก (กำหนดค่าโดยจัมเปอร์)
2. GND: Ground
3. TXD: เชื่อมต่อกับ MCU.RXD
4. RXD: เชื่อมต่อกับ MCU.TXD
5. RTS: เชื่อมต่อกับ MCU.CTS
6. CTS: เชื่อมต่อกับ MCU.RTS
ข้อมูลจำเพาะ

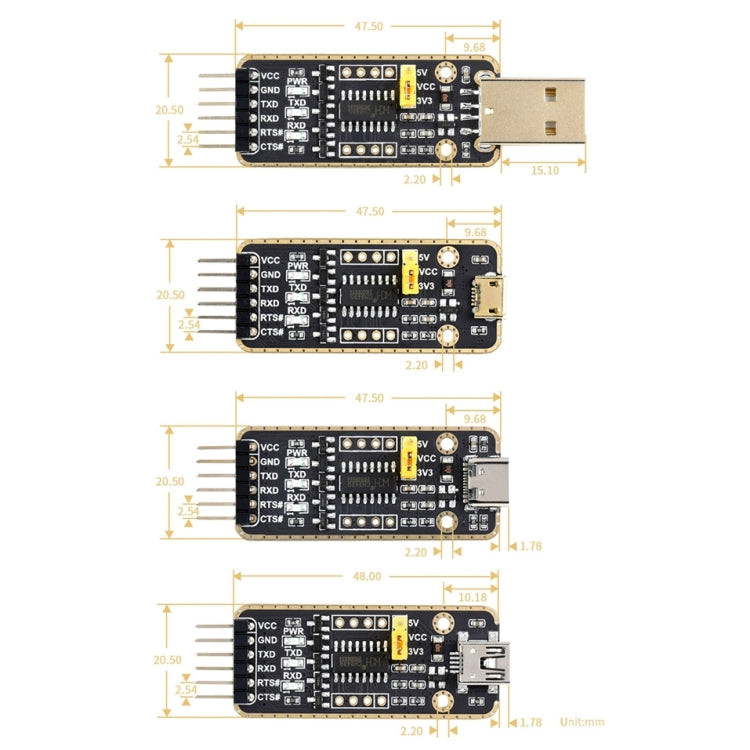

1. อินเทอร์เฟซโฮสต์: USB
2. อินเทอร์เฟซอุปกรณ์: UART
3. ช่วงการสื่อสาร: 50bps ~ 6Mbps
4. อินเทอร์เฟซอุปกรณ์ USB: USB Type-C
5. การป้องกัน: ฟิวส์ที่ตั้งใหม่ได้การป้องกัน ESD
6. ตัวเชื่อมต่ออินเตอร์เฟส UART: Pinheader มุมขวา 6 พิน
7. การป้องกัน: ไดโอดป้องกัน IO
