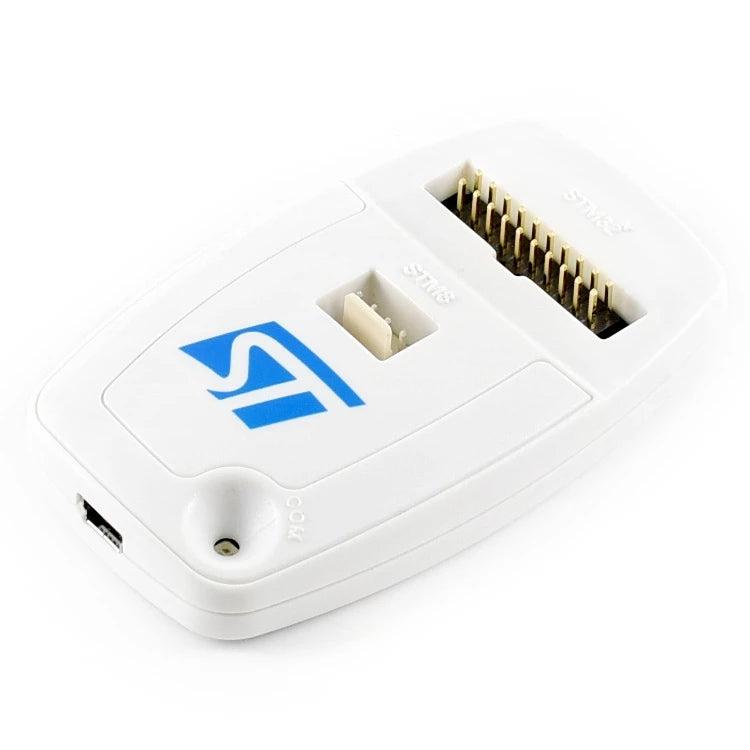

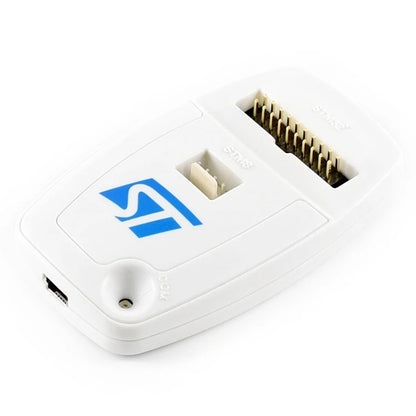

Waveshare ST-LINK/V2 (EN), โปรแกรมเมอร์และดีบักเกอร์ STM

คำอธิบาย
1. ST-LINK / V2 เป็นดีบักเกอร์และโปรแกรมเมอร์ในวงจรสำหรับไมโครคอนโทรลเลอร์ตระกูล STM8 และ STM32 อินเทอร์เฟซโมดูลอินเทอร์เฟซแบบสายเดี่ยว (SWIM) และ JTAG / serial wire debugging (SWD) ใช้เพื่อสื่อสารกับไมโครคอนโทรลเลอร์ STM8 หรือ STM32 ที่อยู่บนบอร์ดแอปพลิเคชัน
2. แอปพลิเคชัน STM8 ใช้อินเทอร์เฟซ USB ความเร็วสูงเพื่อสื่อสารกับซอฟต์แวร์ ST Visual Develop (STVD) หรือ ST Visual Program (STVP) ของ STMicroelectronic
3. แอปพลิเคชัน STM32 ใช้อินเทอร์เฟซ USB ความเร็วสูงเพื่อสื่อสารกับสภาพแวดล้อมการพัฒนาแบบบูรณาการ Atollic, IAR, Keil หรือ TASKING

คุณสมบัติที่สำคัญ
1. ไฟ 5V จ่ายโดยขั้วต่อ USB
2. อินเทอร์เฟซที่รองรับ USB 2.0 ความเร็วเต็ม
3. สาย USB มาตรฐาน A ถึง mini B
4. คุณสมบัติเฉพาะของ SWIM
5. แรงดันไฟฟ้าของแอพพลิเคชัน 1.65 V ถึง 5.5 V ที่รองรับบนอินเทอร์เฟซ SWIM
6. ว่ายน้ำความเร็วต่ำและโหมดความเร็วสูงรองรับ
7. อัตราความเร็วในการเขียนโปรแกรมว่ายน้ำ: 9.7 Kbytes / s ในความเร็วต่ำและความเร็วสูง 12.8 Kbytes / s
8. สาย SWIM สำหรับเชื่อมต่อกับแอปพลิเคชันผ่านขั้วต่อแนวตั้งมาตรฐาน ERNI (อ้างอิง: 284697 หรือ 214017) หรือแนวนอน (อ้างอิง: 214012)
9. สาย SWIM สำหรับเชื่อมต่อกับแอพพลิเคชั่นผ่านส่วนหัวของพินหรือขั้วต่อพิทช์ 2.54 มม
10. คุณสมบัติเฉพาะของ JTAG
11. แรงดันไฟฟ้าของแอปพลิเคชัน 1.65 V ถึง 3.6 V ที่รองรับบนอินเทอร์เฟซ JTAG และอินพุตที่ทนต่อ 5 V
12. สาย JTAG สำหรับเชื่อมต่อกับขั้วต่อ JTAG 20 พินพิน 2.54 มม
13. รองรับคุณสมบัติการอัพเดตเฟิร์มแวร์โดยตรง (DFU)
14. ไฟ LED แสดงสถานะซึ่งกะพริบระหว่างการสื่อสารกับพีซี
15. อุณหภูมิในการทำงาน 0 ถึง 50 ° C

ตัวอย่างการใช้งาน

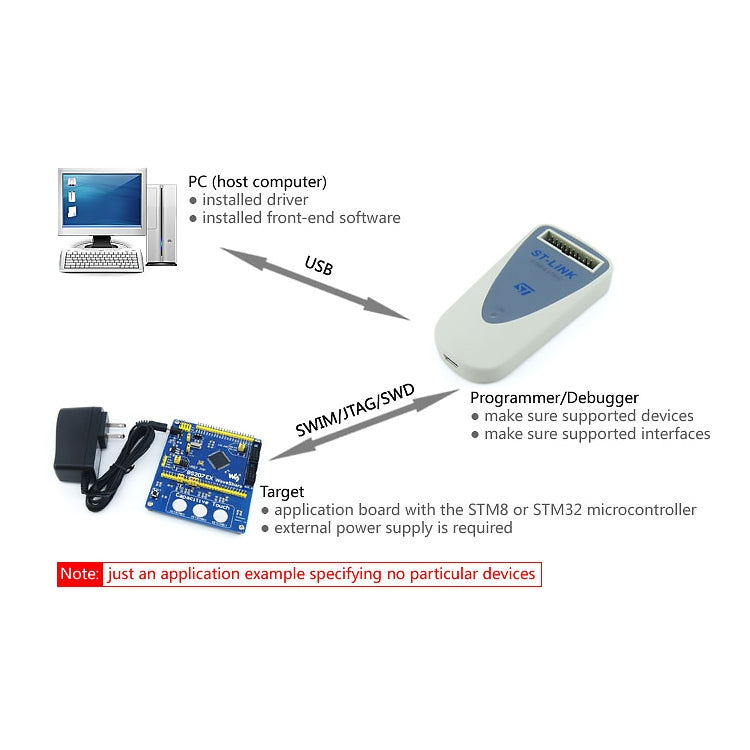

การเชื่อมต่อพีซีและบอร์ดแอปพลิเคชัน STM8 / STM32 ผ่าน ST-LINK / V2 เพื่อสร้างการเชื่อมต่อฮาร์ดแวร์

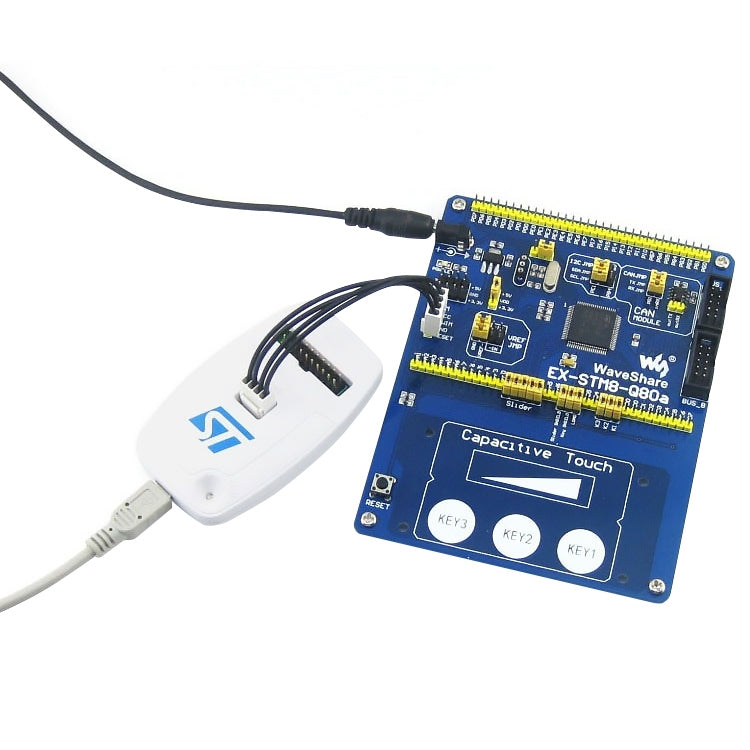

การเชื่อมต่อกับแอปพลิเคชัน STM8

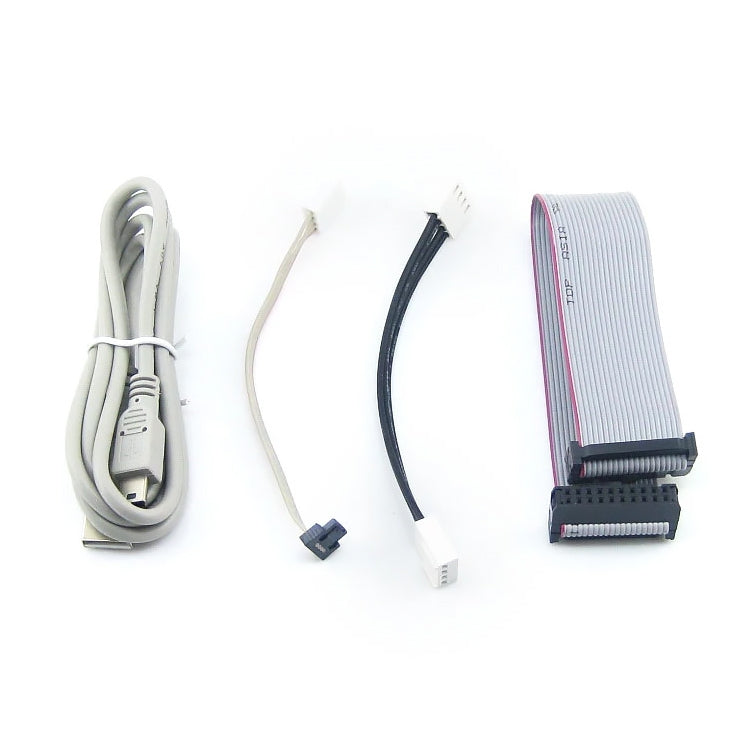

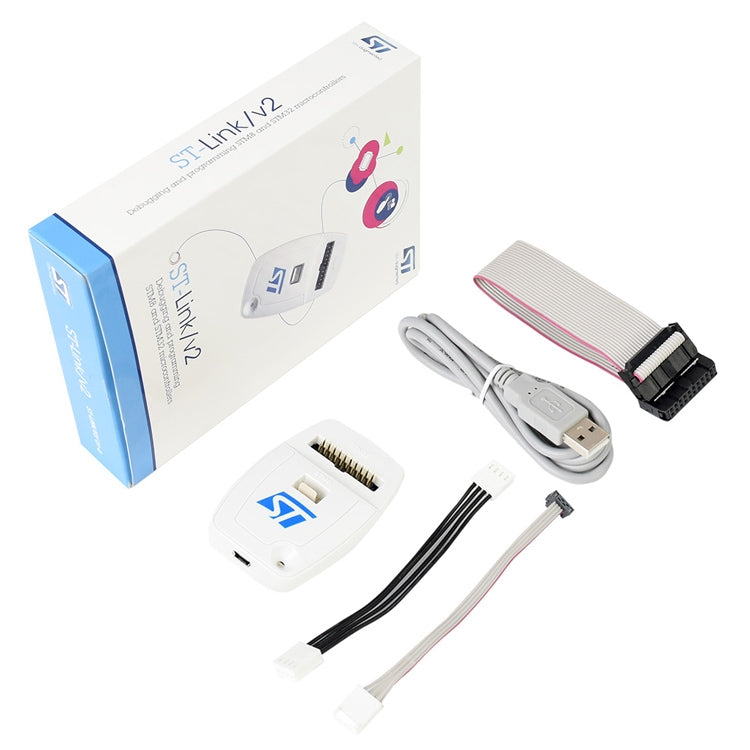

ควรเชื่อมต่อ ST-LINK / V2 กับแอปพลิเคชัน STM8 ผ่านสาย SWIM สายเคเบิล SWIM สองเส้นมาพร้อมกับผลิตภัณฑ์:
- ว่ายน้ำริบบิ้นแบนพร้อมขั้วต่อ ERNI มาตรฐานที่ปลายด้านหนึ่งและขั้วต่อ 4 พินที่ปลายอีกด้านหนึ่ง
- ว่ายน้ำริบบิ้นแบนปิดท้ายด้วยขั้วต่อ 4 ขา 2.54 มม. ราคาประหยัดทั้งสองด้าน

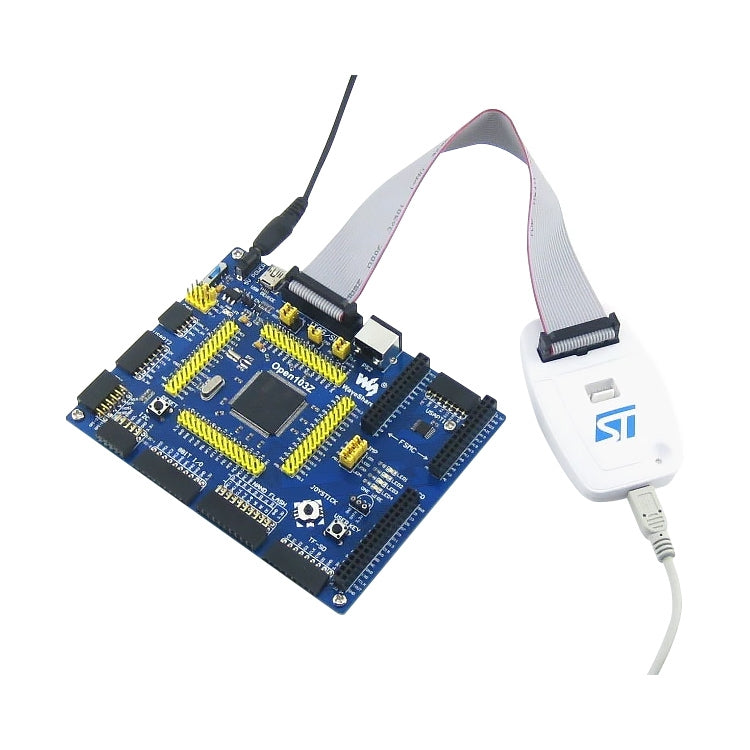

การเชื่อมต่อกับโปรแกรม STM32
สำหรับการพัฒนา STM32 ต้องเชื่อมต่อ ST-LINK / V2 กับแอปพลิเคชันโดยใช้ริบบิ้นแบน JTAG แบบหญิง - หญิง 20 ขามาตรฐานที่ให้มา

สถานะ ST-LINK / V2
ไฟ LED ที่มีข้อความ "COM" ที่ด้านบนของ ST-LINK / V2 จะแสดงสถานะ ST-LINK / V2 (ไม่ว่าจะเป็นการเชื่อมต่อประเภทใดก็ตาม) เมื่อ:
1. LED กะพริบเป็นสีแดง: การแจงนับ USB ครั้งแรกกับพีซีกำลังเกิดขึ้น หากยังคงกะพริบเป็นสีแดงอาจจะไม่พบไดรเวอร์ USB
2. LED เป็นสีแดง: มีการสื่อสารระหว่าง ST-LINK / V2 และพีซี (สิ้นสุดการแจงนับ)
3. ไฟ LED กะพริบเป็นสีเขียว / แดง: กำลังแลกเปลี่ยนข้อมูลระหว่างเป้าหมายและพีซี
4. LED เป็นสีเขียว: การสื่อสารครั้งล่าสุดประสบความสำเร็จ
5. LED เป็นสีส้ม: การสื่อสาร ST-LINK / V2 กับเป้าหมายล้มเหลว
