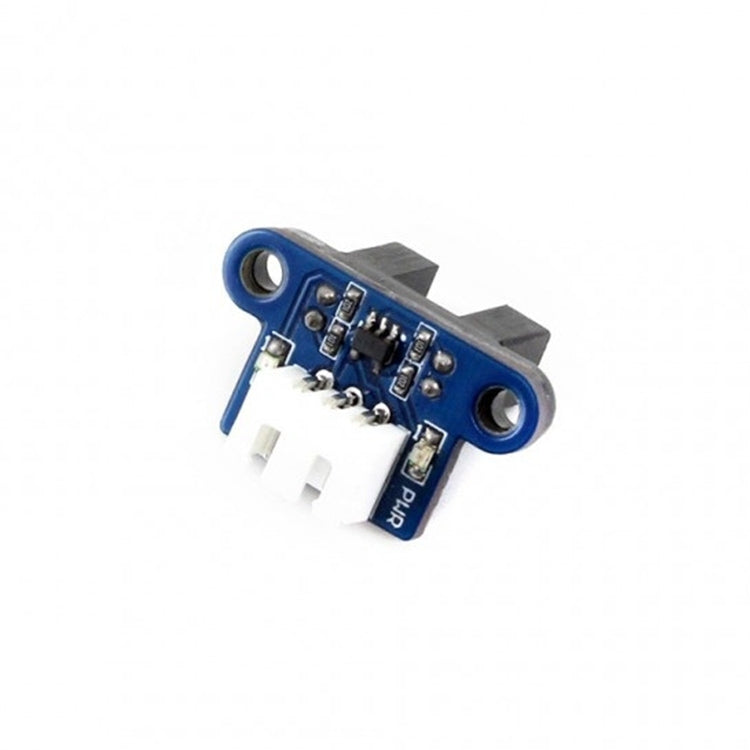

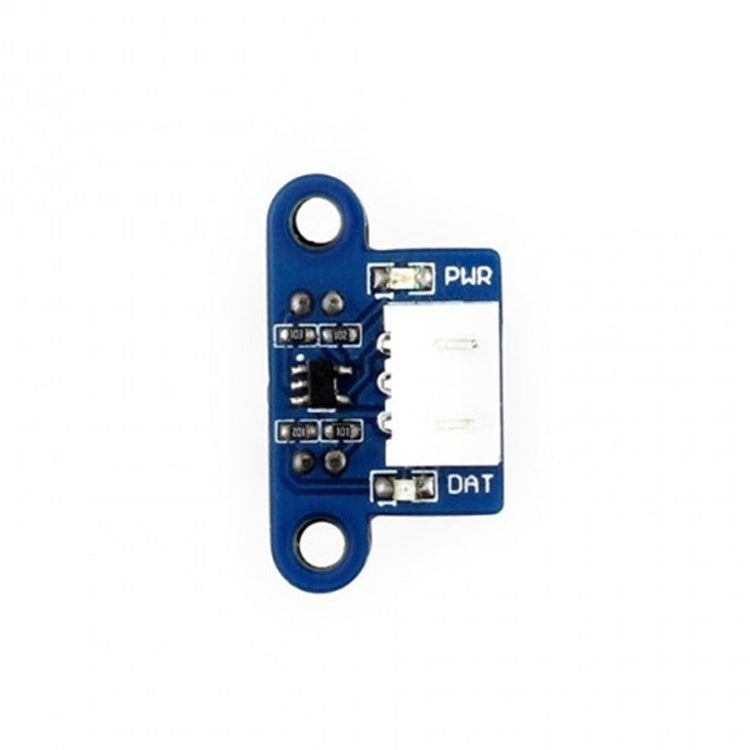

Waveshare Photo Interrupter Sensor, การวัดความเร็ว

ภาพรวม
1. การตรวจจับอินฟราเรดกำจัดการรบกวนของแสงจรจัดภายนอก
2. Schmitt trigger รูปคลื่นและสัญญาณที่เสถียร
3. ตัวบ่งชี้เอาต์พุตสัญญาณ (ขณะทำลายลำแสง, เอาต์พุตระดับต่ำ, ไฟแสดงสถานะจะสว่างขึ้น)

ข้อมูลจำเพาะ
1. กำลังไฟ: 3.3V ~ 5V
2. ขนาด: 26.8 มม. × 15 มม. × 18.7 มม
3. ขนาดรูยึด: 3 มม
4. ช่องว่างกว้าง: 6 มม

การใช้งาน

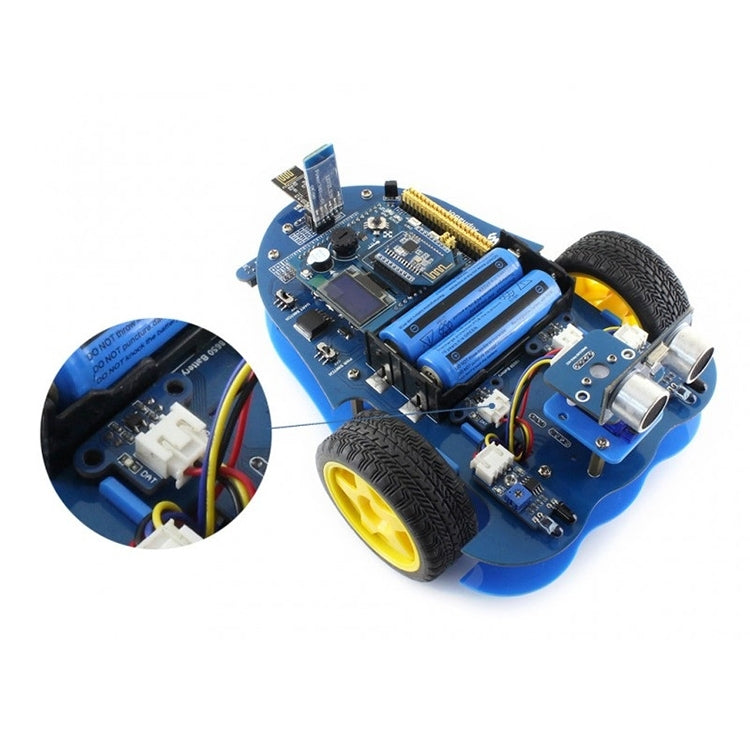

- การตรวจจับความเร็วมอเตอร์
- เครื่องนับชีพจร

วิธีใช้
ในกรณีที่ทำงานกับ MCU:

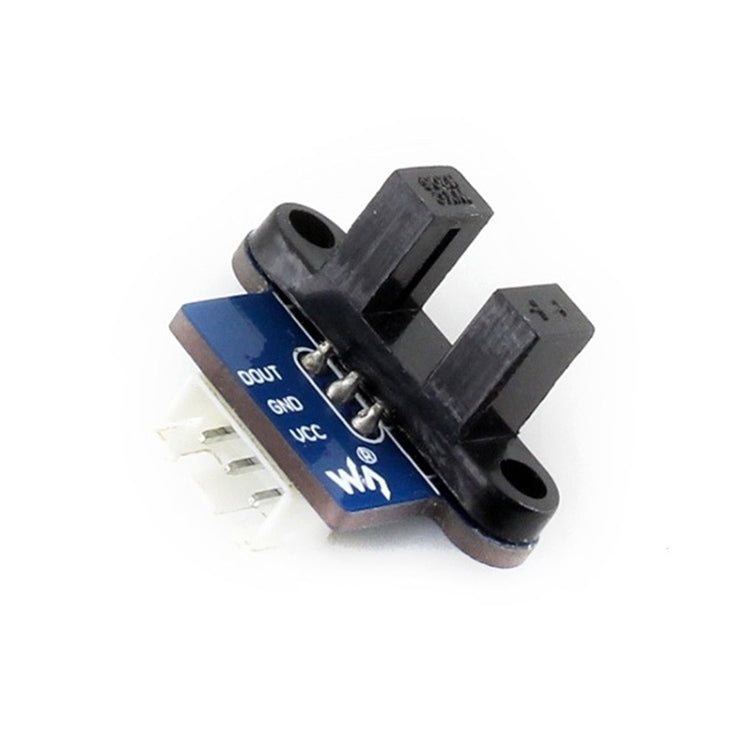

- VCC ↔ 3.3V ~ 5V
- GND ↔ GND
- DOUT ↔ MCU.IO (เอาต์พุตดิจิตอล)
