Waveshare L76X Multi-GNSS HAT สำหรับ Raspberry Pi, GPS, BDS, QZSS, L76X

L76X Multi-GNSS HAT สำหรับ Raspberry Pi, รองรับ GPS, BDS, QZSS

ภาพรวม
1. นี่คือ Raspberry Pi GNSS HAT ซึ่งรองรับระบบ Multi-GNSS: GPS, BDS และ QZSS โดยมีข้อดีเช่นการระบุตำแหน่งที่รวดเร็วความแม่นยำสูงการใช้พลังงานต่ำและอื่น ๆ
2. เป็นวิธีง่ายๆในการเปิดใช้งานฟังก์ชันการกำหนดตำแหน่งทั่วโลกสำหรับ Raspberry Pi ของคุณ

คุณสมบัติ
1. รองรับระบบ Multi-GNSS: GPS, BDS และ QZSS
2. ง่ายเทคโนโลยีการทำนายด้วยตนเองช่วยให้ระบุตำแหน่งได้อย่างรวดเร็ว
2. AlwaysLocate ตัวควบคุมอัจฉริยะของโหมดเป็นระยะเพื่อการประหยัดพลังงาน
3. รองรับ DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN)
4. ความเร็วในการสื่อสาร UART: 4800 ~ 115200bps (9600bps โดยค่าเริ่มต้น)
5. ที่ใส่แบตเตอรี่ออนบอร์ดรองรับแบตเตอรี่แบบชาร์จไฟ ML1220 เพื่อรักษาข้อมูล ephemeris และการสตาร์ทที่ร้อน
6. ไฟ LED 4x สำหรับแสดงสถานะการทำงานของโมดูล
7. มาพร้อมกับแหล่งข้อมูลการพัฒนาและคู่มือ (ตัวอย่าง Raspberry Pi / Arduino / STM32)

ข้อกำหนด GNSS
1. แบนด์: GPS L1 (1575.42Mhz), BD2 B1 (1561.098MHz)
- ช่อง: 33 ติดตาม ch, 99 ซื้อ ch, 210 PRN ch
- รหัส C / A
- SBA: WAAS, EGNOS, MSAS, GAGAN
2. ความแม่นยำของตำแหน่งแนวนอน:
- อิสระ: <2.5mCEP
3. Time-To-First-Fix @ -130dBm (เปิดใช้งาน EASY ™):
- เริ่มเย็น: <15 วินาที
- เริ่มวอร์ม: <5s
- เริ่มร้อน: <1 วินาที
4. ความไว:
- การได้มา: -148dBm
- ติดตาม: -163dBm
- การซื้อใหม่: -160dBm
5. ประสิทธิภาพแบบไดนามิก:
- ระดับความสูง (สูงสุด): 18000 ม
- ความเร็ว (สูงสุด): 515m / s
- การเร่งความเร็ว (สูงสุด): 4G

ข้อกำหนดทั่วไป
1. อินเทอร์เฟซการสื่อสาร: UART
2. Baudrate: 4800 ~ 115200bps (9600bps โดยค่าเริ่มต้น)
3. อัตราการอัปเดต: 1Hz (ค่าเริ่มต้น), 10Hz (สูงสุด)
4. โปรโตคอล: NMEA 0183, PMTK
5. แรงดันไฟฟ้า: 5V / 3.3V
6. กระแสไฟที่ใช้งาน: 13mA
7. อุณหภูมิในการทำงาน: -40 องศา C ~ 85 องศา C.

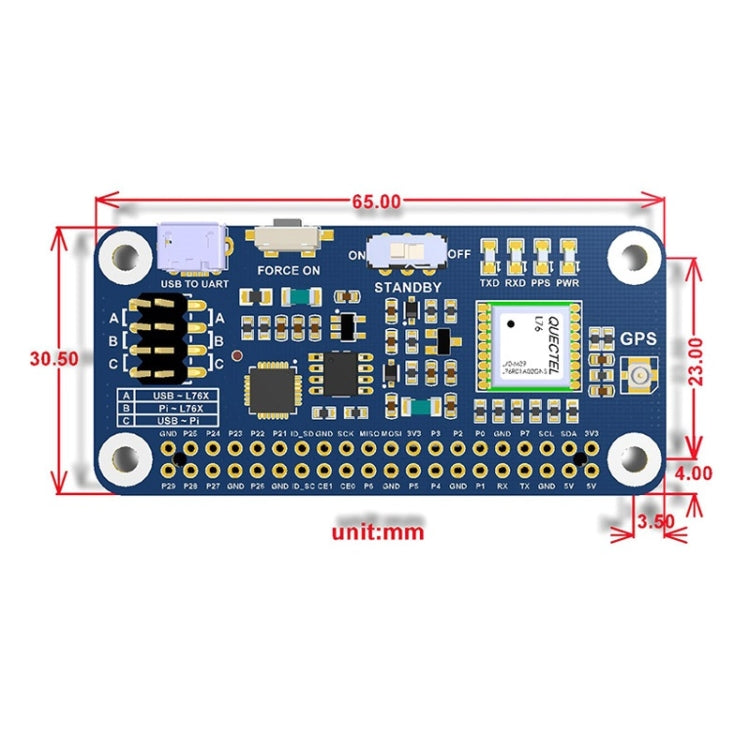

8. ขนาด: 65 มม. x 30.5 มม

การใช้งาน
1. การติดตามยานพาหนะ
2. การติดตามทรัพย์สิน
3. ระบบรักษาความปลอดภัย
4. PDA อุตสาหกรรม
5. แอปพลิเคชัน GIS

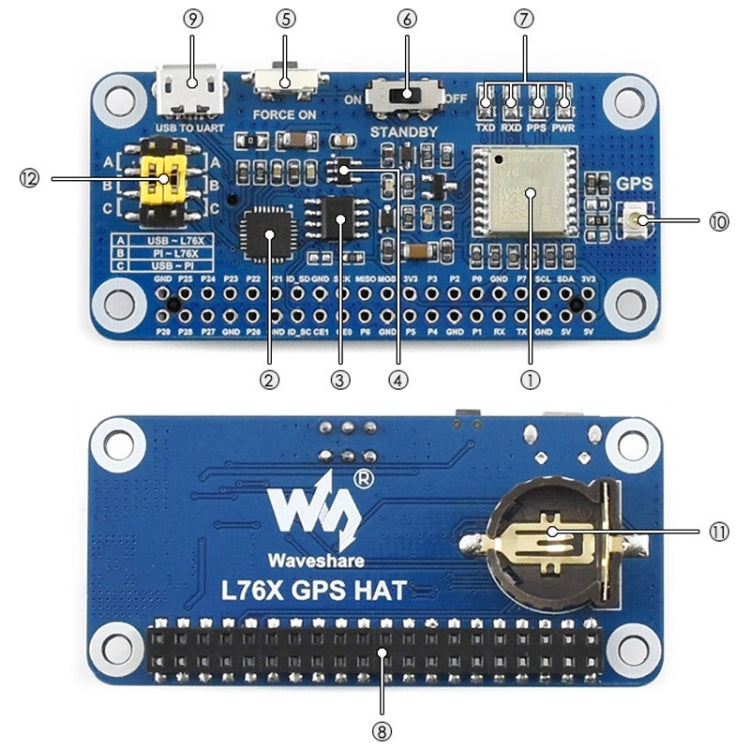

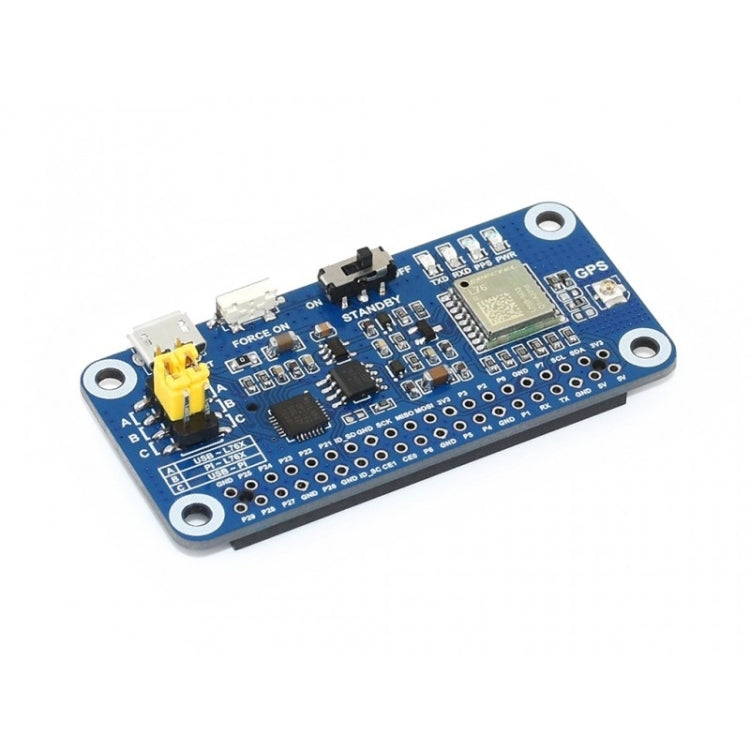

สิ่งที่อยู่บนเรือ
1. โมดูล L76B
2. CP2102: ตัวแปลง USB เป็น UART
3. CAT24C32: EEPROM
4. RT9193-33: ตัวจัดการพลังงาน
5. ปุ่มปลุกโหมดสำรอง
6. สวิตช์สแตนด์บาย
7. ตัวชี้วัด:
- RXD / TXD: ตัวบ่งชี้ UART RX / TX
- PPS: ตัวบ่งชี้สถานะ GPS
- PWR: ไฟแสดงสถานะ

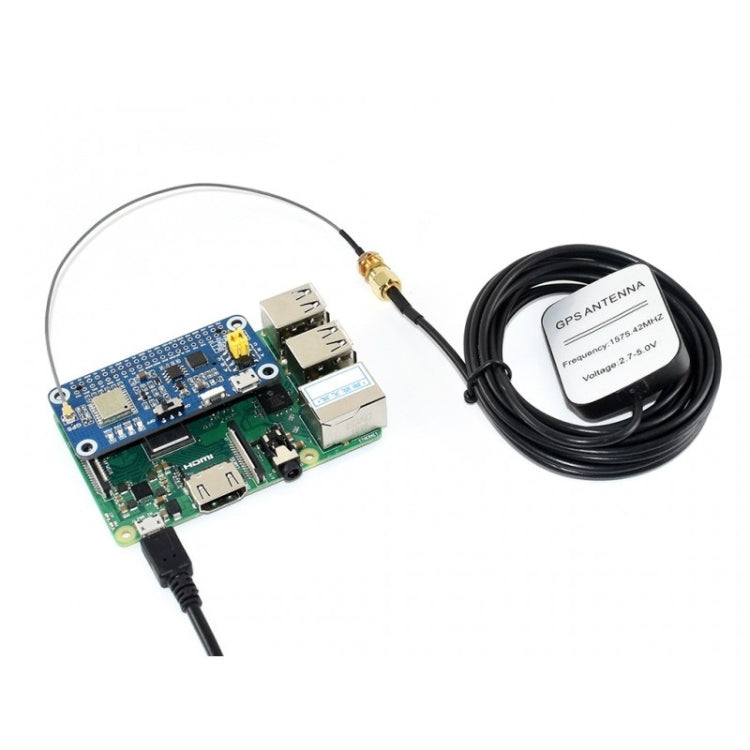

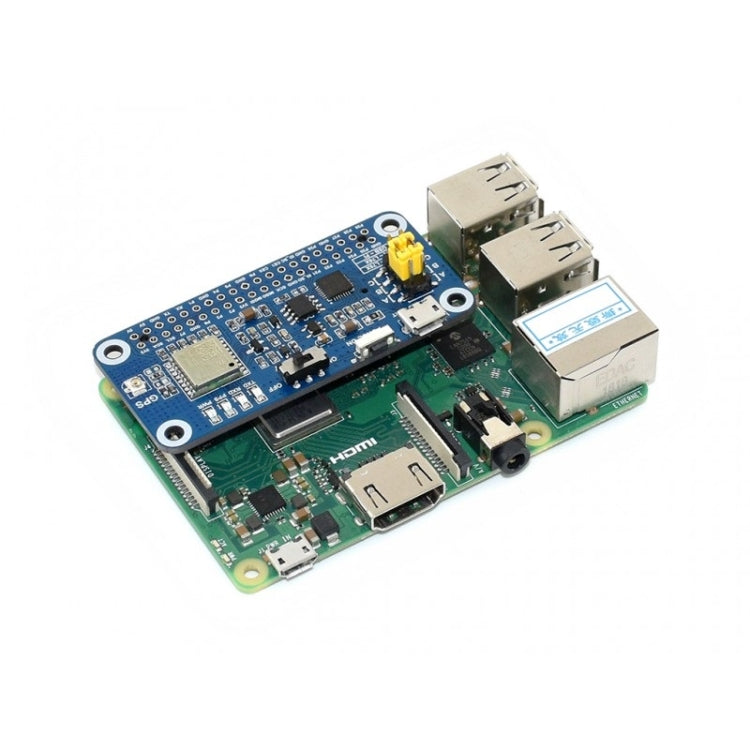

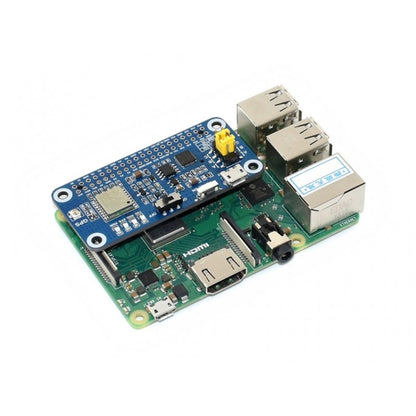

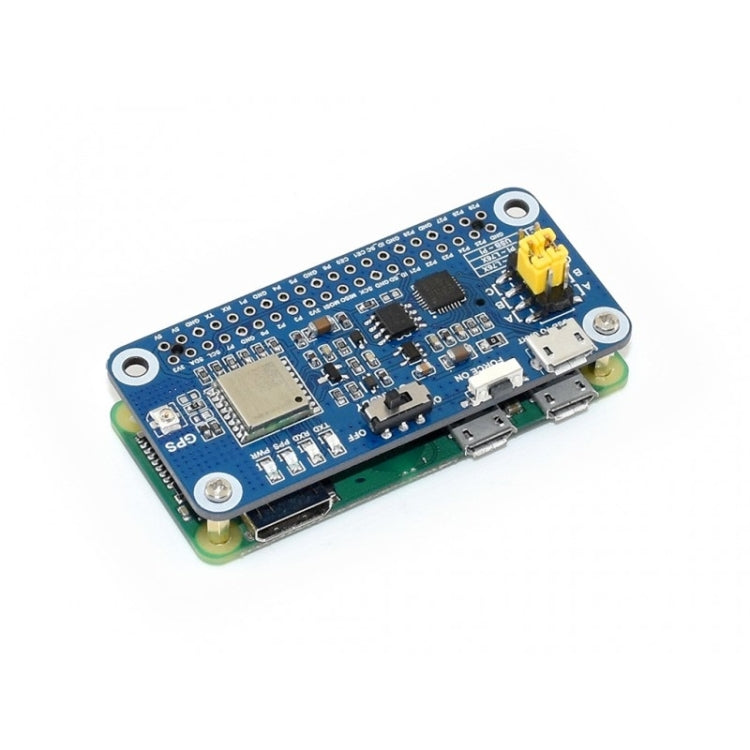

8. ขั้วต่อ Raspberry Pi GPIO: สำหรับเชื่อมต่อกับ Raspberry Pi
9. พอร์ต USB TO UART
10. ขั้วต่อเสาอากาศ GNSS

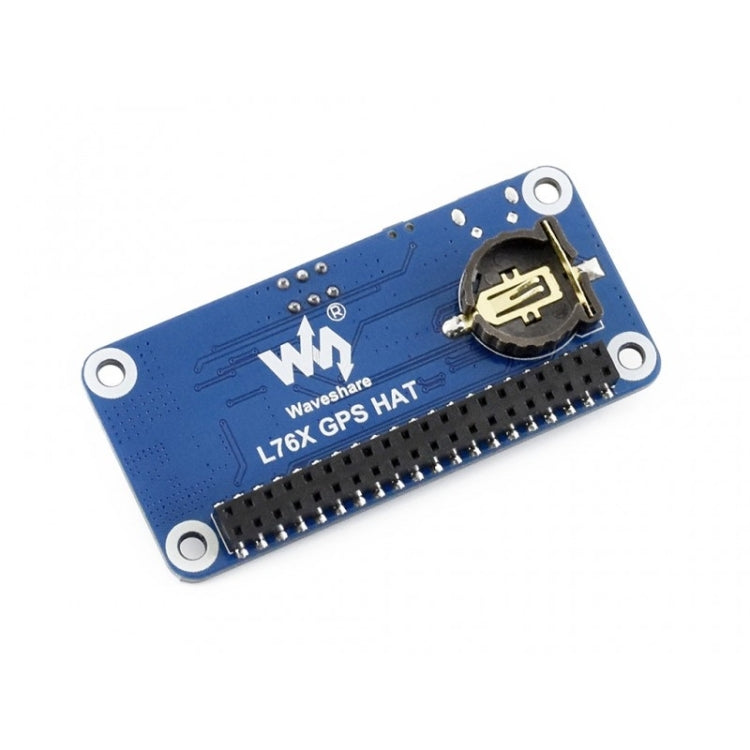

11. ที่ใส่แบตเตอรี่: รองรับแบตเตอรี่แบบชาร์จไฟ ML1220 เพื่อรักษาข้อมูล ephemeris และการสตาร์ทที่ร้อน
12. UART จัมเปอร์เลือก
- A: ควบคุม L76B ผ่าน USB TO UART
- B: ควบคุม L76B ผ่าน Raspberry Pi
- C: เข้าถึง Raspberry Pi ผ่าน USB TO UART

บรรจุภัณฑ์
1. L76X GPS หมวก x1

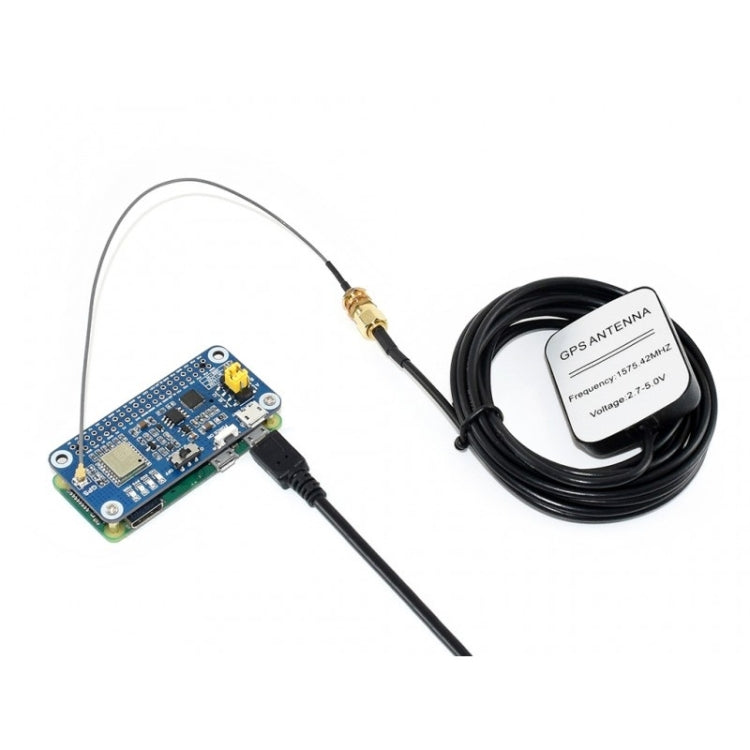

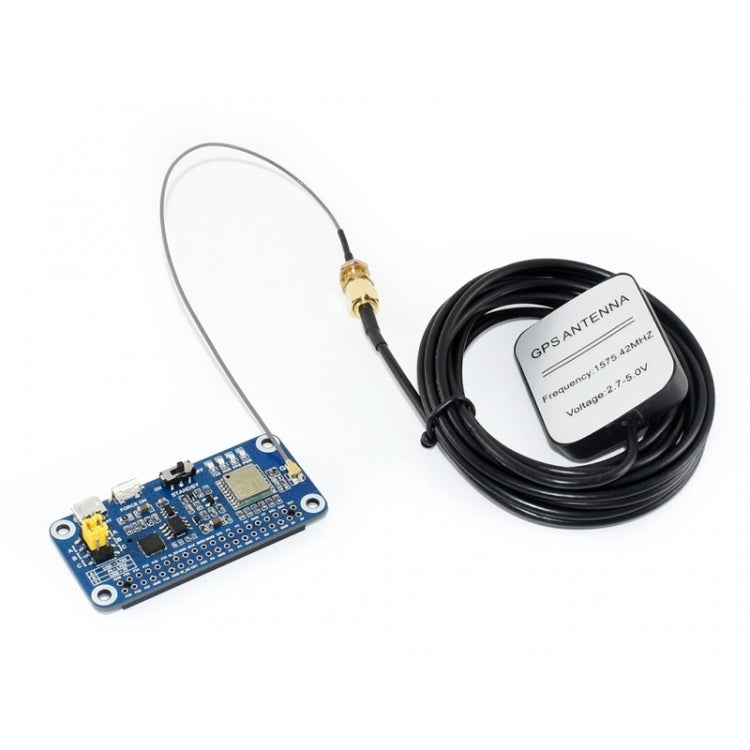

2. เสาอากาศภายนอก GPS (B) x1
3. ปลั๊ก USB ชนิด A กับสายไมโครปลั๊ก x1
4. ชุดสกรู RPi (2 ชิ้น) x1
5. 2x20PIN พินเฮดเดอร์ x1
