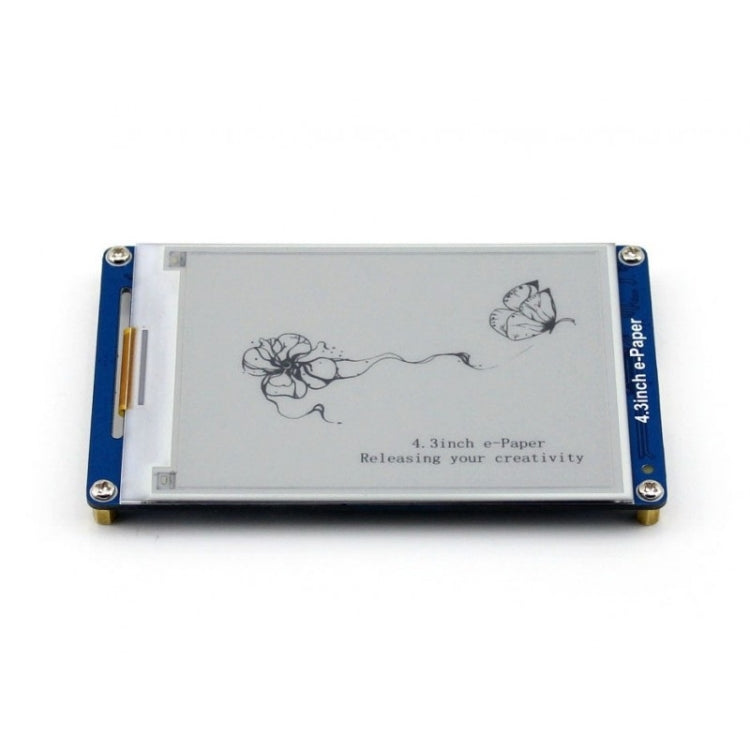

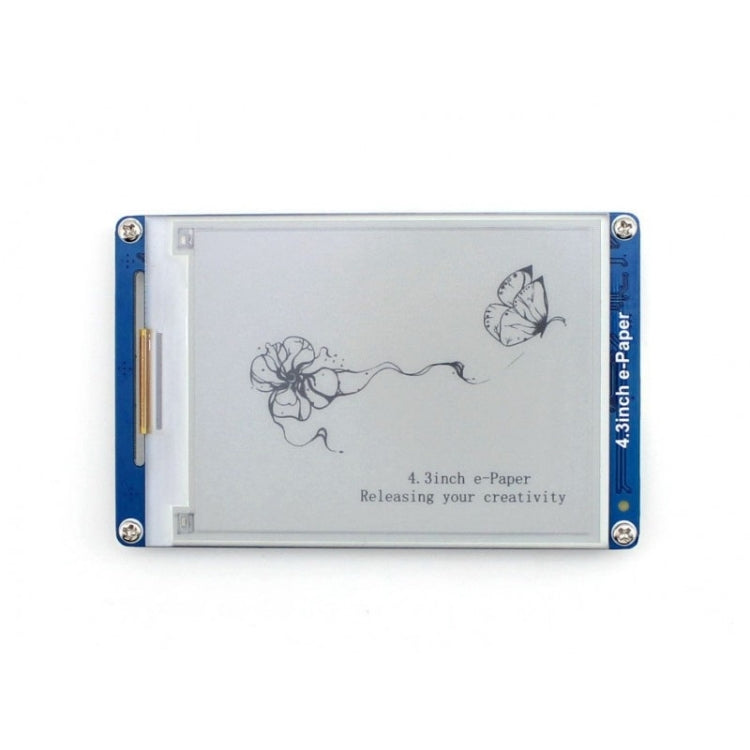

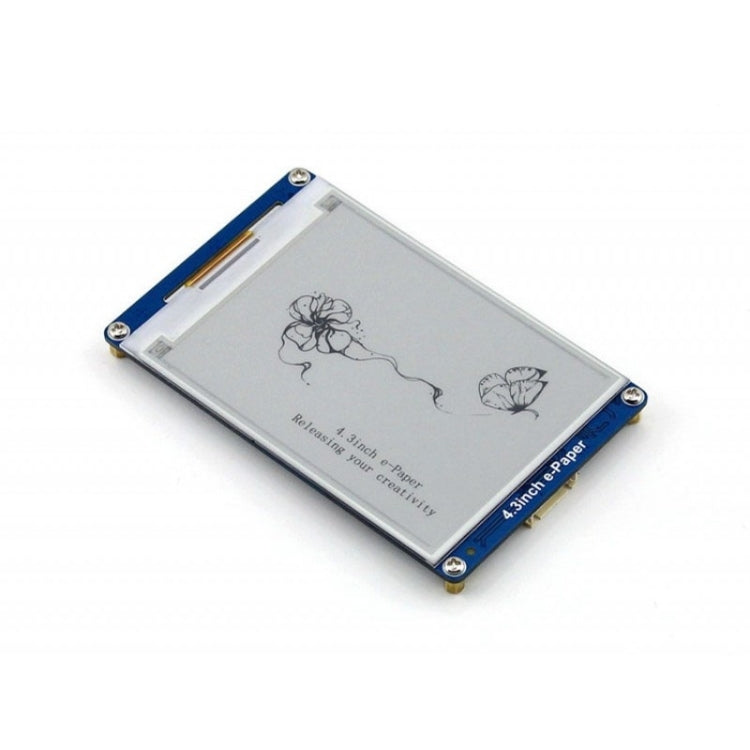

Waveshare 4.3 นิ้ว 800x600 Pixel Serial Interface กระดาษอิเล็กทรอนิกส์แสดงโมดูล UART, 10628

ภาพรวม
1. นี่คือโมดูลการแสดงผล E-Ink อินเทอร์เฟซแบบอนุกรมขนาด 4.3 นิ้วความละเอียด 800 × 600 พร้อมไลบรารีแบบอักษรในตัวการใช้พลังงานต่ำมาก
2. คุณไม่จำเป็นต้องรู้อะไรเกี่ยวกับรายละเอียดพื้นฐานที่ซับซ้อนของ e-Paper หรืออัลกอริทึมเฉพาะในการแสดงกราฟิกข้อความและรูปภาพ สิ่งที่ต้องมีคืออินเทอร์เฟซแบบอนุกรมและสิ่งที่สำคัญคือความคิดสร้างสรรค์ของคุณ

คุณสมบัติ
1. ใช้งานง่ายแสดงเนื้อหาใด ๆ ผ่านอินเทอร์เฟซแบบอนุกรมเดียวรวมถึงกราฟิกเรขาคณิตข้อความและรูปภาพ
2. ไลบรารีแบบอักษรในตัวรองรับ 32, 48 และ 64 ดอทเมทริกซ์ GBK แบบอักษรจีนและแบบอักษรภาษาอังกฤษ
3. NandFlash ขนาด 128MB ในตัวช่วยให้สามารถจัดเก็บข้อมูลแบบอักษร / ภาพในการ์ด TF ภายนอกหรือ NandFlash ภายใน
4. การแสดงระดับสีเทา 4 ระดับความละเอียด 800 × 600
5. อัตราการส่งข้อมูลอินเทอร์เฟซแบบอนุกรมที่ปรับได้ 115200 โดยค่าเริ่มต้นเมื่อเปิดเครื่อง
6. ขับเคลื่อนจาก 3.3V ถึง 5V เข้ากันได้กับระดับตรรกะ
7. ใช้พลังงานต่ำมากกระแสไฟต่ำกว่า 5mA
8. มาพร้อมกับซอฟต์แวร์คอมพิวเตอร์โฮสต์ควบคุมโดยตรงบนคอมพิวเตอร์ของคุณ

การใช้งาน
1. e book
2. ห้างสรรพสินค้า POS
3. ป้ายราคา
4. เครื่องมืออุตสาหกรรม

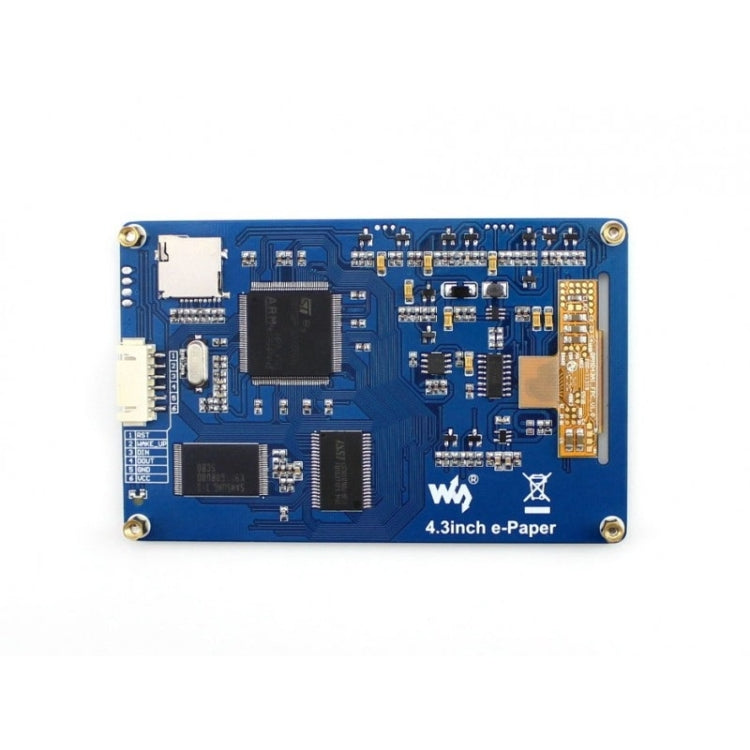

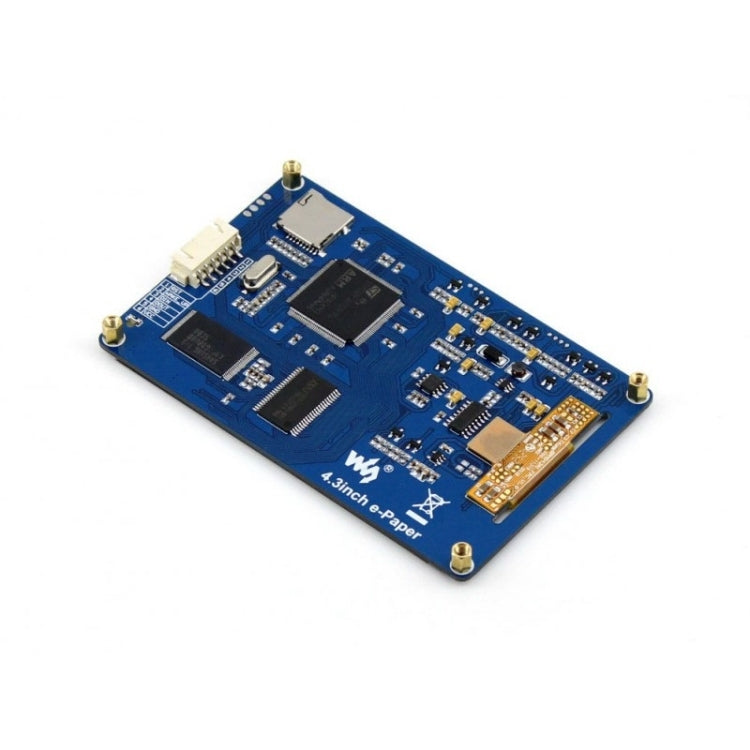

คำจำกัดความของพิน
1. VCC: 3.3V ~ 5.5V
2. GND: GND
3. DOU: ข้อมูลอนุกรมออก
4. DIN: ข้อมูลอนุกรมใน
5. WAKE_UP: ปลุกภายนอก
6. RST: รีเซ็ตภายนอก

บรรจุภัณฑ์
1.4.3 นิ้ว e-Paper UART โมดูล x1
1. XH2.54 สายเคเบิล 6 พิน× 1
