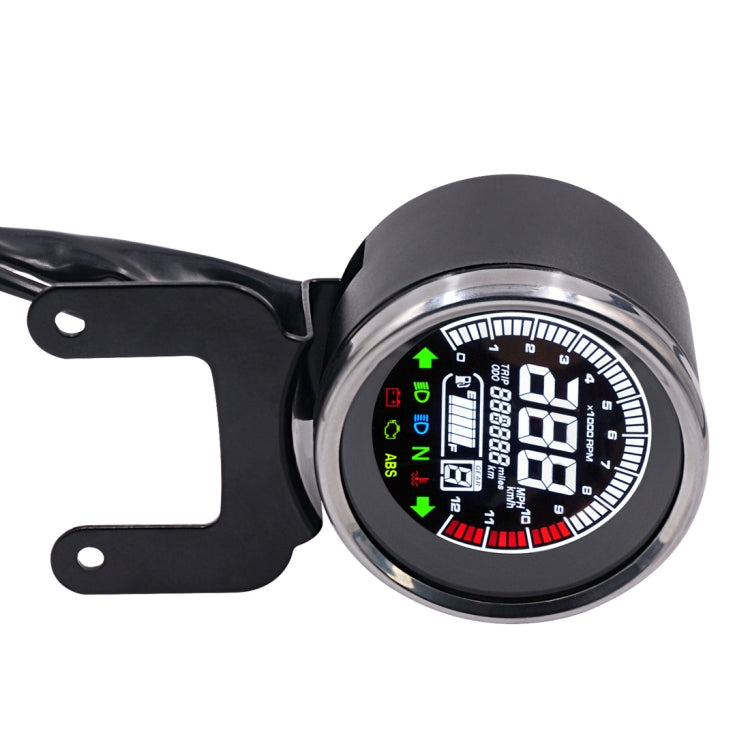

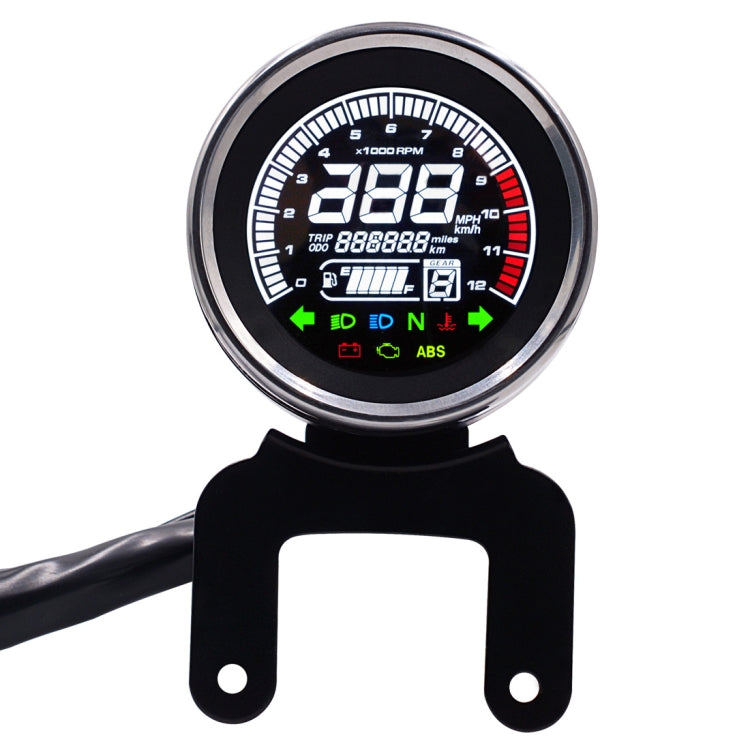

Universal รถจักรยานยนต์ Multi-Functional LED Digital Meter ไฟแสดงสถานะเครื่องวัดวามเร็วเครื่องวัดระยะทาง Speedometer มิเตอร์น้ำมัน, LED Digital Meter

ลักษณะเฉพาะ:

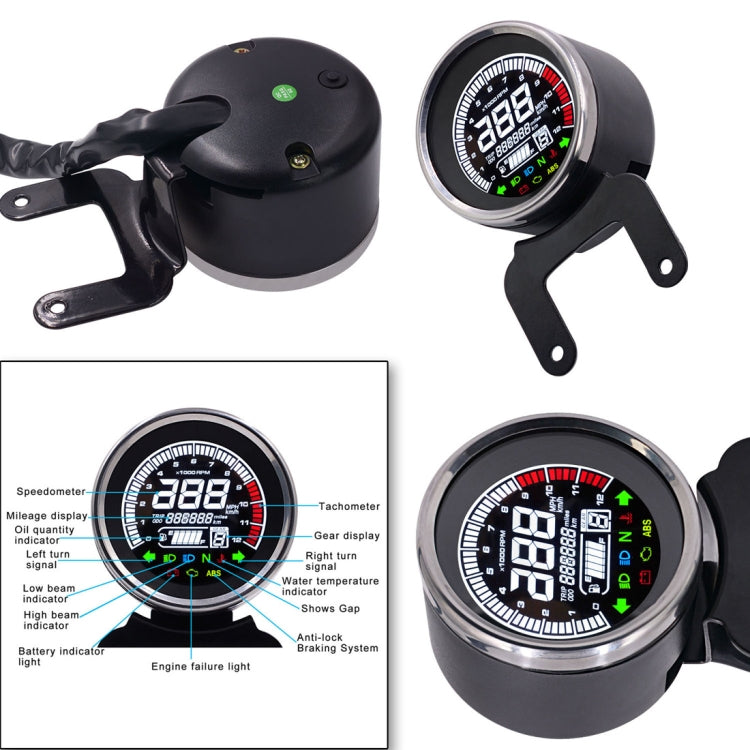

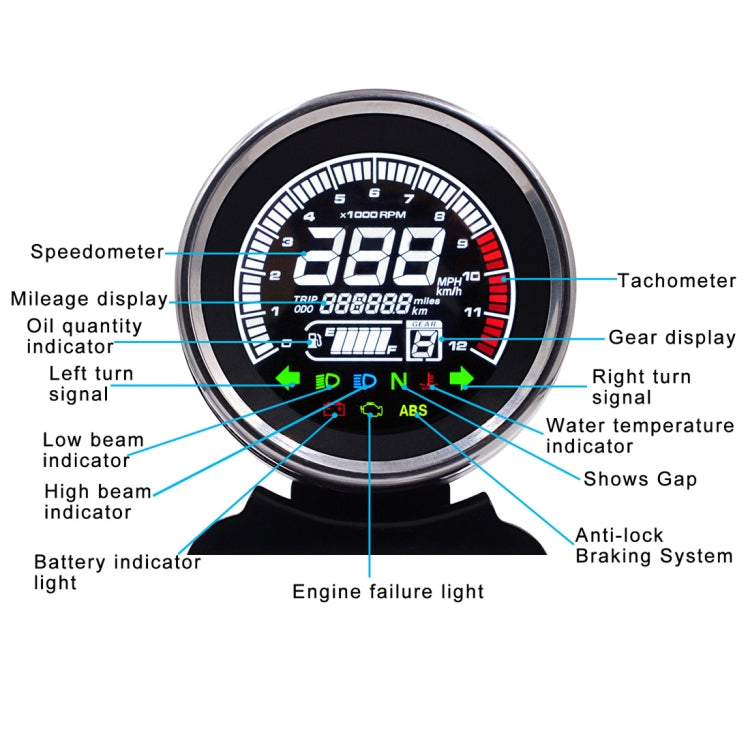

1. ฟังก์ชั่นที่สมบูรณ์: ฟังก์ชั่นประกอบด้วย (มาตรวัดความเร็วเครื่องวัดวามเร็วมาตรวัดน้ำมันเชื้อเพลิงมาตรวัดอุณหภูมิน้ำ) หน้าจอ LCD มีความชัดเจนมากมุมมองภาพมีขนาดใหญ่และการมองเห็นที่นุ่มนวลช่วยลดความเมื่อยล้าของดวงตา
2. สัญญาณไฟเลี้ยวซ้ายและขวา: แสดงตำแหน่งของสัญญาณไฟเลี้ยวของรถ โดยปกติจะอยู่ในสถานะ Flameout เมื่อเจ้าของเปิดไฟเลี้ยวไฟแสดงสถานะจะสว่างขึ้นในทิศทางที่ตรงกัน
3. ตำแหน่งเกียร์ (ฟังก์ชันการแสดงตำแหน่งเกียร์ N, 1-6 และไม่จำเป็นต้องเพิ่มตัวกำหนดตำแหน่งเกียร์อื่น)
4. ตัวบ่งชี้ปริมาณน้ำมัน: แสดงปริมาณน้ำมันที่เก็บไว้ในรถ เมื่อประตูไฟฟ้าเปิดและมิเตอร์ทำการทดสอบตัวเองฟังก์ชันมาตรวัดน้ำมันเชื้อเพลิงจะแจ้งให้คุณทราบว่าคุณต้องการเติมน้ำมันหรือไม่
5. ไฟสูง: แสดงสถานะของไฟสูงของรถซึ่งมักจะดับเมื่อเจ้าของเปิดไฟสูงไฟแสดงสถานะจะแสดงว่าไฟสูงของรถเปิดอยู่
6. KM / H ถึง MPH (สวิตช์แสดงระบบเมตริก)
7. มาตรวัดความเร็ว: ยางรุ่น 120/80/17, 34Hz หมายถึง 60 กม. / ชม. ความเร็วขึ้น 5%, 34Hz หมายถึง 63 กม. / ชม.
8. มาตรวัดน้ำมันเชื้อเพลิง: จอ LCD F point 8 Ohm-E point 98 Ohm
9. อุณหภูมิของน้ำต่ำกว่า 165 ?? จอแสดงผลแบบยาว
10. สวิตช์หลักถูกตัดการเชื่อมต่อการใช้พลังงานสแตนด์บายน้อยกว่า 4ma
ฟังก์ชันปุ่ม:
1. กดปุ่มสั้น ๆ เพื่อสลับระหว่างผลรวมและยอดรวมย่อย
2. ในอินเทอร์เฟซรวมให้กดปุ่มค้างไว้ 4 วินาทีระบบเมตริกจะเปลี่ยนค่าเริ่มต้นอยู่ในระบบเมตริก หลังจากเปลี่ยนแล้วสามารถบันทึกได้แม้ว่าจะปิดอยู่ก็ตาม
3. ในอินเทอร์เฟซผลรวมย่อยกดปุ่มค้างไว้ 4 วินาทีจากนั้นผลรวมย่อยจะถูกล้าง

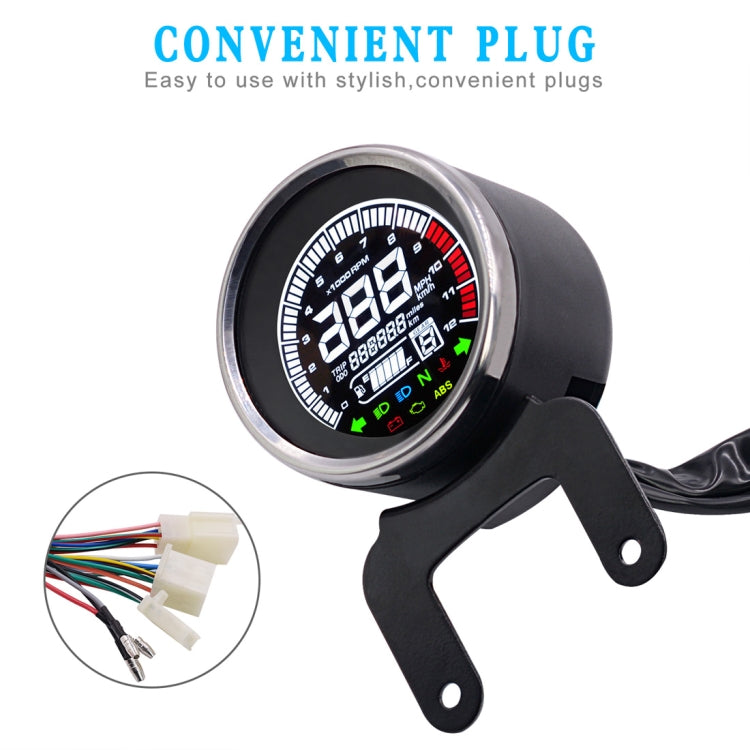

วิธีการเดินสายไฟ:
(เส้นรอบหัว):
1. สีดำ: ไฟฟ้าสลับขั้วบวก
2. สีแดง: แบตเตอรี่เป็นบวก (ปกติเป็นบวก 12V)
3. สีเทา: 6 เกียร์ 12 การควบคุมเชิงลบ, จอ LCD
4. สีเขียว: ขั้วลบ 12V
5. สีน้ำเงิน / ขาว: สัญญาณน้ำมัน
6. สีส้ม: เลี้ยวซ้ายควบคุมบวก 12V จอ LCD
7. สีฟ้าอ่อน: เลี้ยวขวาควบคุมบวก 12V จอ LCD
8. ดำ / แดง: อินพุตสัญญาณความเร็ว
9. สีน้ำเงิน: ไฟหน้าไฟสูงควบคุมบวก 12V จอแสดงผลคริสตัลเหลว
10. สีน้ำเงิน / เหลือง: ABS, จอแสดงผลคริสตัลเหลว
11. กลุ่มไลน์เกียร์ (6 กลุ่มไลน์)
12. เขียว / แดง: ไฟล์ N, การควบคุมเชิงลบ 12 รายการ, จอ LCD
13. สีชมพู: เกียร์ 1, การควบคุมเชิงลบ 12 ตัว, จอ LCD
14.Blue/red: 2 ไฟล์, 12 ตัวควบคุมเชิงลบ, จอ LCD
15. เขียว / ดำ: 3 ไฟล์, 12 ตัวควบคุมเชิงลบ, จอ LCD
16. เหลือง / แดง: 4 ไฟล์, 12 ตัวควบคุมเชิงลบ, จอ LCD
17. เหลือง / ขาว: 5 ไฟล์, 12 ตัวควบคุมเชิงลบ, จอ LCD
18. สีน้ำตาล / แดง: ไฟผิดปกติของเครื่องยนต์, การควบคุมเชิงลบ 12V, จอแสดงผลคริสตัลเหลว
19. สีเขียว / ขาว: สัญญาณอุณหภูมิของน้ำ
วิธีการเดินสายเซนเซอร์ (กลุ่ม 3 สาย):
1. แดง / ขาว: เซ็นเซอร์เป็นบวก
2. สีเขียว: เซ็นเซอร์ลบ
3. ดำ / ขาว: สัญญาณเซ็นเซอร์
