TTGO Meshtastic T-Beam V1.1 ESP32 923MHz OLED WiFi Bluetooth GPS NEO-6M SMA 18650 แบตเตอรี่ผู้ถือ, 923MHZ OLED

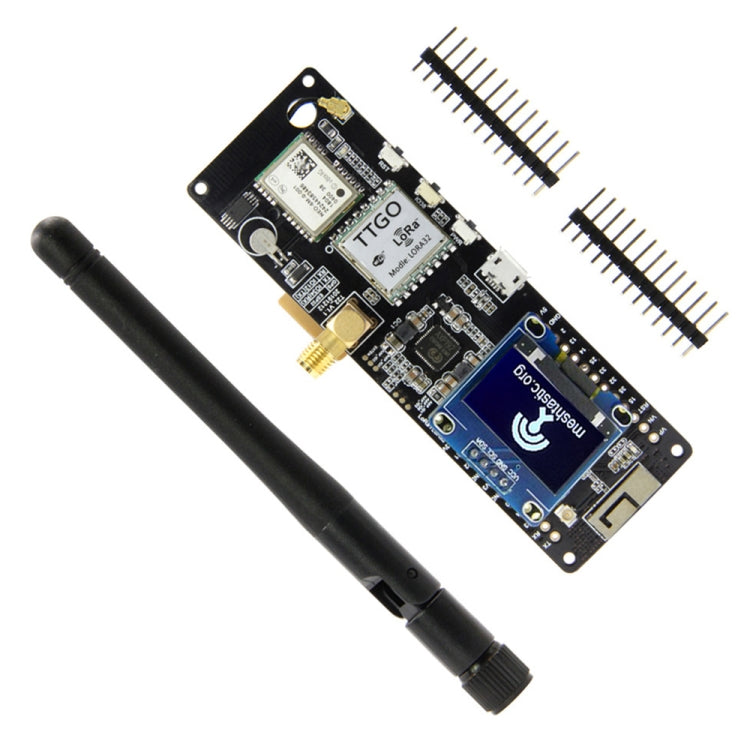

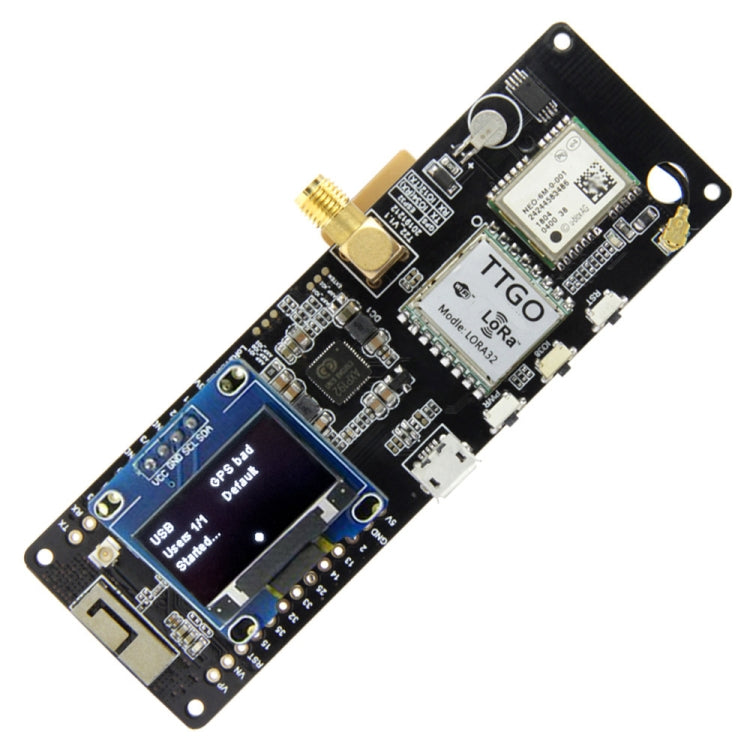

การสาธิตผลิตภัณฑ์ (หมายเหตุ: OLED ไม่ได้บัดกรีกับ T-Beam)
คุณสมบัติ:
1. ESP 32 เวอร์ชัน: REV1
2. WiFi
3. บลูทู ธ
4. 4MB PSRAM
5. หน่วยความจำแฟลช 4MB
6. เสาอากาศสามมิติ

รายละเอียดสินค้า:
1. แรงดันใช้งาน: 1.8 ~ 3.7V
2. ปัจจุบันที่ยอมรับได้: 10 ~ 14 mA
3. ส่งกระแสไฟฟ้า: 120 mA @ + 20 dbm
4. 90 mA @ + 17 dbm
5. 29 mA @ + 13 dbm
6. ความถี่ในการทำงาน: 433/470 MHz (รุ่น 433 HMZ) SX1278 / 868M / 915 M (รุ่น 868 MHz) SX1276
7. กำลังส่ง: +20 DBM
8. การรับความไว:
-139 dbm@lora&62.5khz&sf=12&146 bps
-136 dbm @ lora & 125 khz & sf = 12 & 293 bps
-118 dbm @ lora & 125 khz & sf = 6 & 9380 bps
-123 DBM @ FSK & 5 KHz & 1.2kbps
9. ข้อผิดพลาดความถี่: +/- 15 khz
10. FIFO Space: 64 Bytes
11. อัตราข้อมูล:
1.2k ~ 300 Kbps @ FSK
0.018k~37.5kbps@lora
12. วิธีการปรับ: FSK, GFSK, MSK, GMSK, LORA TM, OK
13. แบบฟอร์มส่วนต่อประสาน: SPI
14. Sleep Current: 0.2ua @ ???
15. 1.5ua@idle
16. อุณหภูมิในการทำงาน: -40 องศาเซลเซียส - + 85 องศาเซลเซียส
17. ฟังก์ชั่นดิจิตอล RSSI
18. การแก้ไขความถี่อัตโนมัติ
19. การควบคุมการได้รับอัตโนมัติ
20. การตรวจจับความดันต่ำ
21. การปลุกอย่างรวดเร็วและการกระโดดความถี่
22. ตัวจัดการแพ็คเก็ตที่กำหนดค่าได้สูง

ระบบการวางตำแหน่งทั่วโลก:
1. โมดูล GPS NEO-6M, 3V-5V แหล่งจ่ายไฟสากล
2. โมดูลที่กำหนดไว้ล่วงหน้าพร้อมเสาอากาศเซรามิกสัญญาณซุปเปอร์
3. บันทึกข้อมูลพารามิเตอร์การกำหนดค่า EEPROM
4. ด้วยแบตเตอรี่สำรองข้อมูล
5. พร้อมตัวบ่งชี้สัญญาณ LED
6. อัตราการรับส่งข้อมูลเริ่มต้น: 9600

พลังงาน:
1. TP 5400
2. การจัดการแบตเตอรี่ 1A
3. ไฟแสดงสถานะ LED: มีไฟ LED 4 LED เพื่อแสดงสถานะแบตเตอรี่แบบเรียลไทม์
4. USB
5. CP 2104-GMR
6. เฟิร์มแวร์แฟลชล่วงหน้า

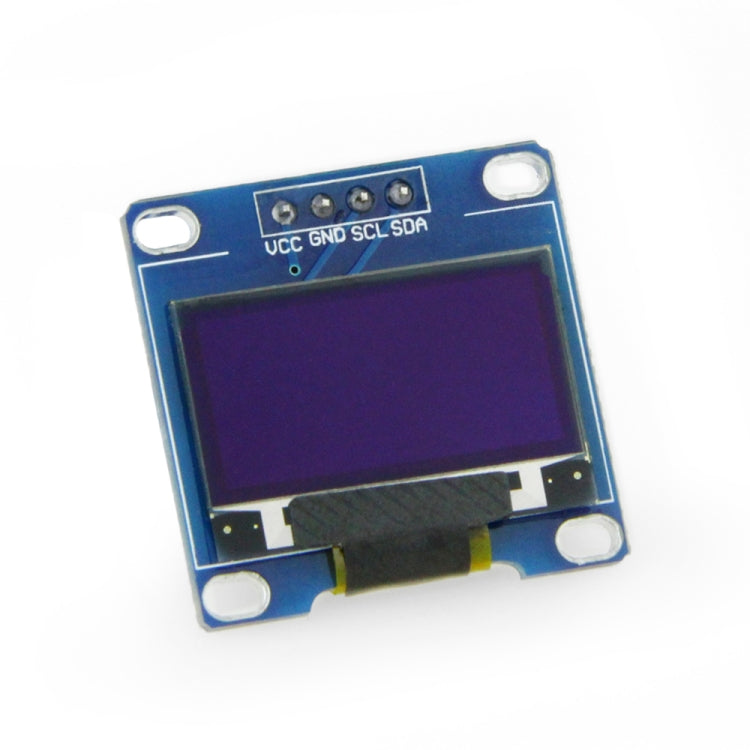

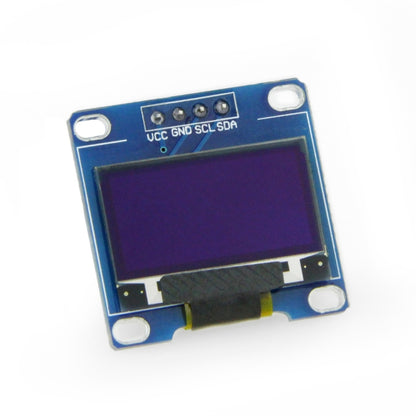

คำอธิบาย OLED:
1. ขนาด: 0.96 นิ้ว
2. ความละเอียดสูง: 128x64
3. สี: ขาว
4. มุมมอง:> 160 องศา
5. Diver IC: SSD 1306
6. อุณหภูมิในการทำงาน: -30 ~ 80 องศาเซลเซียส
7. ขนาดโมดูล (ใจกว้าง): 27.0mm x 27.0mm x 4.1mm
8. สนับสนุนความหลากหลายของชิปควบคุม: เข้ากันได้กับ Arduino, 51 Series, MSP 430 Series, STM 32/2, ชิป CSR, ฯลฯ (มีตัวอย่างมากมายสำหรับการอ้างอิง)
9. การสนับสนุนแรงดันไฟฟ้ากว้าง: สนับสนุนโดยตรง 3.3V ~ 5V DC แหล่งจ่ายไฟโดยไม่ต้องดัดแปลงใด ๆ
10. การใช้พลังงานต่ำเป็นพิเศษ: 0.04W ในการทำงานปกติ
11. พอร์ต io ใช้จอแสดงผลที่เล็กที่สุด: การสื่อสาร IIC ตราบใดที่พอร์ต IO สองพอร์ต
