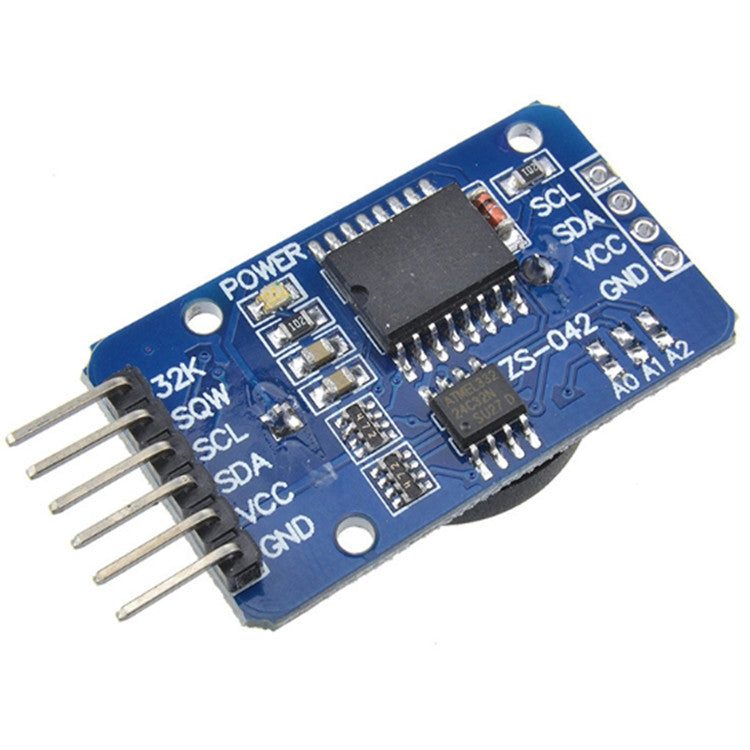

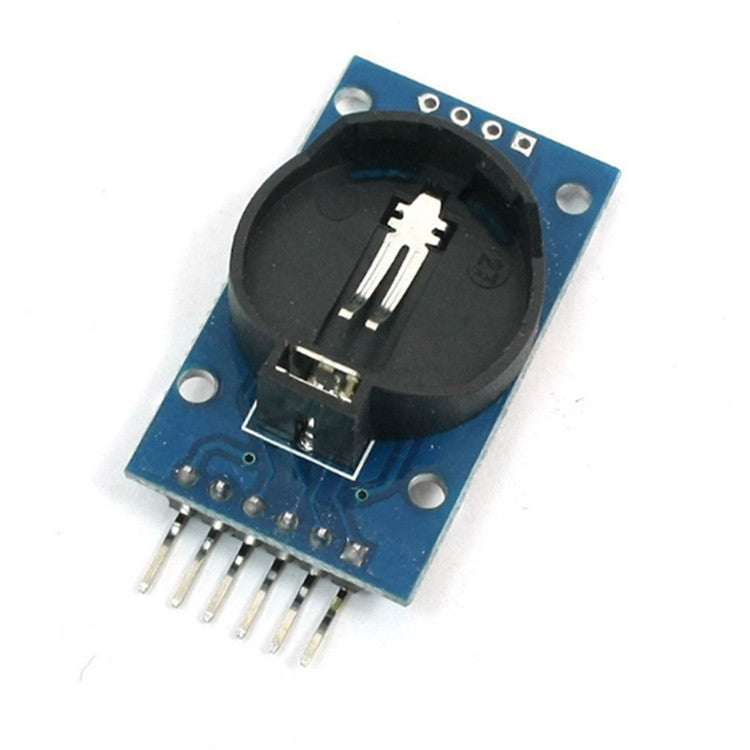

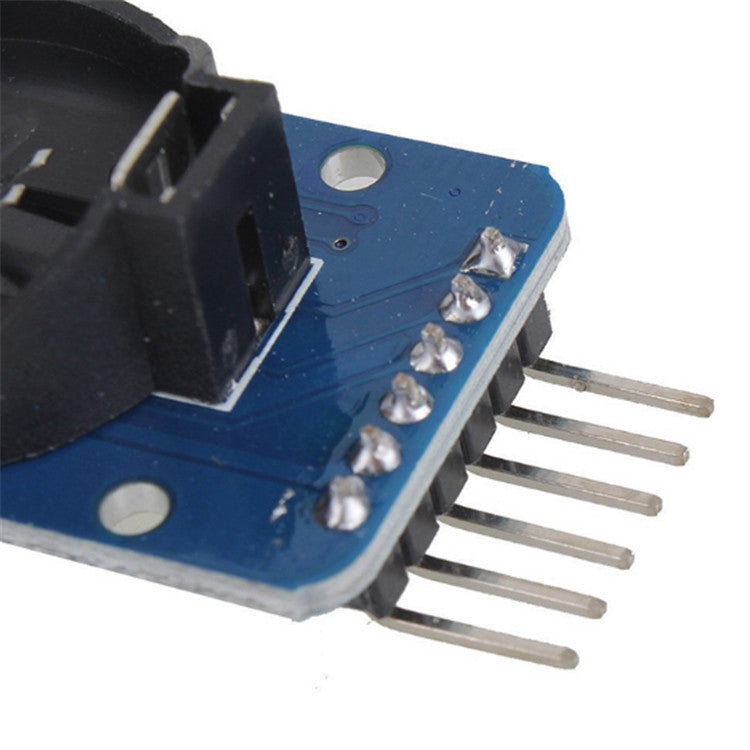

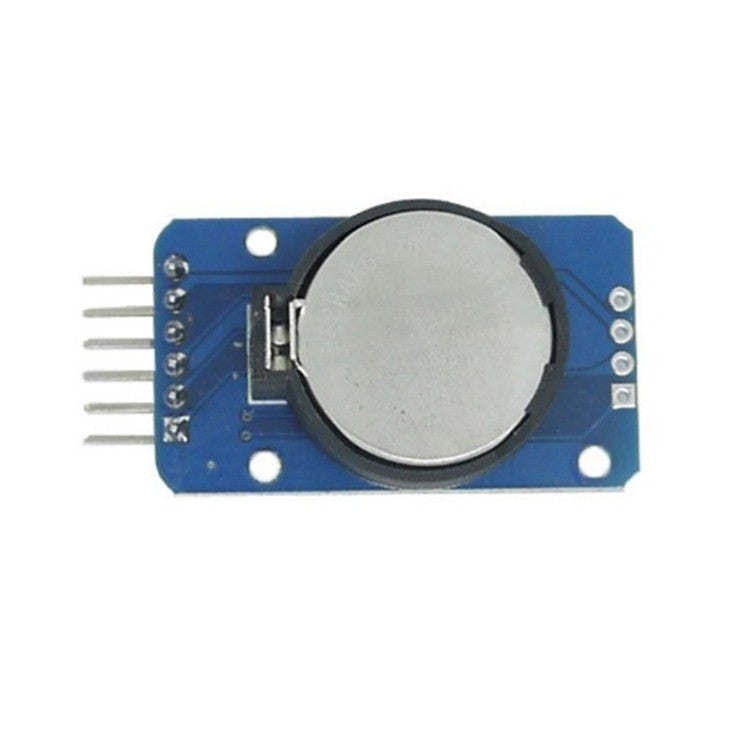

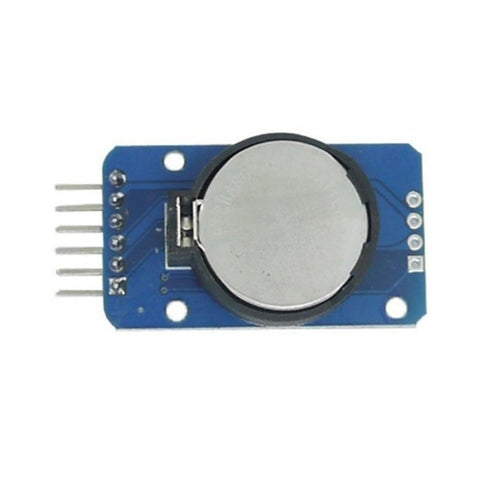

DS3231 AT24C32 โมดูลนาฬิกาความแม่นยำสูง IIC โมดูลโมดูลหน่วยความจำ
DS3231 AT24C32 โมดูลนาฬิกาความแม่นยำสูง IIC โมดูลโมดูลหน่วยความจำ
DS3231 AT24C32 โมดูลนาฬิกาความแม่นยำสูง IIC โมดูลโมดูลหน่วยความจำ
Regular price
584.88 ฿
Regular price
584.88 ฿
Sale price
Unit price
per
1. ขนาด: 38 มม. (ยาว) X22 มม. (กว้าง) X14 มม. (สูง)
2. น้ำหนัก: 8g
3. แรงดันไฟฟ้าที่ใช้งานได้: 3.3--5.5V
4. ชิปนาฬิกา: ชิปนาฬิกาความแม่นยำสูง DS3231
5. ความแม่นยำของนาฬิกา: ภายใน 0-40 องศา C ความแม่นยำ 2ppm ข้อผิดพลาดประจำปีประมาณ 1 นาที
6. มีนาฬิกาปลุก 2 ปฏิทิน
7. เอาต์พุตคลื่นสี่เหลี่ยมที่ตั้งโปรแกรมได้
8. นาฬิกาแบบเรียลไทม์สร้างวินาทีนาทีชั่วโมงสัปดาห์วันที่เดือนและปีและให้การชดเชยปีอธิกสุรทินมีอายุถึง 2100 ปี
9. เซ็นเซอร์อุณหภูมิภายในชิปมีความแม่นยำ +/- 3 องศาเซลเซียส
10. ชิปหน่วยความจำ: AT24C32 (ความจุ 32K)
11. อินเทอร์เฟซบัส IIC ความเร็วในการส่งสูง 400KHz (เมื่อแรงดันไฟฟ้าทำงานคือ 5V)
12. สามารถเรียงซ้อนอุปกรณ์ IIC อื่น ๆ ที่อยู่ 24C32 สามารถแก้ไขได้โดยลัดวงจร A0 / A1 / A2 ที่อยู่เริ่มต้นคือ 0x57

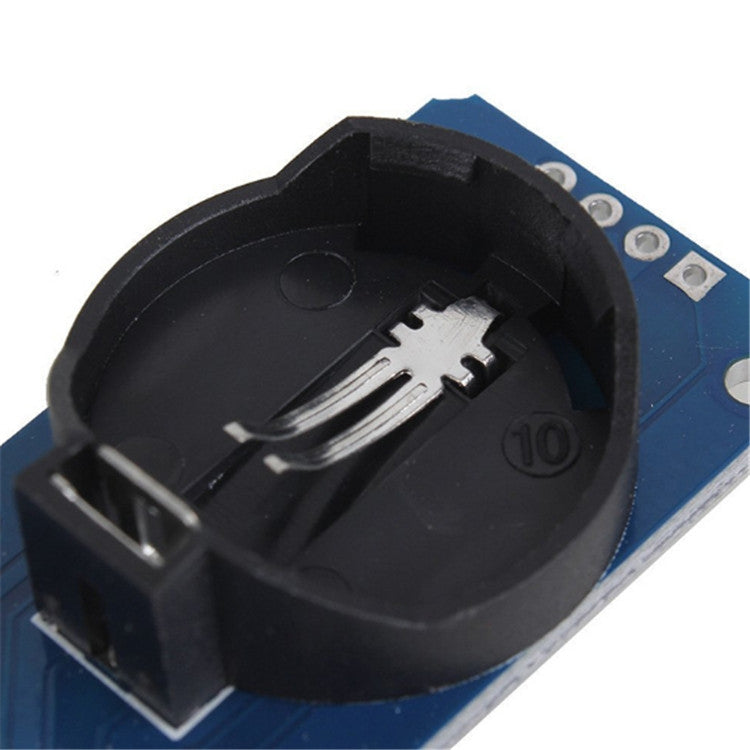

13. ใช้แบตเตอรี่แบบชาร์จไฟ LIR2032 เพื่อให้แน่ใจว่านาฬิกายังคงทำงานได้ตามปกติหลังจากปิดระบบ
14. การบรรจุ: บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตย์เดียว
15. คำแนะนำการเดินสายไฟ (โดยใช้ Arduino uno r3 เป็นตัวอย่าง):
SCL - A5
SDA - A4
VCC - 5V
GND - GND
16. DS3231 เป็นนาฬิกา I2C แบบเรียลไทม์ (RTC) ราคาประหยัดที่มีความแม่นยำสูงพร้อมด้วยออสซิลเลเตอร์คริสตัลชดเชยอุณหภูมิ (TCXO) และคริสตัล อุปกรณ์มีอินพุตแบตเตอรี่ซึ่งสามารถรักษาเวลาที่แม่นยำเมื่อตัดการเชื่อมต่อพลังงานหลัก ออสซิลเลเตอร์คริสตัลในตัวช่วยเพิ่มความแม่นยำในระยะยาวของอุปกรณ์และลดจำนวนส่วนประกอบในสายการผลิต DS3231 มีช่วงอุณหภูมิเชิงพาณิชย์และอุตสาหกรรมและมีให้ในแพ็คเกจ SO 16 พิน 300mil
17. RTC บันทึกข้อมูลวินาทีนาทีชั่วโมงวันวันที่เดือนและปี เดือนที่น้อยกว่า 31 วันจะปรับสิ้นเดือนโดยอัตโนมัติรวมถึงการแก้ไขสำหรับปีอธิกสุรทิน รูปแบบการทำงานของนาฬิกาอาจเป็นแบบ 24 ชั่วโมงหรือรูปแบบ 12 ชั่วโมงพร้อมตัวบ่งชี้ / AM / PM แจ้งเตือนปฏิทินที่กำหนดค่าได้สองแบบและเอาต์พุตคลื่นสี่เหลี่ยมที่กำหนดค่าได้ ที่อยู่และข้อมูลจะถูกถ่ายโอนแบบอนุกรมผ่านบัสสองทิศทาง I2C
การอ้างอิงแรงดันไฟฟ้าที่ได้รับการชดเชยอุณหภูมิและวงจรเปรียบเทียบที่ซับซ้อนใช้เพื่อตรวจสอบสถานะ VCC ตรวจจับความล้มเหลวของไฟฟ้าจัดเตรียมเอาต์พุตรีเซ็ตและเปลี่ยนเป็นพลังงานสำรองโดยอัตโนมัติเมื่อจำเป็น นอกจากนี้ขาของจอภาพ / RST ยังสามารถใช้เป็นอินพุตแบบแมนนวลเพื่อสร้างการรีเซ็ตμP
18. นอกจากความแม่นยำในการจับเวลาสูงแล้ว DS3231 ยังมีฟังก์ชันอื่น ๆ ที่ช่วยขยายฟังก์ชันเพิ่มเติมและช่วงการเลือกของโฮสต์ระบบ อุปกรณ์นี้รวมเซ็นเซอร์อุณหภูมิดิจิตอลที่แม่นยำมากซึ่งสามารถเข้าถึงได้ผ่านอินเทอร์เฟซ I2C * (เช่นเดียวกับเวลา) ความแม่นยำของเซ็นเซอร์อุณหภูมินี้คือ +/- 3 องศา C วงจรควบคุมบนชิปสามารถตรวจจับแหล่งจ่ายไฟอัตโนมัติและจัดการการสลับแหล่งจ่ายไฟระหว่างแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรอง (นั่นคือแรงดันไฟฟ้าต่ำ แบตเตอรี่). หากแหล่งจ่ายไฟหลักปิดอยู่อุปกรณ์จะสามารถบอกเวลาและอุณหภูมิที่แม่นยำต่อไปได้โดยไม่ส่งผลต่อประสิทธิภาพ เมื่อจ่ายไฟหลักอีกครั้งหรือค่าแรงดันไฟฟ้ากลับสู่ช่วงที่อนุญาตสามารถใช้ฟังก์ชันรีเซ็ตบนชิปเพื่อรีสตาร์ทไมโครโปรเซสเซอร์ของระบบได้
2. น้ำหนัก: 8g
3. แรงดันไฟฟ้าที่ใช้งานได้: 3.3--5.5V
4. ชิปนาฬิกา: ชิปนาฬิกาความแม่นยำสูง DS3231
5. ความแม่นยำของนาฬิกา: ภายใน 0-40 องศา C ความแม่นยำ 2ppm ข้อผิดพลาดประจำปีประมาณ 1 นาที
6. มีนาฬิกาปลุก 2 ปฏิทิน
7. เอาต์พุตคลื่นสี่เหลี่ยมที่ตั้งโปรแกรมได้
8. นาฬิกาแบบเรียลไทม์สร้างวินาทีนาทีชั่วโมงสัปดาห์วันที่เดือนและปีและให้การชดเชยปีอธิกสุรทินมีอายุถึง 2100 ปี
9. เซ็นเซอร์อุณหภูมิภายในชิปมีความแม่นยำ +/- 3 องศาเซลเซียส
10. ชิปหน่วยความจำ: AT24C32 (ความจุ 32K)
11. อินเทอร์เฟซบัส IIC ความเร็วในการส่งสูง 400KHz (เมื่อแรงดันไฟฟ้าทำงานคือ 5V)
12. สามารถเรียงซ้อนอุปกรณ์ IIC อื่น ๆ ที่อยู่ 24C32 สามารถแก้ไขได้โดยลัดวงจร A0 / A1 / A2 ที่อยู่เริ่มต้นคือ 0x57
13. ใช้แบตเตอรี่แบบชาร์จไฟ LIR2032 เพื่อให้แน่ใจว่านาฬิกายังคงทำงานได้ตามปกติหลังจากปิดระบบ
14. การบรรจุ: บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตย์เดียว
15. คำแนะนำการเดินสายไฟ (โดยใช้ Arduino uno r3 เป็นตัวอย่าง):
SCL - A5
SDA - A4
VCC - 5V
GND - GND
16. DS3231 เป็นนาฬิกา I2C แบบเรียลไทม์ (RTC) ราคาประหยัดที่มีความแม่นยำสูงพร้อมด้วยออสซิลเลเตอร์คริสตัลชดเชยอุณหภูมิ (TCXO) และคริสตัล อุปกรณ์มีอินพุตแบตเตอรี่ซึ่งสามารถรักษาเวลาที่แม่นยำเมื่อตัดการเชื่อมต่อพลังงานหลัก ออสซิลเลเตอร์คริสตัลในตัวช่วยเพิ่มความแม่นยำในระยะยาวของอุปกรณ์และลดจำนวนส่วนประกอบในสายการผลิต DS3231 มีช่วงอุณหภูมิเชิงพาณิชย์และอุตสาหกรรมและมีให้ในแพ็คเกจ SO 16 พิน 300mil
17. RTC บันทึกข้อมูลวินาทีนาทีชั่วโมงวันวันที่เดือนและปี เดือนที่น้อยกว่า 31 วันจะปรับสิ้นเดือนโดยอัตโนมัติรวมถึงการแก้ไขสำหรับปีอธิกสุรทิน รูปแบบการทำงานของนาฬิกาอาจเป็นแบบ 24 ชั่วโมงหรือรูปแบบ 12 ชั่วโมงพร้อมตัวบ่งชี้ / AM / PM แจ้งเตือนปฏิทินที่กำหนดค่าได้สองแบบและเอาต์พุตคลื่นสี่เหลี่ยมที่กำหนดค่าได้ ที่อยู่และข้อมูลจะถูกถ่ายโอนแบบอนุกรมผ่านบัสสองทิศทาง I2C
การอ้างอิงแรงดันไฟฟ้าที่ได้รับการชดเชยอุณหภูมิและวงจรเปรียบเทียบที่ซับซ้อนใช้เพื่อตรวจสอบสถานะ VCC ตรวจจับความล้มเหลวของไฟฟ้าจัดเตรียมเอาต์พุตรีเซ็ตและเปลี่ยนเป็นพลังงานสำรองโดยอัตโนมัติเมื่อจำเป็น นอกจากนี้ขาของจอภาพ / RST ยังสามารถใช้เป็นอินพุตแบบแมนนวลเพื่อสร้างการรีเซ็ตμP
18. นอกจากความแม่นยำในการจับเวลาสูงแล้ว DS3231 ยังมีฟังก์ชันอื่น ๆ ที่ช่วยขยายฟังก์ชันเพิ่มเติมและช่วงการเลือกของโฮสต์ระบบ อุปกรณ์นี้รวมเซ็นเซอร์อุณหภูมิดิจิตอลที่แม่นยำมากซึ่งสามารถเข้าถึงได้ผ่านอินเทอร์เฟซ I2C * (เช่นเดียวกับเวลา) ความแม่นยำของเซ็นเซอร์อุณหภูมินี้คือ +/- 3 องศา C วงจรควบคุมบนชิปสามารถตรวจจับแหล่งจ่ายไฟอัตโนมัติและจัดการการสลับแหล่งจ่ายไฟระหว่างแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรอง (นั่นคือแรงดันไฟฟ้าต่ำ แบตเตอรี่). หากแหล่งจ่ายไฟหลักปิดอยู่อุปกรณ์จะสามารถบอกเวลาและอุณหภูมิที่แม่นยำต่อไปได้โดยไม่ส่งผลต่อประสิทธิภาพ เมื่อจ่ายไฟหลักอีกครั้งหรือค่าแรงดันไฟฟ้ากลับสู่ช่วงที่อนุญาตสามารถใช้ฟังก์ชันรีเซ็ตบนชิปเพื่อรีสตาร์ทไมโครโปรเซสเซอร์ของระบบได้
สเปค:
| น้ำหนักหีบห่อ |
|
