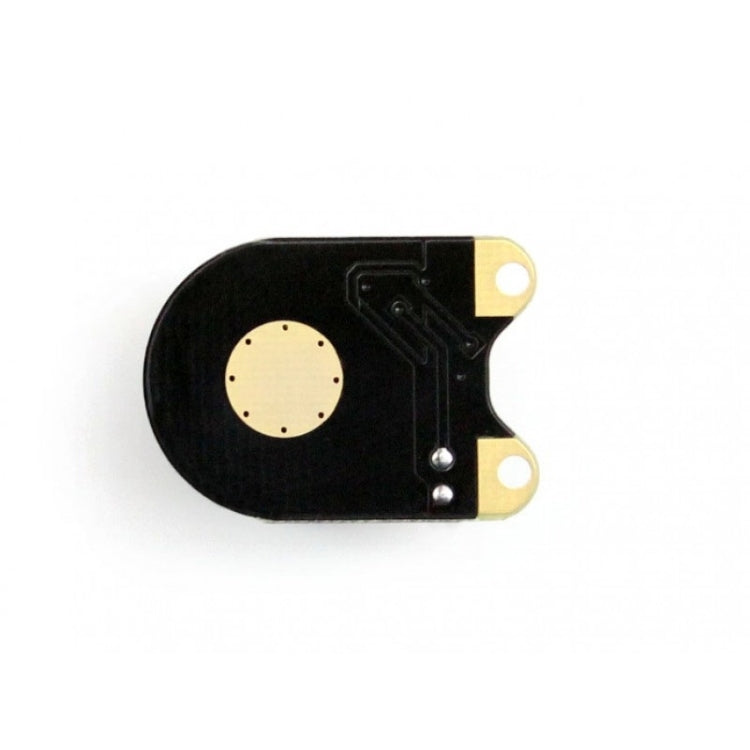

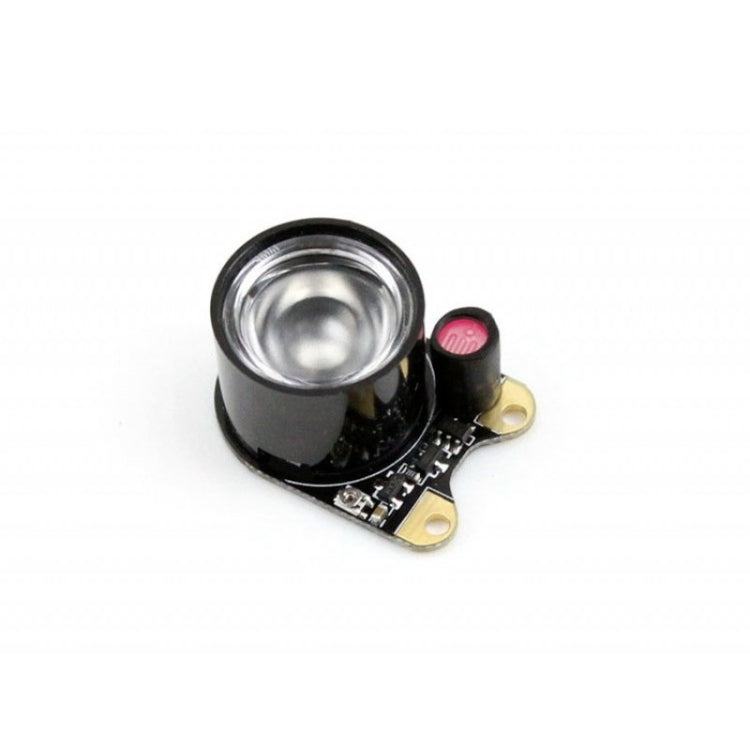

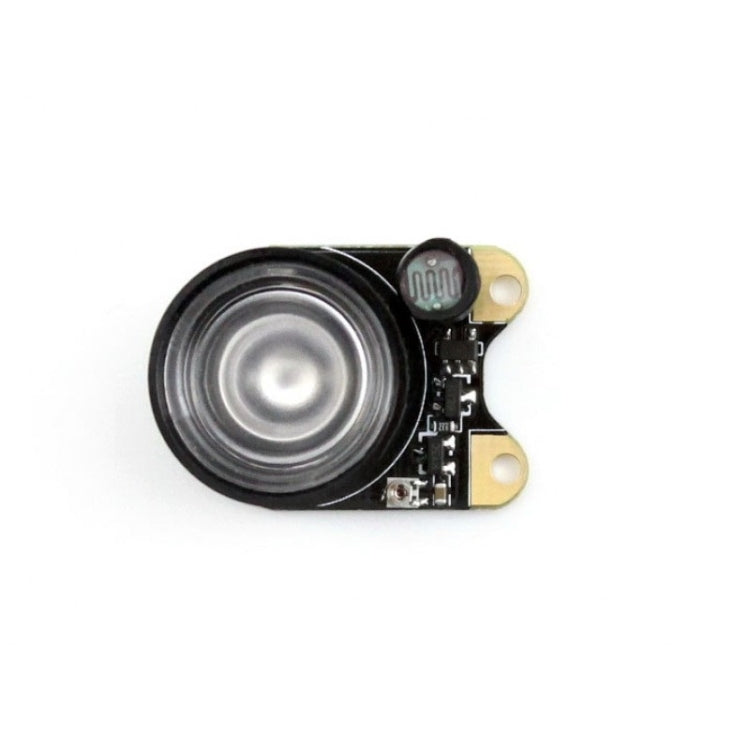

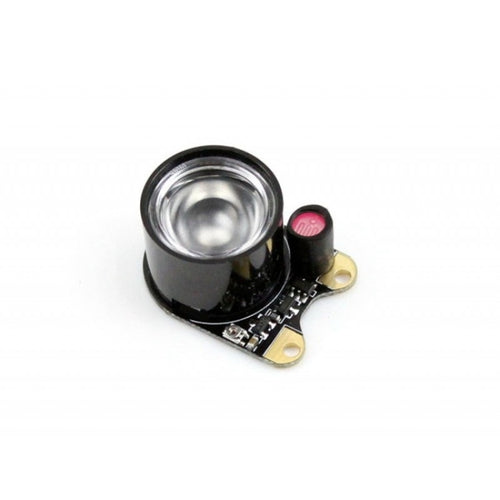

บอร์ด LED อินฟราเรด Waveshare (B) มุมมองภาพกว้าง

คุณสมบัติ
1. LED อินฟราเรดกำลังสูง 850 LED 3W
2. โฟโตรีซิสเตอร์ออนบอร์ดเครื่องตรวจจับแสงโดยรอบ
3. ตัวต้านทานแบบปรับได้ออนบอร์ดสำหรับควบคุมเกณฑ์แสงโดยรอบของการสลับ LED อินฟราเรด
4. อนุญาตให้เพิ่มฟังก์ชันการมองเห็นตอนกลางคืนให้กับกล้องที่มีฟิลเตอร์อินฟราเรดในตัว:
ก) มุมมอง 100 องศาจำเป็นต้องใช้ LED สองชิ้นเพื่อให้ได้มุมมองที่กว้างขึ้น
b) อุปกรณ์ที่รองรับ: กล้อง RPi (E), กล้อง RPi (F), กล้อง RPi (H)

วิธีใช้

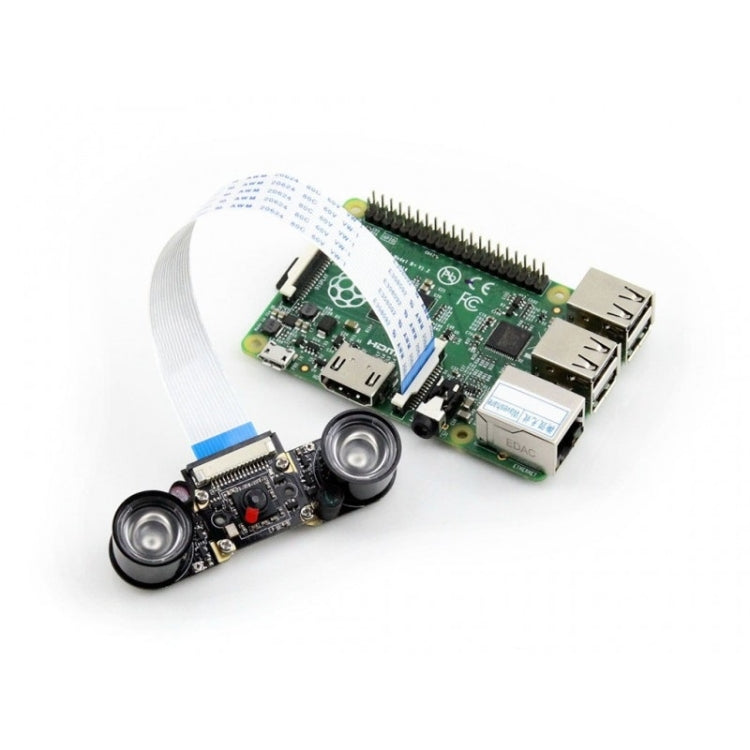

1. เชื่อมต่อบอร์ด LED อินฟราเรดเข้ากับ PCB ของกล้องด้วยสกรู
2. รูสกรูใช้สำหรับทั้งสิ่งที่แนบมาและแหล่งจ่ายไฟ
3. ปรับตัวต้านทานแบบปรับได้เพื่อตั้งค่าเกณฑ์แสงโดยรอบที่เหมาะสมซึ่งจะสลับ LED อินฟราเรดโดยอัตโนมัติ
4. เมื่อแสงโดยรอบต่ำกว่าค่าเกณฑ์ไฟ LED อินฟราเรดจะติดสว่างในทางกลับกัน

หมายเหตุ:
1. จำกัด โดยแหล่งจ่ายไฟ Raspberry Pi LED อินฟราเรดกำลังสูง 3W อาจทำให้ Pi เพิ่มความร้อนแนะนำให้ใช้อ่างความร้อน
2. ระยะการถ่ายภาพในอุดมคติคือภายใน 3 เมตร เมื่อระยะไกลถึง 6 เมตรกล้องมองกลางคืนสามารถจับภาพร่างที่พร่ามัวได้
