บอร์ดรีเลย์ Waveshare RPi, RPi Relay Board

ภาพรวม

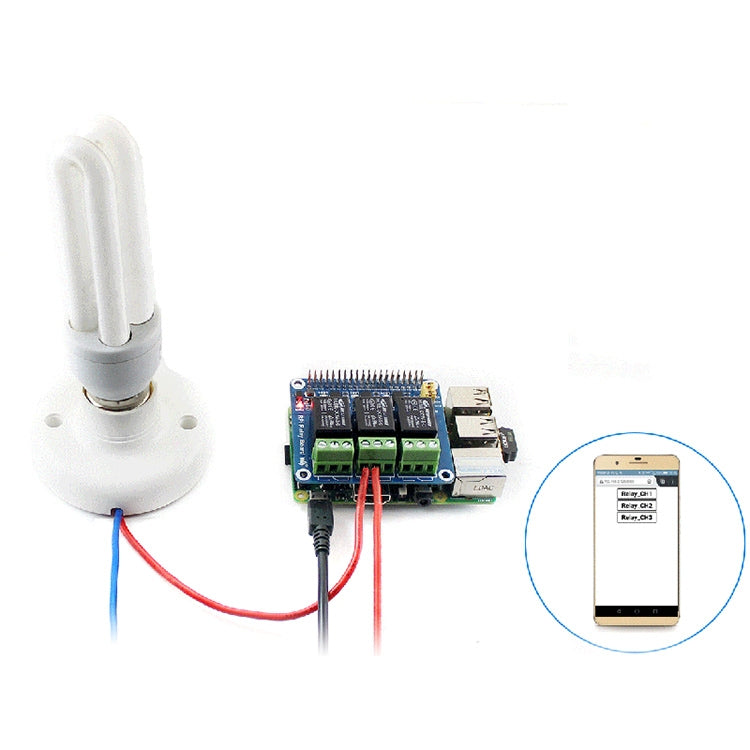

บอร์ดรีเลย์ RPi ช่วยให้ Pi ของคุณสามารถควบคุมอุปกรณ์ไฟฟ้าแรงสูง / กระแสสูงได้อย่างง่ายดายทำให้เครื่องใช้ไฟฟ้าภายในบ้านปกติกลายเป็นอัจฉริยะได้อย่างง่ายดาย

คุณสมบัติบอร์ดรีเลย์ RPi
1. รองรับ Raspberry Pi A + / B + / 2B / 3B / 3B +
2. รีเลย์คุณภาพสูงโหลดได้ถึง 5A 250V AC หรือ 5A 30V DC
3. Photo coupling แยกป้องกันสัญญาณรบกวนจากวงจรไฟฟ้าแรงสูง
4. ไฟ LED ออนบอร์ดสำหรับแสดงสถานะรีเลย์
5. จัมเปอร์ควบคุมรีเลย์ช่วยให้สามารถควบคุมรีเลย์ด้วยหมุดที่กำหนดเองนอกเหนือจากหมุดเริ่มต้น
6. มาพร้อมกับทรัพยากรในการพัฒนารวมถึงตัวอย่างใน WirePi, WebioPi, shell, python และ bcm2835

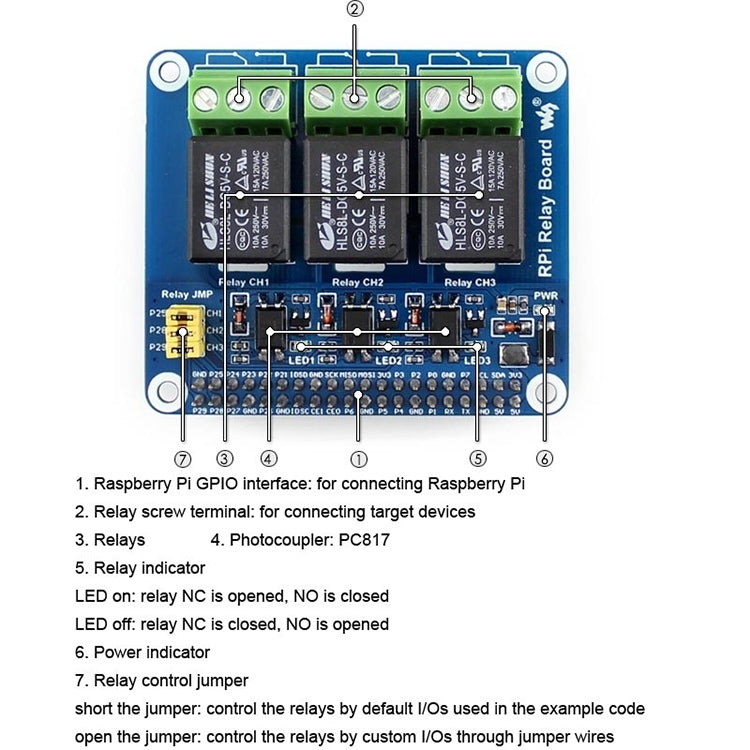

What i s บน RPi Relay Board
1. อินเทอร์เฟซ Raspberry Pi GPIO: สำหรับเชื่อมต่อ Raspberry Pi
2. ขั้วต่อสกรูรีเลย์: สำหรับเชื่อมต่ออุปกรณ์เป้าหมาย
3. รีเลย์
4. โฟโตคัปเปลอร์: PC817
5. ไฟแสดงสถานะรีเลย์
- LED ติด: รีเลย์ NC ถูกเปิดไม่มีปิด
- LED ปิด: รีเลย์ NC ปิดไม่มีเปิด
6. ไฟแสดงสถานะ
7. จัมเปอร์ควบคุมรีเลย์
- สั้นจัมเปอร์: ควบคุมรีเลย์ตามค่าเริ่มต้น I / Os ที่ใช้ในโค้ดตัวอย่าง
- เปิดจัมเปอร์: ควบคุมรีเลย์ด้วย I / Os ที่กำหนดเองผ่านสายจัมเปอร์

แพ็คเกจรวม
- บอร์ดรีเลย์ RPi x 1
- ชุดสกรู RPi (2 ชิ้น) x 1
