คลื่นความถี่ Waveshare SX1262 LoRa HAT 868MHz สำหรับ Raspberry Pi ใช้ได้กับยุโรป / เอเชีย / แอฟริกา, 868MHz

ภาพรวม
1. นี่คือ Raspberry Pi LoRa HAT ที่ใช้ SX1262 ครอบคลุมย่านความถี่ย่านความถี่ 868MHz ช่วยให้สามารถรับส่งข้อมูลได้ไกลถึง 5 กม. ผ่านพอร์ตอนุกรม
2. ด้วยการใช้เทคโนโลยีการมอดูเลตสเปกตรัมการแพร่กระจาย LoRa รุ่นใหม่ระยะการสื่อสารของโมดูลจะยาวถึง 5 กม. และยังรองรับการทำซ้ำอัตโนมัติเพื่อส่งข้อมูลได้นานขึ้น คุณสมบัติอื่น ๆ ได้แก่ Wake on Radio, การกำหนดค่าไร้สาย, การตรวจจับผู้ให้บริการ, คีย์การสื่อสารและอื่น ๆ
3. เมื่อเปรียบเทียบกับโมดูล LoRa ปกติแล้ว SX1262 LoRa HAT จะมีระยะการสื่อสารที่ไกลขึ้นอัตราที่สูงขึ้นการบริโภคที่ต่ำลงความปลอดภัยที่ดีขึ้นและการป้องกันสัญญาณรบกวน เหมาะสำหรับการใช้งานที่หลากหลายเช่นการควบคุมอุตสาหกรรมสมาร์ทโฮมการรวบรวมข้อมูลเป็นต้น

คุณสมบัติ

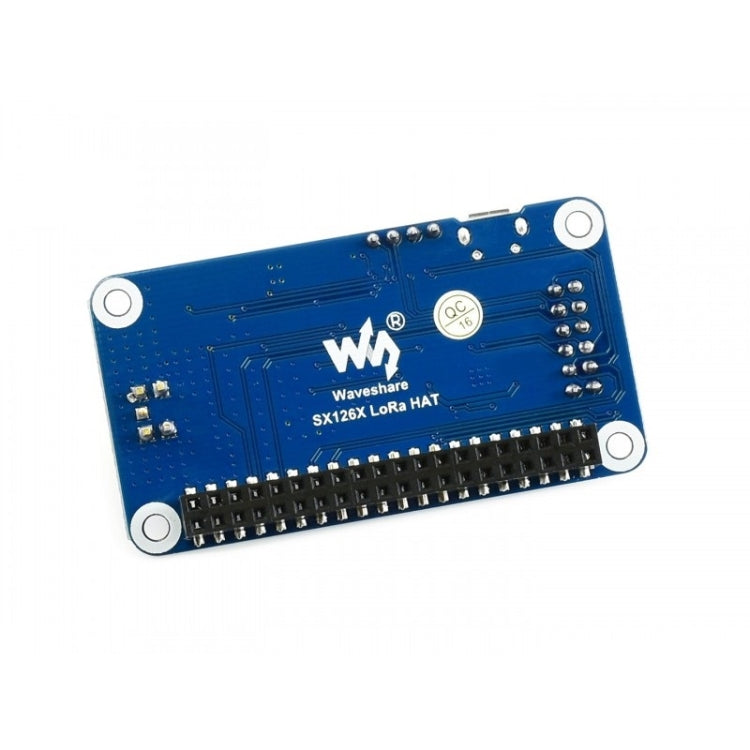

1. มาตรฐาน Raspberry Pi 40PIN GPIO ส่วนหัวรองรับบอร์ด Raspberry Pi series
2. ออนบอร์ด CP2102 ตัวแปลง USB เป็น UART สำหรับการดีบักแบบอนุกรม
3. นำอินเทอร์เฟซการควบคุม UART สำหรับเชื่อมต่อบอร์ดโฮสต์เช่น Arduino / STM32
4. ไฟ LED 4x ตรวจสอบสถานะโมดูลได้ง่าย
5. เทคโนโลยีการมอดูเลตสเปกตรัมการแพร่กระจาย LoRa, ช่องสัญญาณที่ใช้ได้มากถึง 81 ช่อง, ระยะการสื่อสารที่ยาวขึ้น, มีประสิทธิภาพในการรบกวนมากขึ้น
6. การทำซ้ำหลายระดับอัตโนมัติเหมาะสำหรับการสื่อสารระยะไกลเป็นพิเศษช่วยให้หลายเครือข่ายในภูมิภาคเดียวกัน
7. คุณสมบัติการใช้พลังงานต่ำเช่นการนอนหลับสนิทและ Wake on Radio เหมาะสำหรับการใช้งานที่ใช้แบตเตอรี่
8. คีย์การสื่อสารที่ปรับแต่งได้ซึ่งจะไม่ถูกเรียกคืนช่วยเพิ่มความปลอดภัยของข้อมูลผู้ใช้อย่างมาก
9. สนับสนุน LBT ตรวจสอบสัญญาณรบกวนช่องสัญญาณก่อนส่งสัญญาณช่วยเพิ่มอัตราส่วนความสำเร็จภายใต้สภาพแวดล้อมที่รุนแรง
10. รองรับการระบุความเข้มของสัญญาณ RSSI สำหรับการประเมินคุณภาพสัญญาณปรับแต่งเครือข่าย
11. สนับสนุนการกำหนดค่าพารามิเตอร์ไร้สายโดยการส่งคำสั่ง / แพ็กเก็ตข้อมูลแบบไร้สายกำหนดค่าหรือเรียกข้อมูลพารามิเตอร์โมดูลจากระยะไกล
12. สนับสนุนการส่งจุดคงที่การออกอากาศการตรวจสอบช่องสัญญาณ
13. มาพร้อมกับแหล่งข้อมูลการพัฒนาและคู่มือ (ตัวอย่าง Raspberry Pi / STM32)

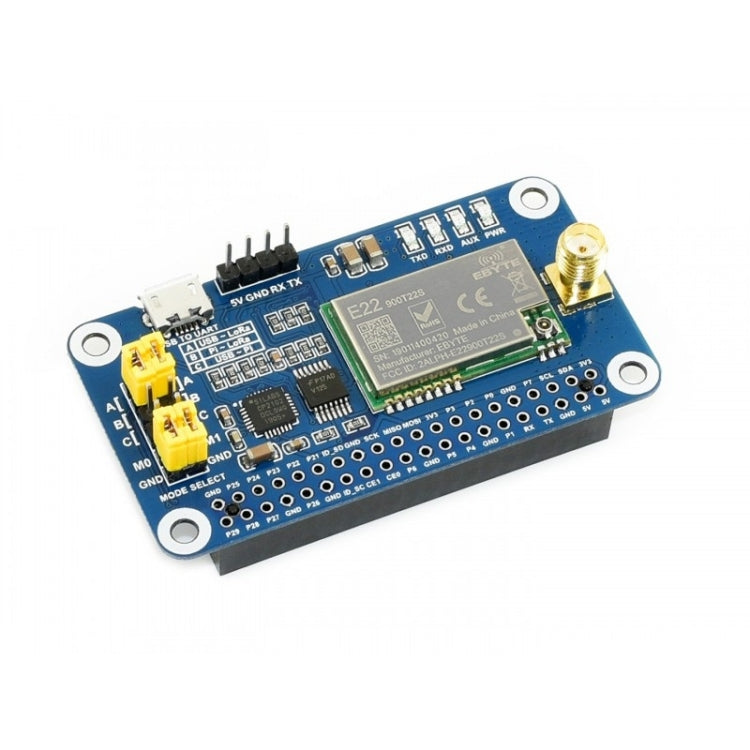

สิ่งที่อยู่บนเรือ
1. SX1262 โมดูล LoRa
2. 74HC125V: ตัวแปลระดับแรงดันไฟฟ้า
3. CP2102: ตัวแปลง USB เป็น UART

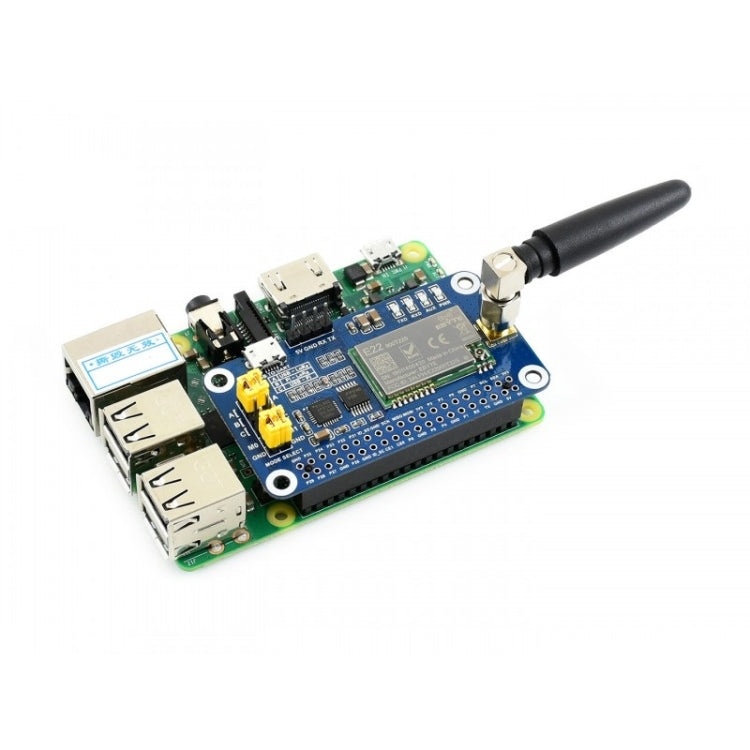

4. ขั้วต่อ Raspberry Pi GPIO: สำหรับเชื่อมต่อกับ Raspberry Pi
5. พอร์ต USB TO UART
6. UART header: สำหรับเชื่อมต่อบอร์ดโฮสต์เช่น STM32 / Arduino
7. ขั้วต่อเสาอากาศ SMA
8. ขั้วต่อเสาอากาศ IPEX
9. ตัวชี้วัด:
- RXD / TXD: ตัวบ่งชี้ UART RX / TX
- AUX: ไฟแสดงสถานะเสริม
- PWR: ไฟแสดงสถานะ
10. UART จัมเปอร์เลือก
- A: ควบคุมโมดูล LoRa ผ่าน USB TO UART
- B: ควบคุมโมดูล LoRa ผ่าน Raspberry Pi
- C: เข้าถึง Raspberry Pi ผ่าน USB ไปยัง UART
11. จัมเปอร์เลือกโหมด LoRa
- M0 สั้น, M1 สั้น: โหมดการส่งข้อมูล
- M0 สั้นเปิด M1: โหมดการกำหนดค่า
- เปิด M0 สั้น M1: โหมด WOR
- เปิด M0 เปิด M1: โหมดหลับลึก

ข้อมูลจำเพาะ
1. โมดูล RF: SX1262
2. ย่านความถี่: 850.125 ~ 930.125MHz
3. อัตราวิทยุ: 0.3kbps ~ 62.5kbps (ตั้งโปรแกรมได้)
4. ส่งพลังงาน: 22.0dBm (โปรแกรม 10/13/17 / 22dBm)
5. รับความไว: -147dBm (อัตราวิทยุ 2.4kbps)
6. การใช้พลังงาน:
- ส่งกระแส: 133mA (การบริโภคชั่วคราว)
- รับกระแส: 11mA
- กระแสไฟสลีป: 2uA (ปิดซอฟต์แวร์โมดูล LoRa)
7. อินเทอร์เฟซการสื่อสาร: UART (ระดับ TTL)
8. Baudrate: 1200bps ~ 115200bps (9600bps โดยค่าเริ่มต้น)
9. ความยาวแพ็คเก็ต: 240 ไบต์ (โปรแกรม 32/64/128/240 ไบต์)
10. แคช: 1,000 ไบต์
11. ช่วงทดลอง: 5 กม. (สภาพ: ไม่มีเมฆและป่า, ความสูง 2.5 ม., เสาอากาศรับ 5dBi, อัตราวิทยุ 2.4kbps)
12. แหล่งจ่ายไฟ: 5V
13. ระดับลอจิก: 3.3V / 5V
14. อุณหภูมิในการทำงาน: -40 ~ 85 องศาเซลเซียส
15. แอปพลิเคชั่น: บ้านอัจฉริยะเซ็นเซอร์อุตสาหกรรมระบบอัตโนมัติในอาคารสมาร์ทมิเตอร์และแอปพลิเคชัน IoT อื่น ๆ
16. ขนาด: 7 ซม. x 12 ซม. x 2 ซม
17. น้ำหนัก: 69g
18. รายชื่อบรรจุ:
- SX1262 868MHz LoRa HAT x1
- ปลั๊ก USB ชนิด A กับสายไมโครปลั๊ก x1

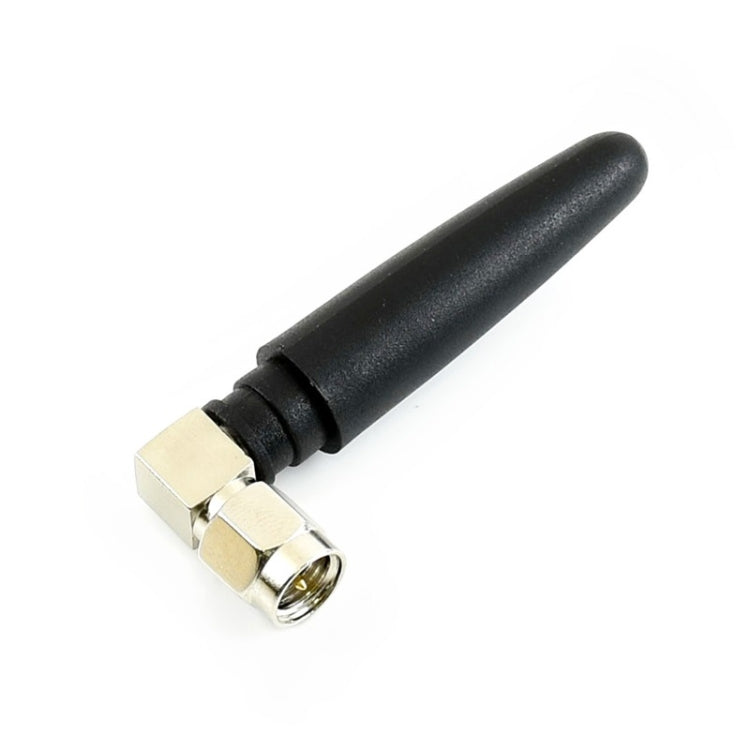

- เสาอากาศ 868MHz x1
