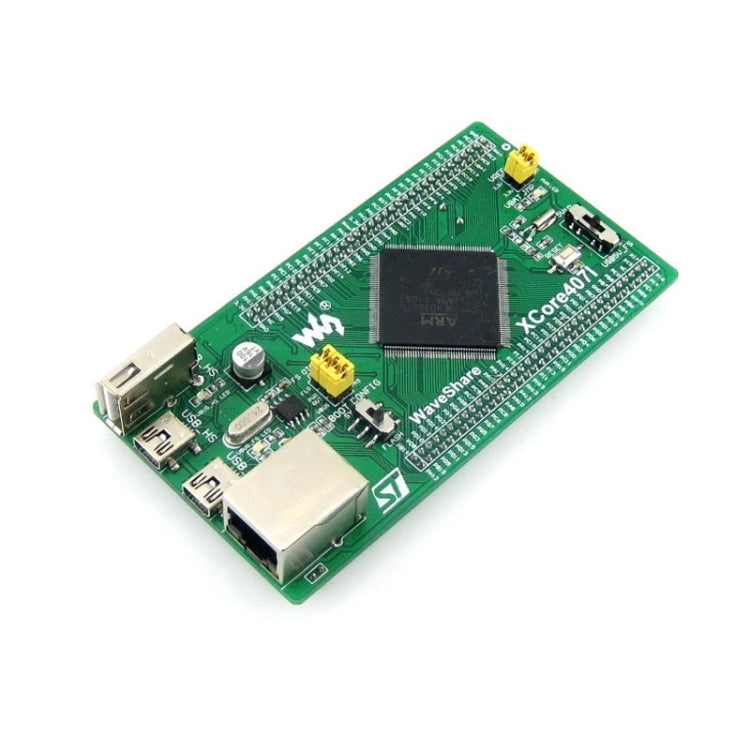

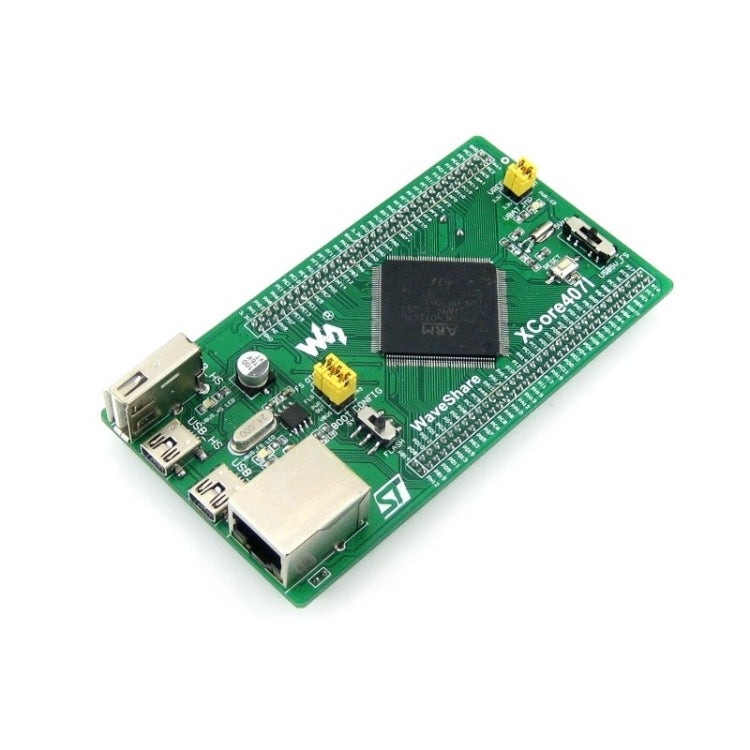

Waveshare XCore407I, บอร์ดหลัก STM32F4

ภาพรวม
1. XCore407I เป็นบอร์ดหลัก STM32 MCU ที่มี STM32F407IGT6 บนบอร์ด
2. วงจรนาฬิกาการจัดการพลังงาน USB
3. อุปกรณ์ออนบอร์ด: USB HS PHY, Ethernet PHY, 1G Bit NandFlash
4. ตัวเชื่อมต่อ： USB HS (มินิ / ประเภท A), USB FS (มินิ), อีเธอร์เน็ต (RJ45)
5. พอร์ต I / O ที่ไม่ได้ใช้งานทั้งหมดสามารถเข้าถึงได้บนส่วนหัวของพิน
6. ระยะพิทส่วนหัวของพิน 2.0 มม. ขนาดเล็กลงง่ายต่อการรวมเข้ากับระบบผู้ใช้

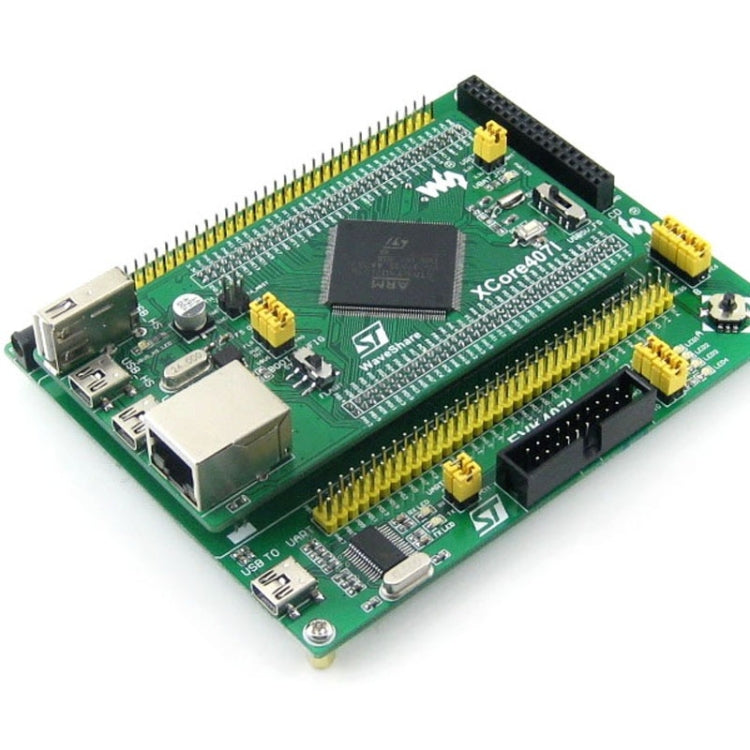

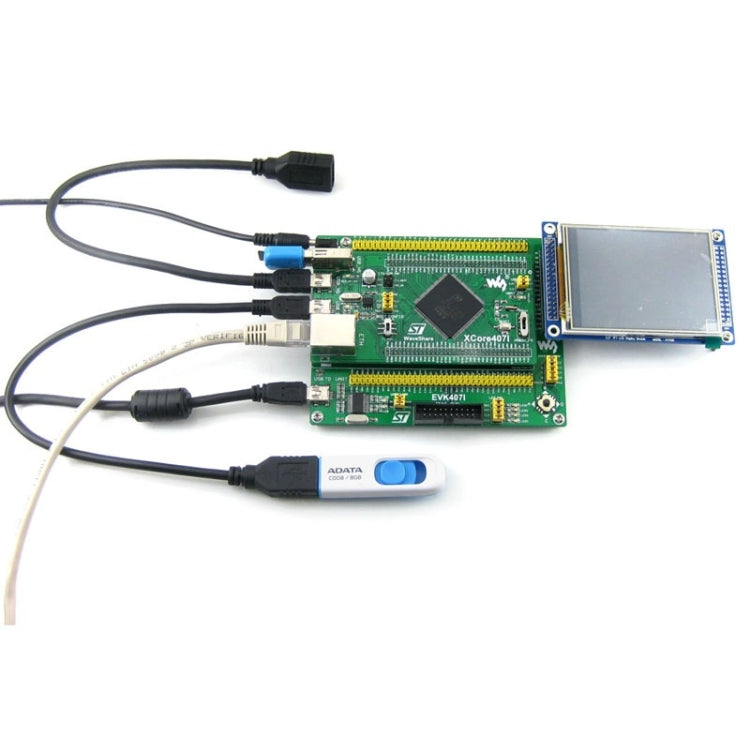

7. หมายเหตุ: โปรดพิจารณา EVK407I ซึ่งรองรับการตั้งโปรแกรม / การดีบักอย่างง่ายดาย

On Board คืออะไร

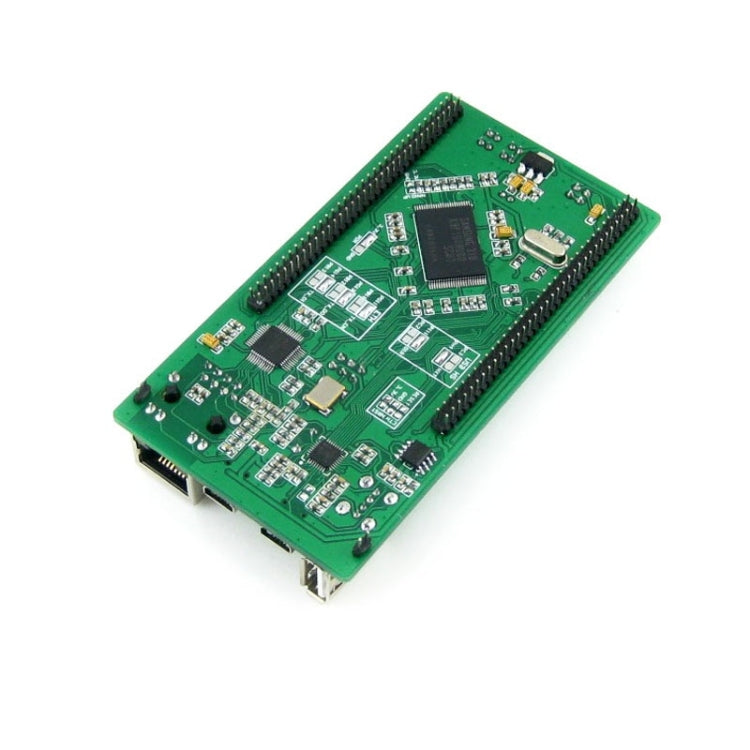

STM32F407IGT6 บอร์ดพัฒนาทรัพยากรบนบอร์ด

1. STM32F407IGT6: MCU STM32 ประสิทธิภาพสูงซึ่งมีคุณสมบัติ:
- แกนหลัก: Cortex-M4 32-bit RISC
- คุณลักษณะ: ชุดคำแนะนำ DSP รอบเดียวแบบเต็ม
- ความถี่ในการทำงาน: 168MHz, 210 DMIPS / 1.25 DMIPS / MHz
- แรงดันไฟฟ้า: 1.8V-3.6V
- แพ็คเกจ: LQFP176
- ความทรงจำ: 1024kB Flash, 192 + 4kB SRAM
- การเชื่อมต่อการสื่อสาร MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
- 1 x FSMC, 1 x SDIO, 2 x สามารถ
- 1 x USB 2.0 ความเร็วสูง / อุปกรณ์ / โฮสต์ / คอนโทรลเลอร์ / OTG ความเร็วสูงพร้อม DMA, ULPI และ PHY ความเร็วสูงบนชิปโดยเฉพาะ
- 1 x 10/100 อีเธอร์เน็ต MAC
- อินเทอร์เฟซกล้องขนาน 1 x 8 ถึง 14 บิต
- ตัวแปลง AD & DA: 3 x AD (12-bit, 1μs, แชร์ 24 ช่อง); 2 x DA (12 บิต)
- การแก้จุดบกพร่อง / การเขียนโปรแกรม: รองรับอินเทอร์เฟซ JTAG / SWD (serial wire debug) รองรับ IAP
2. MIC2075-2 อุปกรณ์จัดการพลังงาน USB FS ออนบอร์ด
3. AMS1117-3.3, ตัวควบคุมแรงดันไฟฟ้า 3.3V
4. K9F1G08U0E, 1G บิต NandFlash
5. DP83848, อีเธอร์เน็ต PHY
6. MIC2075-1 อุปกรณ์จัดการพลังงาน USB HS ในตัว
7. USB3300, USB HS PHY
8. สวิตช์แหล่งจ่ายไฟขับเคลื่อนจากการเชื่อมต่อ 5Vin หรือ USB
9. สวิตช์โหมดบูตสำหรับกำหนดค่าขา BOOT0
10. ไฟแสดงสถานะ
11. USB FS LED
12. USB HS LED
13. ปุ่มรีเซ็ต
14. คริสตัล 8M นาฬิกา MCU ช่วยให้ MCU ทำงานด้วยความเร็วสูงขึ้นโดยการคูณความถี่
15. 24M คริสตัล, นาฬิกา USB3300
16. คริสตัล 50M, นาฬิกา DP83848
17. คริสตัล 32.768K สำหรับ RTC ภายในพร้อมการสอบเทียบ
18. ขั้วต่ออีเทอร์เน็ต
19. ขั้วต่อมินิ USB FS
20. ขั้วต่อ USB HS mini
21. ขั้วต่อ USB HS ชนิด A
22. MCU pins expander, VCC, GND และพอร์ต I / O ที่ไม่ได้ใช้งานทั้งหมดสามารถเข้าถึงได้บนตัวเชื่อมต่อส่วนขยายสำหรับการขยายเพิ่มเติม
23. จัมเปอร์ USB OTG / HOST
24. จัมเปอร์ VREF / VBAT
25. ข้อต่อประสานการเลือก Ethernet I / O
26. ข้อต่อประสานการเลือก USB HS I / O
27. ข้อต่อประสานการเลือก PDR: 1.8-3.6V, -40 ～ 105 ℃หรือ 1.7-3.6V, 0 ～ 70 ℃

บรรจุภัณฑ์
1. บอร์ดพัฒนา XCore407I x 1
2. สาย USB ชนิด A ถึง Mini-B x 1
3. ซีดีซอฟต์แวร์ x 1
