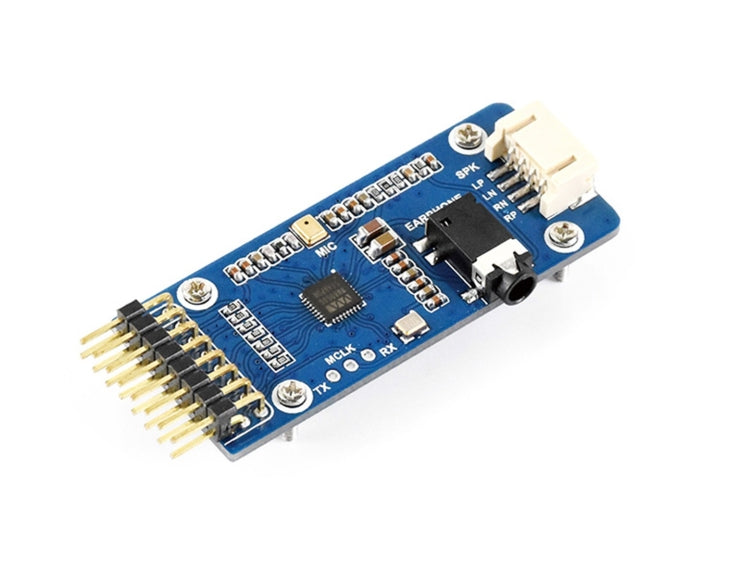

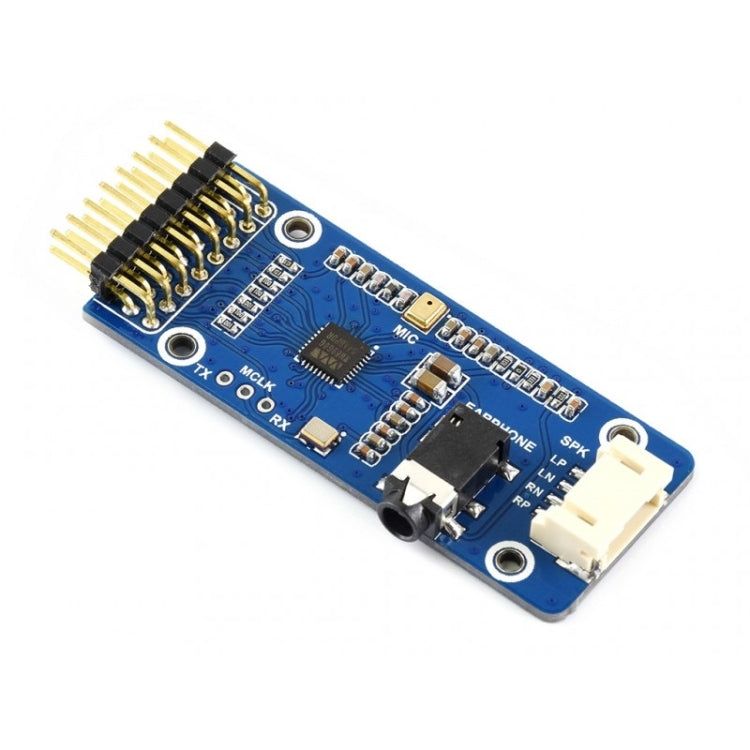

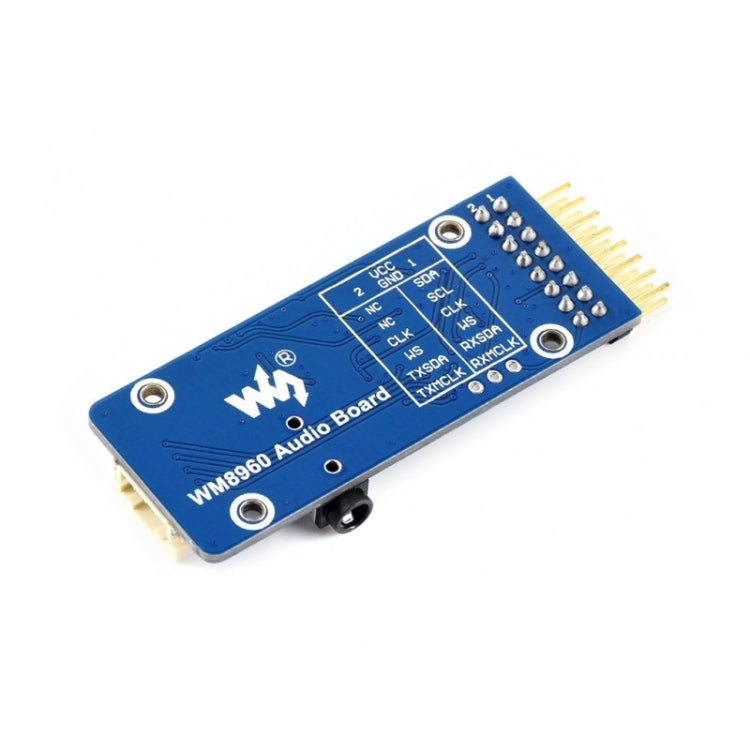

Waveshare WM8960 สเตอริโอ CODEC โมดูลเสียง เล่น/บันทึก, Stereo CODEC Audio Module

ภาพรวม
โมดูลเสียงพลังงานต่ำนี้ใช้ WM8960 รองรับการเข้ารหัส / ถอดรหัสสเตอริโอรองรับการบันทึกเสียงยิ่งไปกว่านั้นยังสามารถขับลำโพงเพื่อเล่นเพลงได้โดยตรง

คุณสมบัติ
1. รวม MEMS ซิลิคอนไมค์คุณภาพสูงรองรับการบันทึกเสียง
2. แจ็คหูฟัง 4 ส่วนมาตรฐาน 3.5 มม. แบบออนบอร์ดช่วยให้สามารถบันทึกเสียงผ่านหูฟังภายนอกพร้อมไมโครโฟน

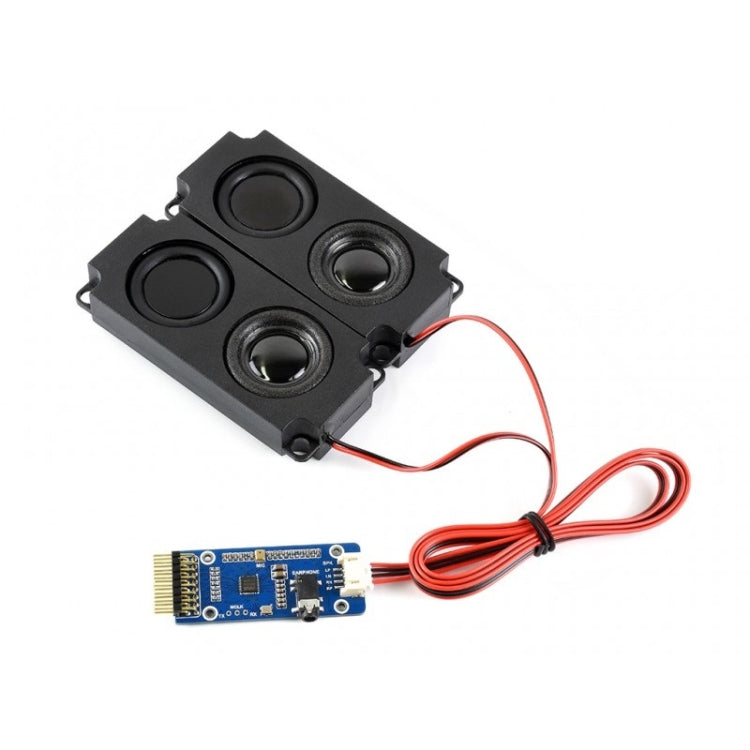

3. อินเทอร์เฟซลำโพงคู่ช่องสัญญาณออนบอร์ดขับลำโพงโดยตรง
4. รองรับอัตราการสุ่มตัวอย่างเสียงทั่วไปเช่น 8 / 11.025 / 22.05 / 44.1 / 48KHz เป็นต้น
5. รองรับเอฟเฟกต์เสียงเช่นสเตอริโอ 3D รอบ ๆ ฯลฯ
6. มาพร้อมกับทรัพยากรการพัฒนาและคู่มือ (ตัวอย่าง STM32 สำหรับการเล่นการบันทึก)

ข้อมูลจำเพาะ
1. CODEC: WM8960
2. แรงดันไฟฟ้า: 3.3V
3. อินเทอร์เฟซการควบคุม: I2C
4. อินเทอร์เฟซเสียง: I2S
5. รูปแบบเสียง: WAV
6. อัตราส่วนสัญญาณรบกวนสัญญาณ DAC: 98dB
7. อัตราส่วนสัญญาณรบกวน ADC: 94dB
8. ไดรเวอร์หูฟัง: 40mW (16Ω@3.3V)
9. ตัวขับเสียง: 1W ต่อช่องสัญญาณ (8Ω BTL)
