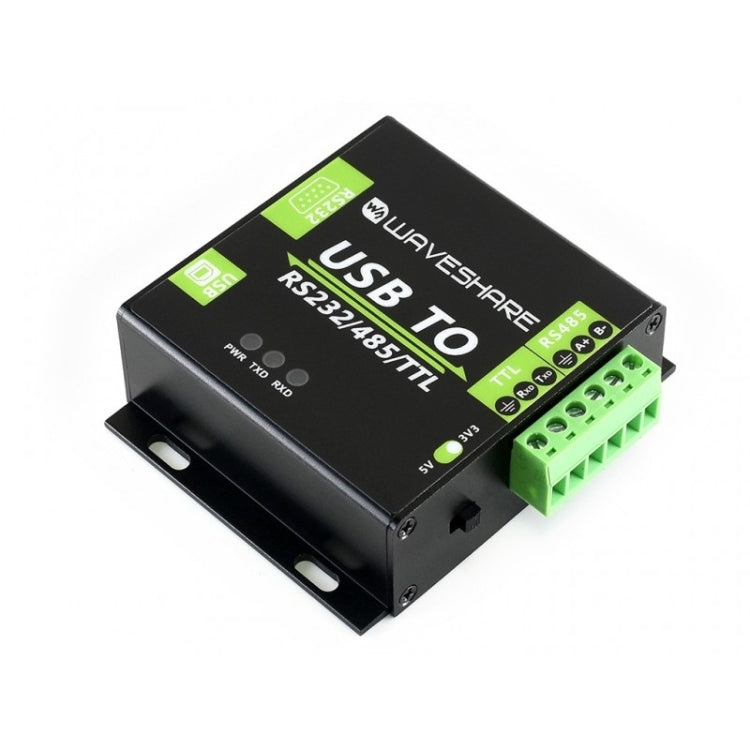

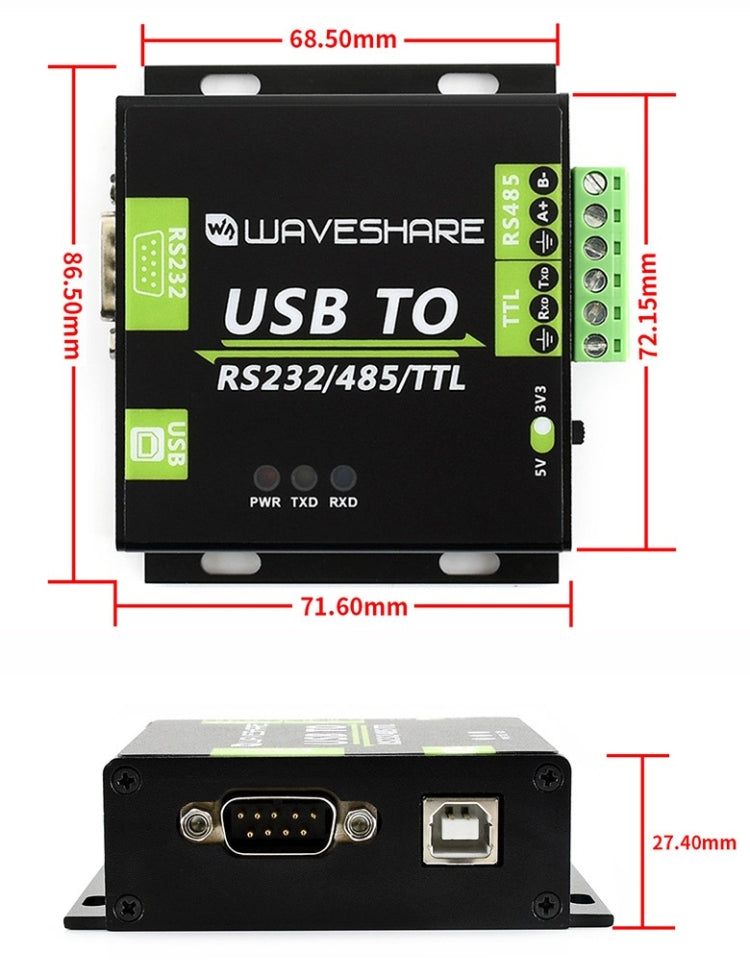

Waveshare USB เป็น RS232 / RS485 / TTL Industrial Isolated Converter, 15817

ภาพรวม
นี่คือตัวแปลงแยก USB เป็น RS232 / 485 / TTL อุตสาหกรรมที่มี FT232RL ดั้งเดิมอยู่ภายใน มีวงจรป้องกันแบบฝังเช่นการแยกกระแสไฟการแยกแม่เหล็ก ADI และไดโอด TVS เป็นต้นยิ่งไปกว่านั้น USB TO RS232 / 485 / TTL ยังมาพร้อมกับตัวเครื่องที่ทำจากอะลูมิเนียมอัลลอยทำให้แข็งและทนทานในการทำงาน

USB TO RS232 / 485 / TTL ใช้งานง่ายมากรับส่งสัญญาณอัตโนมัติโดยไม่ชักช้า เนื่องจากการสื่อสารที่รวดเร็วเสถียรภาพเชื่อถือได้และความปลอดภัยจึงเป็นตัวเลือกที่เหมาะสำหรับอุปกรณ์ควบคุมอุตสาหกรรมและ / หรือแอพพลิเคชั่นที่ต้องการการสื่อสารสูง

คุณสมบัติ
1. USB TO RS232, USB TO RS485, USB TO TTL (UART)
2. ใช้ FT232RL ดั้งเดิมการสื่อสารที่รวดเร็วมีเสถียรภาพและเชื่อถือได้เข้ากันได้ดีขึ้น
3. การแยกแหล่งจ่ายไฟแบบ unibody แบบออนบอร์ดให้แรงดันไฟฟ้าแยกที่เสถียรไม่จำเป็นต้องมีแหล่งจ่ายไฟเพิ่มเติมสำหรับขั้วที่แยก
4. การแยกแม่เหล็กแบบ unibody แบบออนบอร์ดช่วยให้สามารถแยกสัญญาณความน่าเชื่อถือสูงป้องกันการรบกวนที่แข็งแกร่งการใช้พลังงานต่ำ
5. Onboard TVS (ตัวป้องกันแรงดันไฟฟ้าชั่วคราว) ช่วยลดแรงดันไฟกระชากและแรงดันไฟฟ้าขัดขวางชั่วคราวในวงจรป้องกันฟ้าผ่าและป้องกันไฟฟ้าสถิต
6. ฟิวส์การกู้คืนตัวเองและไดโอดป้องกันบนบอร์ดช่วยให้มั่นใจได้ว่าเอาต์พุตที่มีเสถียรภาพในปัจจุบัน / แรงดันไฟฟ้าให้การป้องกันกระแสเกิน / แรงดันไฟฟ้าเกินช่วยเพิ่มความต้านทานการกระแทก
7. วงจรรับส่งสัญญาณอัตโนมัติเต็มรูปแบบโดยไม่มีการหน่วงเวลาทำให้แน่ใจว่าพอร์ต USB สื่อสารกับอินเทอร์เฟซที่แตกต่างกันอย่างรวดเร็วและเสถียรโดยไม่รบกวนซึ่งกันและกัน
8. ตัวแปลแรงดันไฟฟ้าอนุกรม 3.3V / 5V ออนบอร์ด TTL กำหนดค่าระดับ TTL ผ่านสวิตช์
9. ตู้อลูมิเนียมพร้อมการพ่นทรายและการออกซิเดชั่นแบบอโนไดซ์การเปิดกระบวนการซีเอ็นซีแข็งและทนทาน
10. ไฟ LED 3 ดวงสำหรับแสดงสถานะกำลังและตัวรับส่งสัญญาณ
11. ขั้วต่อ USB-B และ RS232 คุณภาพสูงเสียบ / ดึงได้อย่างราบรื่น

ข้อมูลจำเพาะ
1. ประเภทสินค้า: ตัวแปลงแยกแสงอุตสาหกรรม
2. Baudrate: 300-921600bps
3. พอร์ตโฮสต์: USB
4. พอร์ตอุปกรณ์: RS485 / RS232 / TTL
5. USB:
- แรงดันไฟฟ้า: 5V
- ขั้วต่อ: USB-B
- การป้องกัน: ฟิวส์การกู้คืนตัวเอง 200mA เอาต์พุตแยก
- ระยะการส่ง: ~ 5m
6. RS485:
- ขั้วต่อ: ขั้วสกรู
- หมุด: A +, B-, GND
- การควบคุมทิศทาง: การควบคุมอัตโนมัติของฮาร์ดแวร์
- การป้องกัน: ป้องกันฟ้าผ่าและไฟกระชาก 600W, การป้องกัน ESD 15KV (แผ่นประสานตัวต้านทานสมดุล 120R ที่สงวนไว้)
- ระยะการส่ง: ~ 1200m
- โหมดการส่งข้อมูล: จุดต่อหลายจุด (สูงสุด 32 โหนดขอแนะนำให้ใช้ตัวทำซ้ำสำหรับ 16 โหนดขึ้นไป)
7. RS232:
- ขั้วต่อ: DR9 ตัวผู้
- การป้องกัน: ไดโอด TVS, การป้องกันไฟกระชาก, การป้องกัน ESD
- ระยะการส่ง: ~ 15m
- โหมดการส่งข้อมูล: แบบจุดต่อจุด
8. TTL (UART):
- แรงดันไฟฟ้าที่ใช้งาน: 3.3V / 5V
- ขั้วต่อ: ขั้วสกรู
- หมุด: TXD, RXD, GND
- การป้องกัน: ไดโอดป้องกันการหนีบ, การป้องกันแรงดันเกิน / แรงดันไฟฟ้าเชิงลบ, ความต้านทานการกระแทก
- โหมดการส่งข้อมูล: แบบจุดต่อจุด
9. ไฟ LED:
- PWR: ไฟแสดงสถานะสีแดงสว่างขึ้นเมื่อมีการเชื่อมต่อ USB และตรวจพบแรงดันไฟฟ้า
- TXD: ไฟแสดงสถานะ TX สีเขียวสว่างขึ้นเมื่อพอร์ต USB ส่งข้อมูล
- RXD: ตัวบ่งชี้ RX สีน้ำเงินสว่างขึ้นเมื่อพอร์ตอุปกรณ์ส่งข้อมูลกลับ
10. สภาพแวดล้อมการทำงาน:
- อุณหภูมิ: -15 ℃ ~ 70 ℃
- ความชื้น: 5% RH ~ 95% RH
11. ระบบปฏิบัติการ: Windows 10 / 8.1 / 8/7 / XP
12. เนื้อหาในบรรจุภัณฑ์:
- USB ถึง RS232 / 485 / TTL x1
- สาย USB x1
