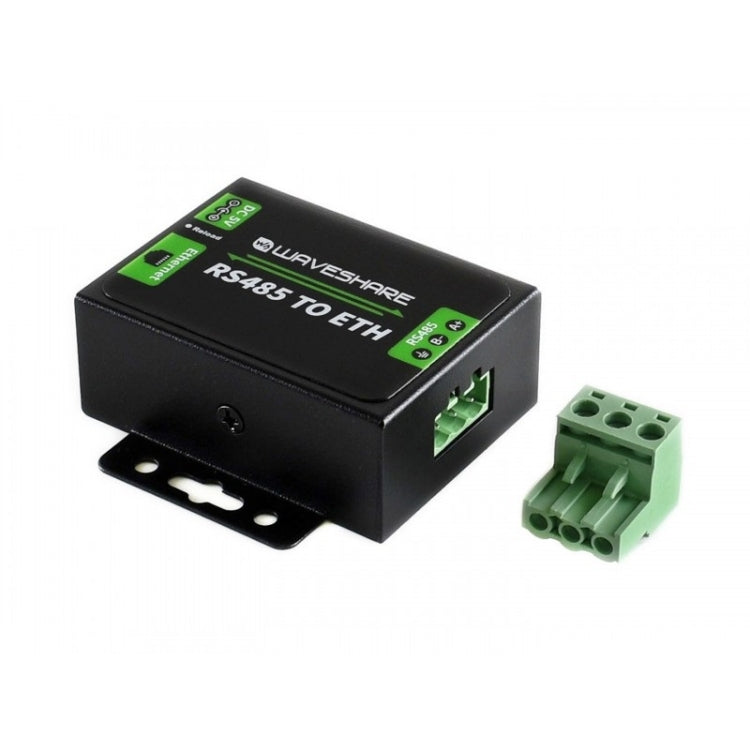

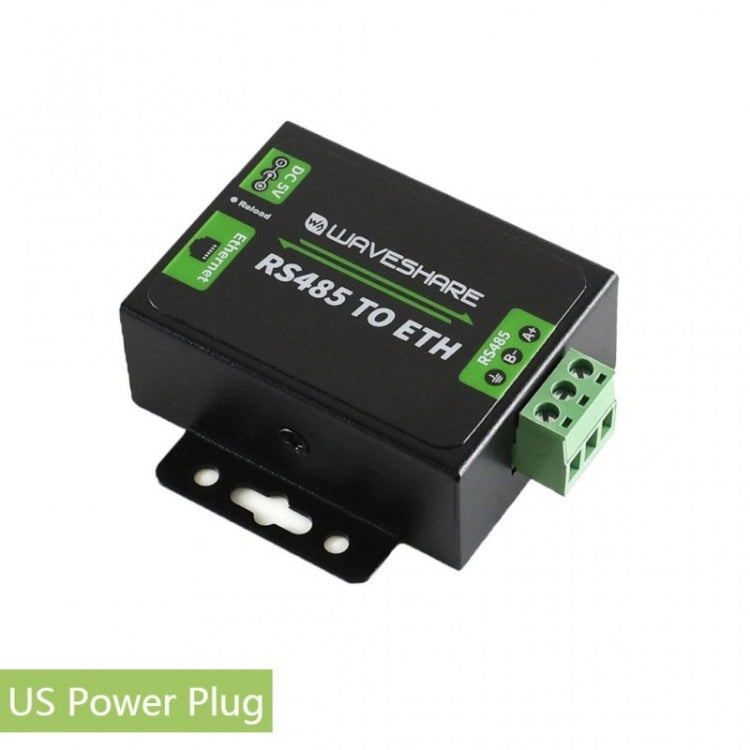

Waveshare RS485 เป็นอีเทอร์เน็ต Converter, US Plug, RS485

RS485 เป็น Ethernet Converter, ใช้งานง่าย, ความเร็วสูง, พลังงานต่ำ, ความเสถียรสูง, อัพเกรดได้

ภาพรวม
โมดูล RS485 TO ETH เป็นวิธีที่ง่ายในการสื่อสารระหว่าง RS485 และ RJ45 พอร์ตอีเธอร์เน็ตโดยสามารถกำหนดค่าผ่านเว็บเพจได้

คุณสมบัติ
1. M0 ซีรีส์โปรเซสเซอร์ ARM 32 บิตความเร็วสูงประสิทธิภาพสูง
2. อินเทอร์เฟซอีเธอร์เน็ตอัตโนมัติ MDI / MDIX 10 / 100M โดยไม่คำนึงถึงสายเคเบิลแบบไขว้หรือต่อตรง
3. Baudrate RS485 ที่กำหนดค่าได้ (600bps ~ 230.4Kbps) รองรับตัวเลือกการตรวจสอบความเท่าเทียมกันห้าตัวเลือก: ไม่มี, คี่, คู่, เครื่องหมาย, ช่องว่าง
4. โหมดการทำงานที่ใช้ได้: เซิร์ฟเวอร์ TCP, ไคลเอ็นต์ TCP, เซิร์ฟเวอร์ UDP, ไคลเอ็นต์ UDP, ไคลเอ็นต์ HTTPD (รองรับ GET และ POST)
5. กำหนดค่าได้ผ่านหน้าเว็บคำสั่ง AT โปรโตคอลแบบอนุกรมและโปรโตคอลเครือข่ายมีโปรโตคอลการกำหนดค่าซึ่งสามารถรวมเข้ากับซอฟต์แวร์ของคุณเองได้
6. รองรับแพ็คเก็ตการเต้นของหัวใจที่กำหนดเองตรวจสอบให้แน่ใจว่าการเชื่อมต่อนั้นเป็นความจริงรวมถึงการดึงข้อมูลเซ็นเซอร์อย่างแข็งขัน
7. รองรับแพ็กเก็ตการลงทะเบียนแบบกำหนดเองส่งผ่านแพ็กเก็ตที่ลงทะเบียนเป็นตัวระบุโดยอัตโนมัติหลังจากสร้างการเชื่อมต่อแล้วเพื่อให้สามารถแยกแยะอุปกรณ์ต่างๆได้
8. รองรับหน้าเว็บที่กำหนดเองช่วยให้ผู้ใช้ปรับแต่งหน้าการกำหนดค่าโมดูล
9. รองรับโปรโตคอลที่เหมือน RFC2217 สามารถสื่อสารกับอุปกรณ์ที่มีการตั้งค่าแบบอนุกรม (baudrate, data bit ฯลฯ ) อาจเปลี่ยนแปลงได้
10. กลไก KeepAlive ตรวจจับการเชื่อมต่อที่เสียการเชื่อมต่อใหม่อัตโนมัติ
11. รองรับการรีบูตแบบหมดเวลา (ไม่มีการรีบูตข้อมูล) ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่เสถียรในระยะยาวเวลารีบูตที่กำหนดค่าได้
12. รองรับการแก้ปัญหาชื่อโดเมน DNS เซิร์ฟเวอร์ DNS ที่กำหนดค่าได้
13. รองรับ DHCP IP ที่ได้รับอัตโนมัติหรือ IP แบบคงที่
14. เฟิร์มแวร์สามารถอัพเกรดได้ผ่านเครือข่าย
15. คืนค่าเป็นการตั้งค่าจากโรงงานผ่านซอฟต์แวร์และ / หรือฮาร์ดแวร์
16. มาพร้อมกับที่อยู่ MAC เริ่มต้นซึ่งสามารถปรับแต่งได้
17. ซอฟต์แวร์ที่ให้มา: ซอฟต์แวร์กำหนดค่าโมดูลเครื่องมือทดสอบ TCP / UDP ซอฟต์แวร์พอร์ตอนุกรมเสมือน VCOM
18. โค้ดตัวอย่าง: โฮสต์คอมพิวเตอร์ (ซ็อกเก็ต), VB, C ++, Delphi, Android, iOS และอื่น ๆ

ข้อมูลจำเพาะ
1. อีเธอร์เน็ต:
- ขั้วต่อ: RJ45 4 พิน
- อัตราการสื่อสาร: 10 / 100Mbps
- การป้องกันอินเทอร์เฟซ: การแยกแม่เหล็กไฟฟ้า 1.5KV
- โปรโตคอล: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, ไคลเอ็นต์ HTTPD
- แคช TX: 6Kbyte
- แคช RX: 4Kbyte
2. RS485:

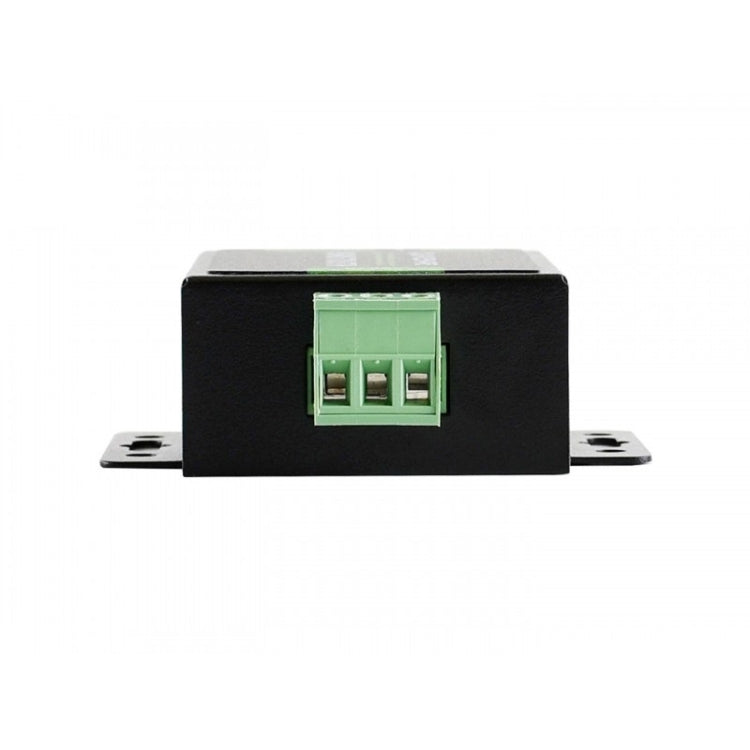

- ขั้วต่อ: ขั้วสกรู (A +, B-, GND)
- บิตข้อมูล: 5 บิต, 6 บิต, 7 บิต, 8 บิต
- บิตหยุด: 1, 2
- Parity bit: ไม่มี, Odd, Even, Mark, Space
- Baudrate: 600bps ~ 230.4Kbps
- แคช RX: 800 ไบต์
- การควบคุมการไหลของฮาร์ดแวร์: ไม่มี
- การป้องกันอินเทอร์เฟซ:
- การป้องกัน 2KV ESD
- RS485 ดึงขึ้น / ลงรีจิสเตอร์: 2.2KΩ
3. อำนาจ:
- แหล่งจ่ายไฟ: 5.0 ~ 7.0V (แนะนำให้ใช้ 5V)
- กระแสไฟที่ใช้งาน: 150mA (@ 5V)
- การใช้พลังงาน: <1W
- การป้องกันอินเทอร์เฟซ: ป้องกันการย้อนกลับ, การป้องกัน ESD, ป้องกันไฟกระชาก
4. สิ่งแวดล้อม:
- อุณหภูมิในการทำงาน: -25 ~ 75 องศาเซลเซียส
- อุณหภูมิในการจัดเก็บ: -40 ~ 105 องศาเซลเซียส
5. ขนาด: 69.65 * 63.59 * 25.47 มม

บรรจุภัณฑ์
1. RS485 ถึง ETH x1
2. อะแดปเตอร์ไฟ 5V x1
