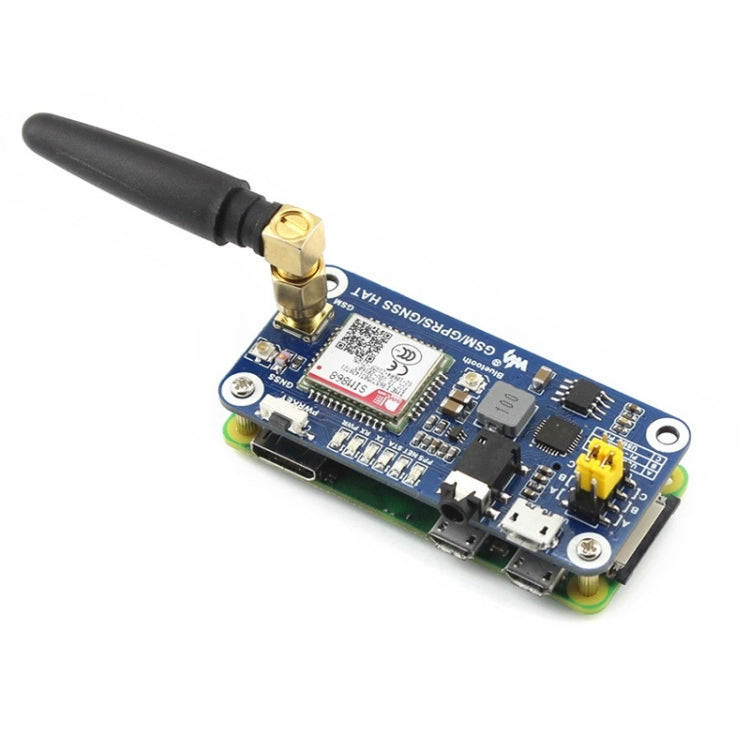

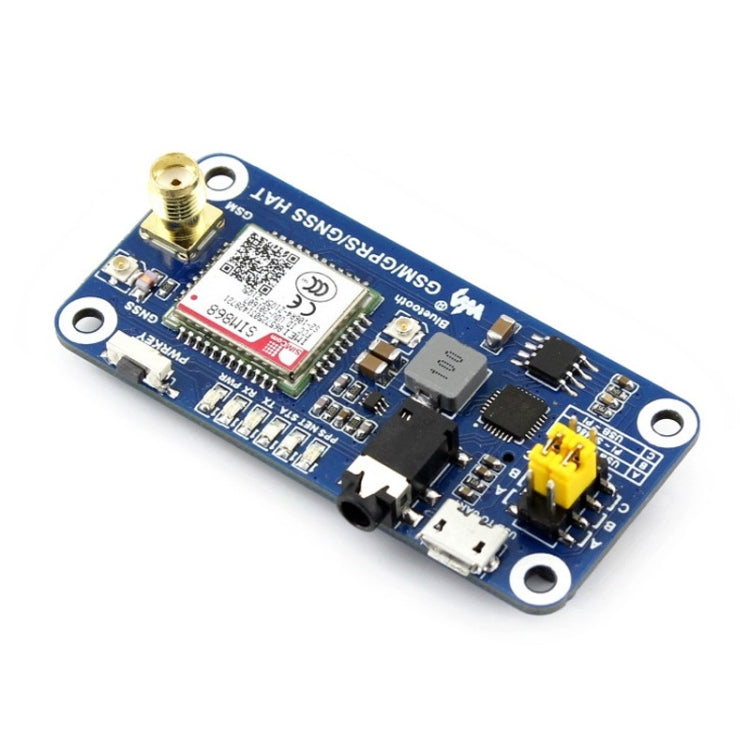

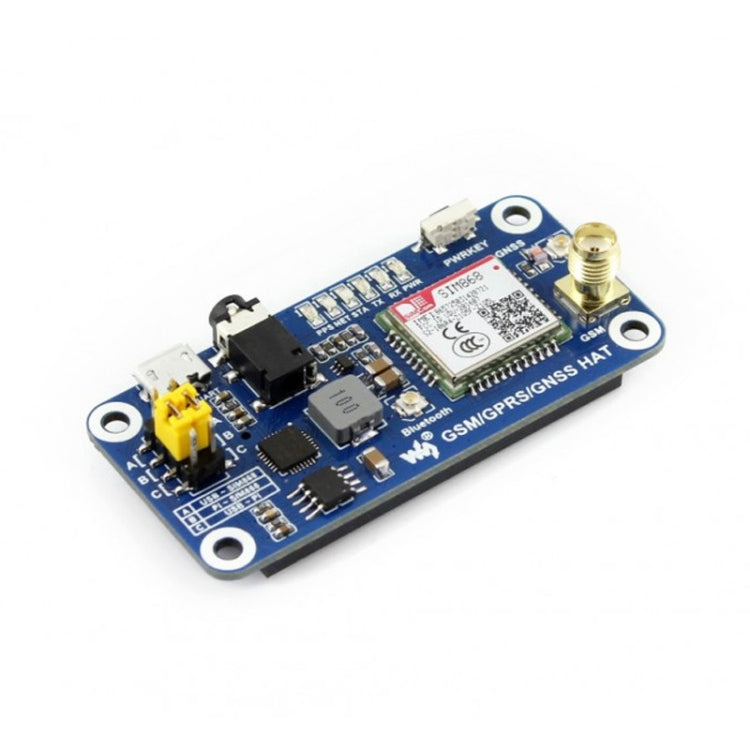

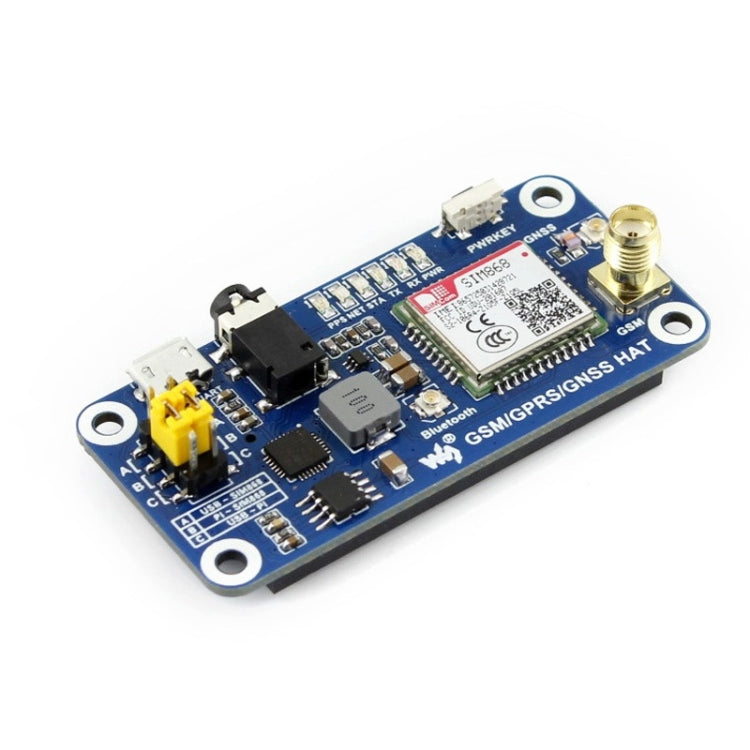

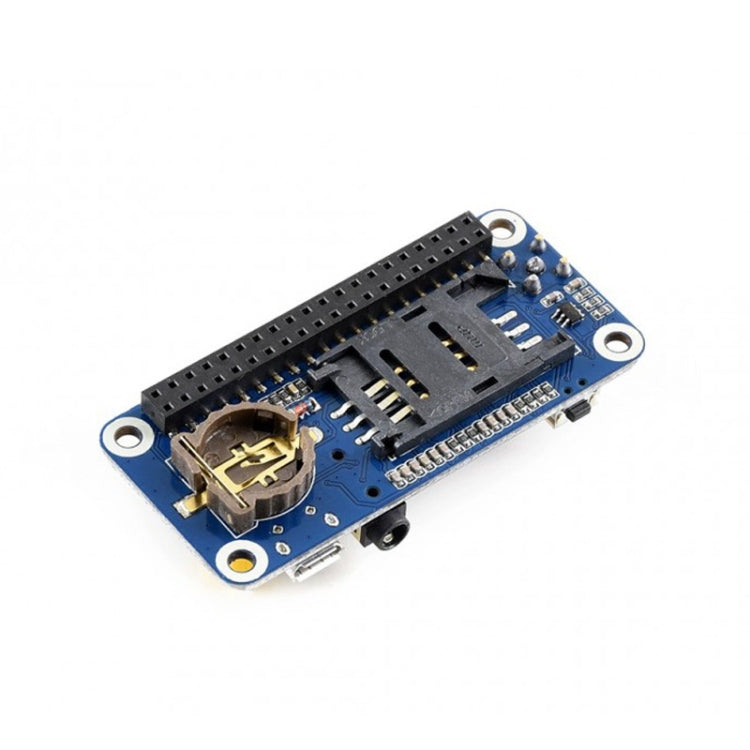

Waveshare GSM/GPRS/GNSS/Bluetooth HAT สำหรับ Raspberry Pi, GSM/GPRS/GNSS/Bluetooth HAT

GSM / GPRS / GNSS / Bluetooth HAT สำหรับ Raspberry Pi ขึ้นอยู่กับ SIM868

ภาพรวม
1. นี่คือ Raspberry Pi HAT ที่ใช้งานง่ายและใช้พลังงานต่ำซึ่งมีฟังก์ชันการสื่อสารที่หลากหลาย: GSM, GPRS, GNSS และ Bluetooth
2. ช่วยให้ Pi ของคุณโทรออกส่งข้อความเชื่อมต่ออินเทอร์เน็ตไร้สายตำแหน่งทั่วโลกถ่ายโอนข้อมูลผ่านบลูทู ธ และอื่น ๆ ได้อย่างง่ายดาย

คุณสมบัติ
1. การเชื่อมต่อ Raspberry Pi เข้ากันได้กับ Raspberry Pi 2B / 3B / 3B + / Zero / Zero W.
2. รองรับ SMS, โทรศัพท์, GPRS, DTMF, HTTP, FTP, MMS, อีเมล ฯลฯ
3. รองรับ GPS, เข็มทิศ, Glonass, ตำแหน่งสถานีฐาน LBS, การระบุตำแหน่งรอบด้าน
4. Bluetooth 3.0 รองรับการถ่ายโอนข้อมูลผ่านบลูทู ธ
5. ออนบอร์ด USB TO UART converter CP2102 สำหรับการดีบัก UART
6. 6x LEDs สำหรับแสดงสถานะการทำงานของโมดูล
7. ช่องใส่ซิมการ์ดสำหรับซิมการ์ด 1.8V / 3V
8. RTC พร้อมที่ใส่แบตเตอรี่สำรอง
9. Baudrate การตรวจจับอัตโนมัติ (1200bps ~ 115200bps)
10. ควบคุมผ่านคำสั่ง AT (3GPP TS 27.007, 27.005 และ SIMCOM ที่ปรับปรุงคำสั่ง AT)
11. สนับสนุนชุดเครื่องมือแอปพลิเคชันซิม: GSM 11.14 รีลีส 99
12. มาพร้อมกับแหล่งข้อมูลการพัฒนาและคู่มือ (ตัวอย่าง Raspberry Pi / Arduino / STM32)

GSM / GPRS

1. วงดนตรี
- ระบบ GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz
- ค้นหาอัตโนมัติ Quad-band
- สอดคล้องกับ GSM เฟส 2/2 +
2. เปล่งพลัง
- คลาส 4 (2W @ GSM 850 / EGSM 900 MHz)
- คลาส 1 (1W @ DCS 1800 / PCS 1900 MHz)
4. การเชื่อมต่อ GPRS
- GPRS multi-slot class 12 (ค่าเริ่มต้น)
- GPRS multi-slot class 1 ~ 12 (กำหนดค่าได้)
5. คุณสมบัติข้อมูล GPRS
- ความเร็วดาวน์ลิงค์: สูงสุด 85.6kbps
- ความเร็วในการอัปลิงค์: สูงสุด 85.6kbps
- รูปแบบการเข้ารหัส: CS-1 \ CS-2 \ CS-3 \ CS-4
- รองรับ PAP (Password Authentication Protocol) สำหรับการเชื่อมต่อ PPP
- รองรับ PBCCH
- รองรับ USSD
6. SMS
- การสนับสนุน: โหมด MT / MO / CB / Text / PDU
- การจัดเก็บ SMS: ซิมการ์ด
7. เครื่องเสียง
- โหมดเข้ารหัส / ถอดรหัสเสียง: Half Rate \ Full Rate \ Enhanced Full Rate \ Adaptive muti rate
- รองรับการยกเลิกเสียงสะท้อน
- รองรับการลดเสียงรบกวน

GNSS

1. ประเภทตัวรับ
- 33 ช่องทางการติดตาม
- 99 ช่องทางการได้มา
- รหัส GPS L1 C / A
2. ความไว
- ติดตาม: -165 dBm
- เริ่มเย็น: -148 dBm
3. Time-To-First-Fix
- เริ่มเย็น: 28 วินาที (ทั่วไป)
- เริ่มร้อน: <1 วินาที
- เริ่มอุ่นเครื่อง: 26 วินาที
4. ความถูกต้อง
- ตำแหน่งแนวนอน: <2.5 ม. CEP

บลูทู ธ
1. รวมคำสั่ง AT
2. สอดคล้องกับ Bluetooth specification3.0 + EDR
3. สนับสนุน SPP, OPP, HFP / HSP ฯลฯ

อื่น ๆ
1. แรงดันไฟฟ้า: 5V
2. อุณหภูมิในการทำงาน: -40 องศา C ~ 85 องศา C
3. อุณหภูมิในการจัดเก็บ: -45 องศา C ~ 90 องศา C.
4. ขนาด: 30.2 มม. x 65 มม

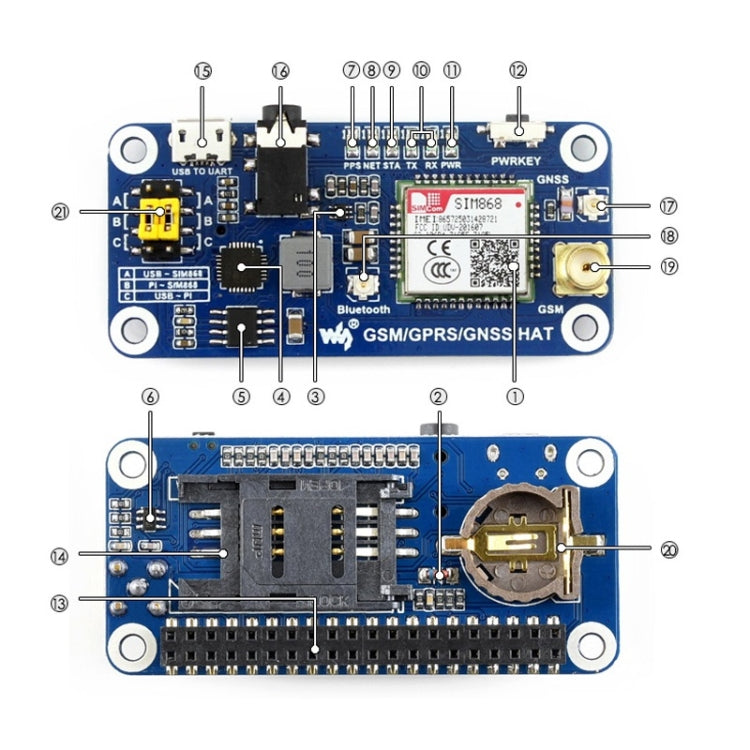

สิ่งที่อยู่บนเรือ
1. โมดูล SIM868
2. ZMM5V1: ไดโอด Regulator
3. SMF05C: ไดโอด TVS
4. CP2102: ตัวแปลง USB เป็น UART
5. MP1482: ชิปเพาเวอร์
6. NDC7002N: ตัวแปลระดับแรงดันไฟฟ้า
7. ตัวบ่งชี้สถานะ GPS
8. ตัวบ่งชี้ NET:
- กะพริบเร็วเมื่อโมดูลเริ่มทำงาน
- กะพริบช้าๆหลังจากลงทะเบียน GSM สำเร็จ
9. ไฟแสดงสถานะการทำงานของโมดูล STA
10. ตัวบ่งชี้ SIM868 UART Tx / Rx
11. ไฟแสดงสถานะ
12. ปุ่มควบคุม SIM868: กดปุ่มค้างไว้ 1 วินาทีเพื่อเริ่มต้น / ปิดเครื่อง SIM868
13. ขั้วต่อ Raspberry Pi GPIO
14. ช่องเสียบซิมการ์ด
15. อินเทอร์เฟซ USB TO UART
16. แจ็คหูฟัง / ไมค์ 3.5 มม
17. ขั้วต่อเสาอากาศ GNSS
18. ขั้วต่อเสาอากาศบลูทู ธ
19. ขั้วต่อเสาอากาศ GSM
20. ที่ใส่แบตเตอรี่ CR1220: สำหรับแบตเตอรี่สำรอง RTC
21. สวิตช์เลือก UART
- A: ควบคุม SIM868 ผ่าน USB ไปยัง UART
- B: ควบคุม SIM868 ผ่าน Raspberry Pi
- C: เข้าถึง Raspberry Pi ผ่าน USB ไปยัง UART

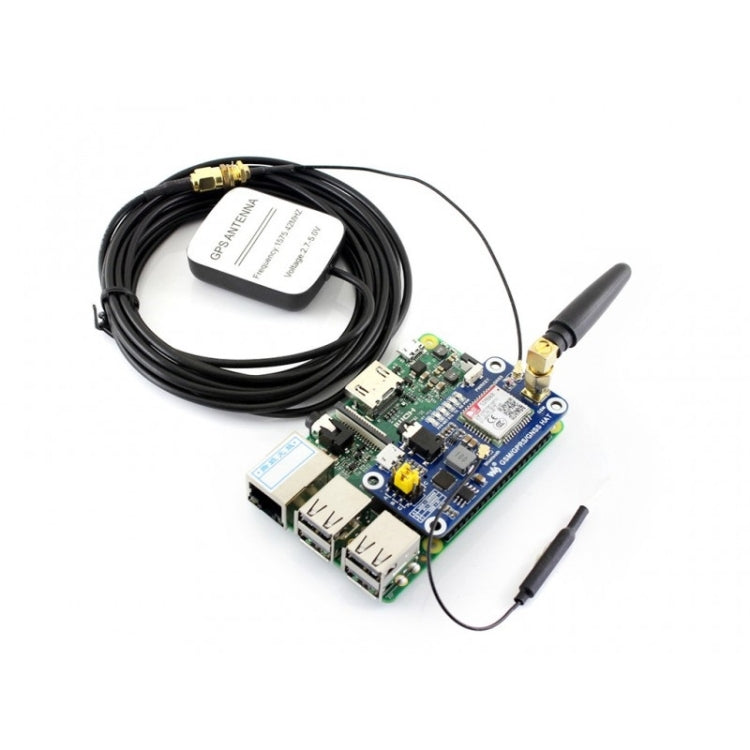

บรรจุภัณฑ์
1. GSM / GPRS / GNSS หมวก x1
2. เสาอากาศ GSM x1
3. เสาอากาศภายนอก GPS (B) x1
4. เสาอากาศบลูทู ธ x1
5. ปลั๊ก USB ชนิด A กับสายไมโครปลั๊ก x1
6. ชุดสกรู RPi (2 ชิ้น) x1
