ภาพรวม
1. Core405R เป็นบอร์ดหลัก STM32 MCU ที่ออกแบบมาสำหรับ STM32F405RGT6 รองรับการขยายเพิ่มเติม เหมาะอย่างยิ่งสำหรับการเริ่มต้นพัฒนาแอพพลิเคชั่นด้วยตระกูล STM32F
2. ระบบที่พร้อมใช้งานน้อยที่สุดรวมวงจรนาฬิกาวงจรควบคุม USB ขั้วต่อ USB 3. ฯลฯ
3. พอร์ต I / O ทั้งหมดสามารถเข้าถึงได้จากส่วนหัวของพิน

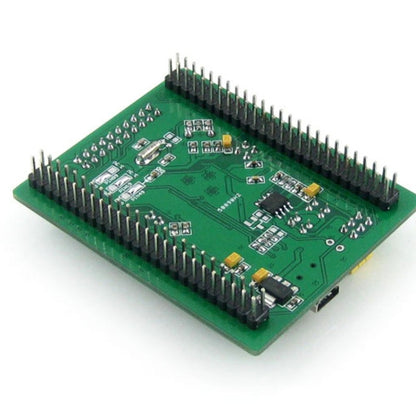

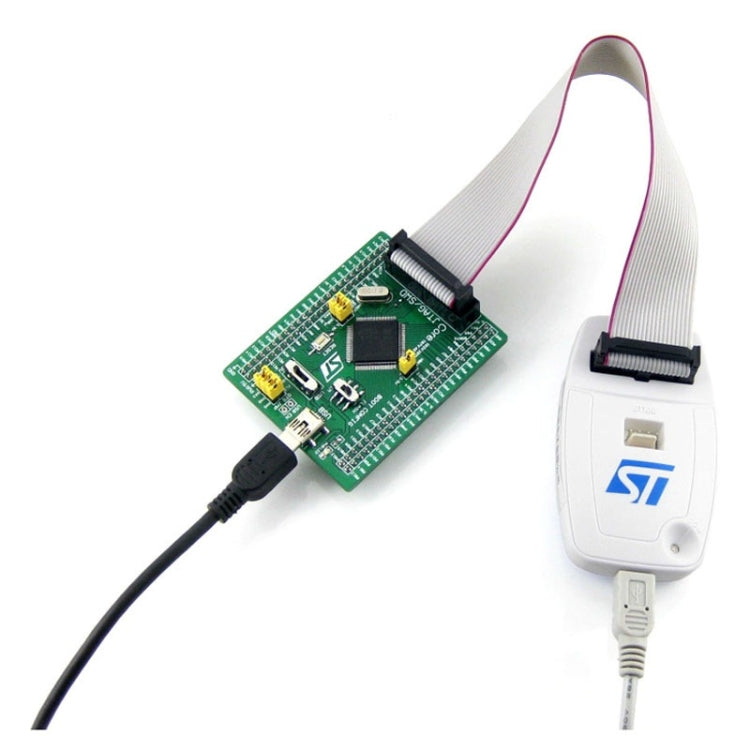

4. อินเทอร์เฟซการเขียนโปรแกรม JTAG / SWD / การแก้จุดบกพร่อง

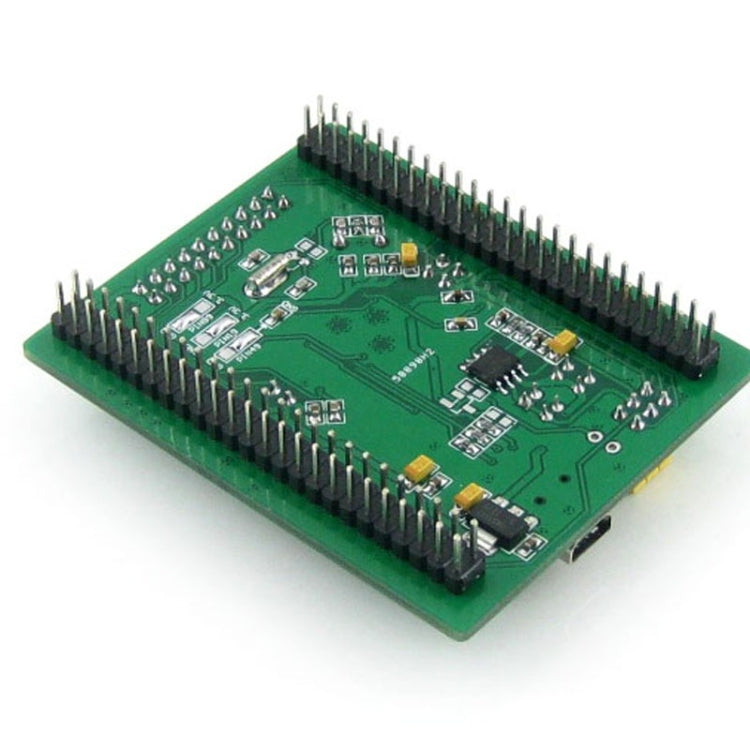

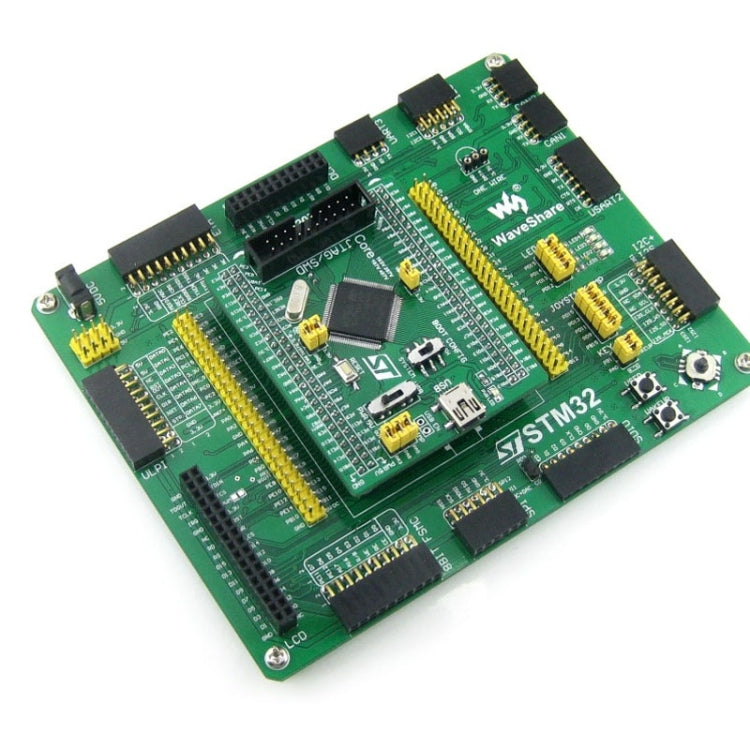

5. ระยะห่างส่วนหัว 2.54 มม. อนุญาตให้เสียบเข้ากับบอร์ดแอปพลิเคชันของคุณ
สิ่งที่มีอยู่บนเรือ
1. STM32F405RGT6: MCU STM32 ประสิทธิภาพสูงซึ่งมีคุณสมบัติ:
- แกนหลัก: Cortex-M4 32-bit RISC
- ความถี่ในการทำงาน: 168MHz, 210 DMIPS / 1.25 DMIPS / MHz
- แรงดันไฟฟ้า: 1.8V-3.6V
- แพ็คเกจ: LQFP64
- ความทรงจำ: แฟลช 1MB, 192 + 4kB SRAM
- การเชื่อมต่อการสื่อสาร MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x สามารถ
--1 x USB 2.0 อุปกรณ์ HS / FS / โฮสต์ / คอนโทรลเลอร์ OTG พร้อม DMA เฉพาะบนชิป PHY ความเร็วสูง
--1 x USB HS ULPI (ต้องใช้ PHY ภายนอก)
- ตัวแปลง AD & DA: 3 x AD (12-bit, 1μs, แชร์ 16 ช่อง); 2 x DA (12 บิต)
- การแก้จุดบกพร่อง / การเขียนโปรแกรม: รองรับอินเทอร์เฟซ JTAG / SWD (serial wire debug) รองรับ IAP
2. AMS1117-3.3: ตัวควบคุมแรงดันไฟฟ้า 3.3V
3. MIC2075-2: อุปกรณ์จัดการพลังงาน USB ออนบอร์ด
4. สวิตช์แหล่งจ่ายไฟขับเคลื่อนจากการเชื่อมต่อ 5Vin หรือ USB
5. การเลือกโหมดการบูตสำหรับการกำหนดค่าขา BOOT0
6. ไฟแสดงสถานะ
7. ไฟ LED VBUS
8. ปุ่มรีเซ็ต
9. คริสตัล 8M
10. คริสตัล 32.768K สำหรับ RTC ภายในพร้อมการสอบเทียบ
11. JTAG / SWD อินเทอร์เฟซ: สำหรับการดีบัก / การเขียนโปรแกรม
12. ขั้วต่อ USB ใช้สำหรับสร้างการสื่อสาร USB ระหว่างพีซีและบอร์ดพัฒนา STM32
13. MCU pins expander, VCC, GND และพิน I / O ทั้งหมดสามารถเข้าถึงได้บนตัวเชื่อมต่อส่วนขยายเพื่อการขยายเพิ่มเติม
14. หัวเข็มหมุด 5Vin จำเป็นต้องใช้แหล่งจ่ายไฟ 5V เมื่อใช้ USB HOST / OTG
15. จัมเปอร์ USB
- สั้นจัมเปอร์เมื่อใช้ USB
- เปิดจัมเปอร์เพื่อตัดการเชื่อมต่อจากพอร์ต I / O ที่เกี่ยวข้อง
16. จัมเปอร์เลือก VBAT
- สั้นจัมเปอร์เพื่อใช้แหล่งจ่ายไฟของระบบ
- เปิดจัมเปอร์เพื่อเชื่อมต่อ VBAT กับแหล่งจ่ายไฟภายนอกเช่นแบตเตอรี่
บรรจุภัณฑ์
1. Core405R x 1
2. สาย USB ชนิด A ถึง Mini-B x 1
3. ซีดีซอฟต์แวร์ x 1
1. Core405R เป็นบอร์ดหลัก STM32 MCU ที่ออกแบบมาสำหรับ STM32F405RGT6 รองรับการขยายเพิ่มเติม เหมาะอย่างยิ่งสำหรับการเริ่มต้นพัฒนาแอพพลิเคชั่นด้วยตระกูล STM32F
2. ระบบที่พร้อมใช้งานน้อยที่สุดรวมวงจรนาฬิกาวงจรควบคุม USB ขั้วต่อ USB 3. ฯลฯ
3. พอร์ต I / O ทั้งหมดสามารถเข้าถึงได้จากส่วนหัวของพิน
4. อินเทอร์เฟซการเขียนโปรแกรม JTAG / SWD / การแก้จุดบกพร่อง
5. ระยะห่างส่วนหัว 2.54 มม. อนุญาตให้เสียบเข้ากับบอร์ดแอปพลิเคชันของคุณ
สิ่งที่มีอยู่บนเรือ
1. STM32F405RGT6: MCU STM32 ประสิทธิภาพสูงซึ่งมีคุณสมบัติ:
- แกนหลัก: Cortex-M4 32-bit RISC
- ความถี่ในการทำงาน: 168MHz, 210 DMIPS / 1.25 DMIPS / MHz
- แรงดันไฟฟ้า: 1.8V-3.6V
- แพ็คเกจ: LQFP64
- ความทรงจำ: แฟลช 1MB, 192 + 4kB SRAM
- การเชื่อมต่อการสื่อสาร MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x สามารถ
--1 x USB 2.0 อุปกรณ์ HS / FS / โฮสต์ / คอนโทรลเลอร์ OTG พร้อม DMA เฉพาะบนชิป PHY ความเร็วสูง
--1 x USB HS ULPI (ต้องใช้ PHY ภายนอก)
- ตัวแปลง AD & DA: 3 x AD (12-bit, 1μs, แชร์ 16 ช่อง); 2 x DA (12 บิต)
- การแก้จุดบกพร่อง / การเขียนโปรแกรม: รองรับอินเทอร์เฟซ JTAG / SWD (serial wire debug) รองรับ IAP
2. AMS1117-3.3: ตัวควบคุมแรงดันไฟฟ้า 3.3V
3. MIC2075-2: อุปกรณ์จัดการพลังงาน USB ออนบอร์ด
4. สวิตช์แหล่งจ่ายไฟขับเคลื่อนจากการเชื่อมต่อ 5Vin หรือ USB
5. การเลือกโหมดการบูตสำหรับการกำหนดค่าขา BOOT0
6. ไฟแสดงสถานะ
7. ไฟ LED VBUS
8. ปุ่มรีเซ็ต
9. คริสตัล 8M
10. คริสตัล 32.768K สำหรับ RTC ภายในพร้อมการสอบเทียบ
11. JTAG / SWD อินเทอร์เฟซ: สำหรับการดีบัก / การเขียนโปรแกรม
12. ขั้วต่อ USB ใช้สำหรับสร้างการสื่อสาร USB ระหว่างพีซีและบอร์ดพัฒนา STM32
13. MCU pins expander, VCC, GND และพิน I / O ทั้งหมดสามารถเข้าถึงได้บนตัวเชื่อมต่อส่วนขยายเพื่อการขยายเพิ่มเติม
14. หัวเข็มหมุด 5Vin จำเป็นต้องใช้แหล่งจ่ายไฟ 5V เมื่อใช้ USB HOST / OTG
15. จัมเปอร์ USB
- สั้นจัมเปอร์เมื่อใช้ USB
- เปิดจัมเปอร์เพื่อตัดการเชื่อมต่อจากพอร์ต I / O ที่เกี่ยวข้อง
16. จัมเปอร์เลือก VBAT
- สั้นจัมเปอร์เพื่อใช้แหล่งจ่ายไฟของระบบ
- เปิดจัมเปอร์เพื่อเชื่อมต่อ VBAT กับแหล่งจ่ายไฟภายนอกเช่นแบตเตอรี่
บรรจุภัณฑ์
1. Core405R x 1
2. สาย USB ชนิด A ถึง Mini-B x 1
3. ซีดีซอฟต์แวร์ x 1
