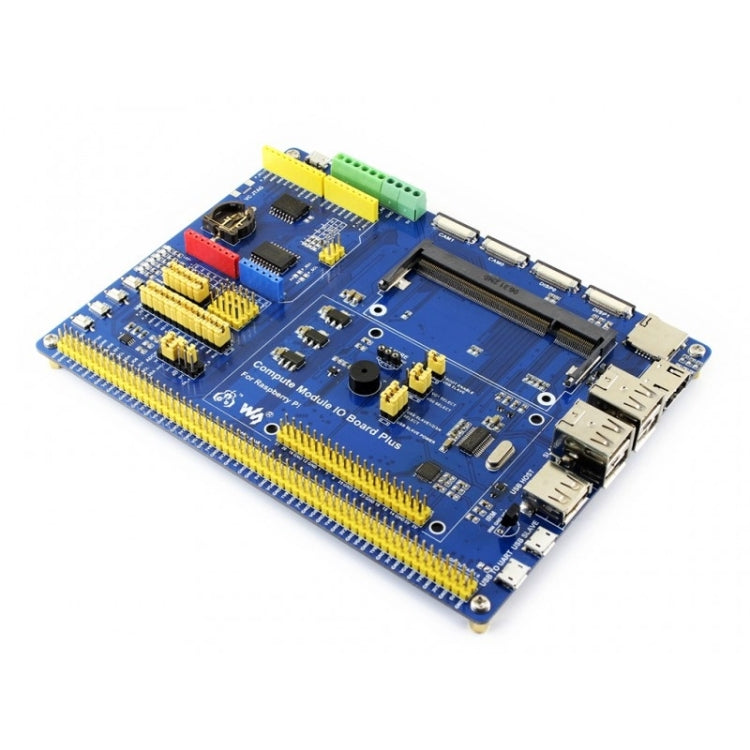

Waveshare Compute Module IO Board Plus สำหรับ Raspberry Pi CM3 / CM3L / CM3+ / CM3+L, For Raspberry Pi CM3

ภาพรวม
Compute Module IO Board Plus เป็นบอร์ดพัฒนาที่คุณสามารถเสียบ Raspberry Pi Compute Module เข้ากับและใช้ทรัพยากรของ Pi ได้อย่างยืดหยุ่นมากขึ้น เข้ากันได้กับ Compute Module IO Board V3 จาก Raspberry Pi Foundation พร้อมกับส่วนประกอบการใช้งานทั่วไปต่างๆ

คุณสมบัติ IO Board Plus ของโมดูลคำนวณ
1. ใช้งานร่วมกับ Compute Module IO Board V3 จาก Raspberry Pi Foundation
2. Raspberry Pi GPIO header สำหรับเชื่อมต่อ Raspberry Pi HATs ประเภทต่างๆ
3. การเชื่อมต่อ Arduino ยังรองรับ Arduino shields
4. อินเทอร์เฟซ 1-WIRE สำหรับเชื่อมต่ออุปกรณ์บัสเดี่ยวเช่น DS18B20
5. ปุ่ม 4x, LED 4x, 1x Buzzer สำหรับการทดสอบ I / O
6. ออนบอร์ด USB HUB ช่วยให้สามารถเชื่อมต่ออุปกรณ์ USB ได้มากขึ้น
7. ตัวรับสัญญาณ IR, รีโมทคอนโทรล IR สามารถใช้ได้
8. ออนบอร์ด USB TO UART สำหรับการดีบักแบบอนุกรม
9. อินเทอร์เฟซเซนเซอร์
10. 10-bit ADC, 38KSPS, 11-ch (6-ch สำหรับอินเทอร์เฟซ Arduino, 5-ch สำหรับเซ็นเซอร์)
11. DAC 16 บิต 2 ช่อง
12. ออนบอร์ด RTC หนึ่งในฟังก์ชันทั่วไปและมีประโยชน์

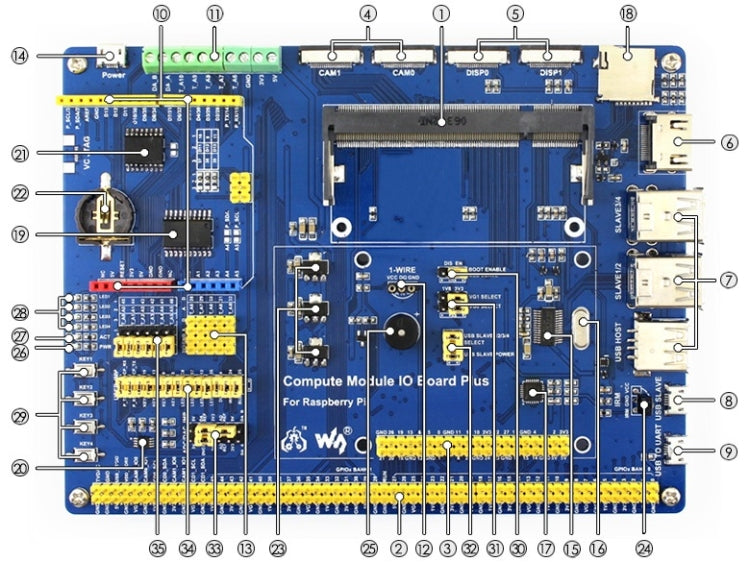

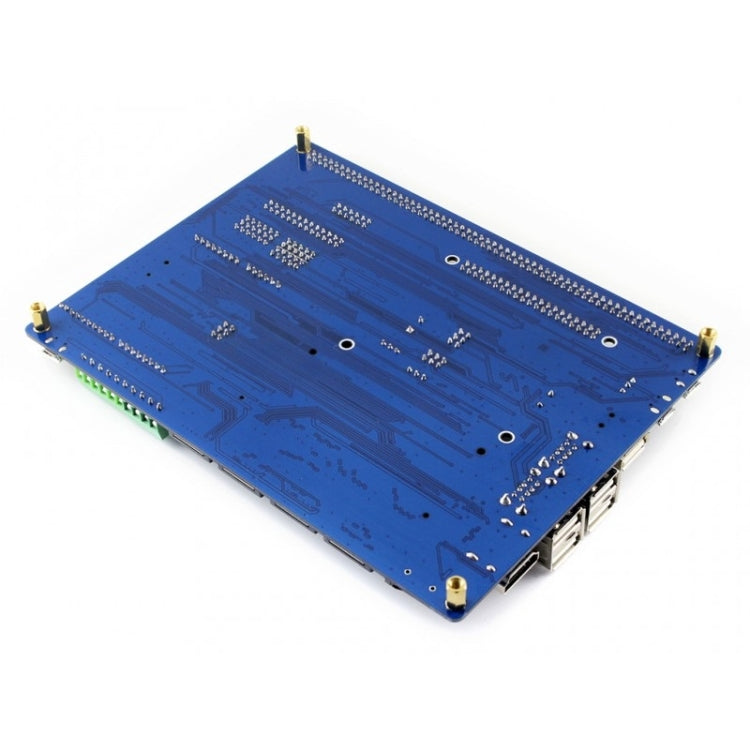

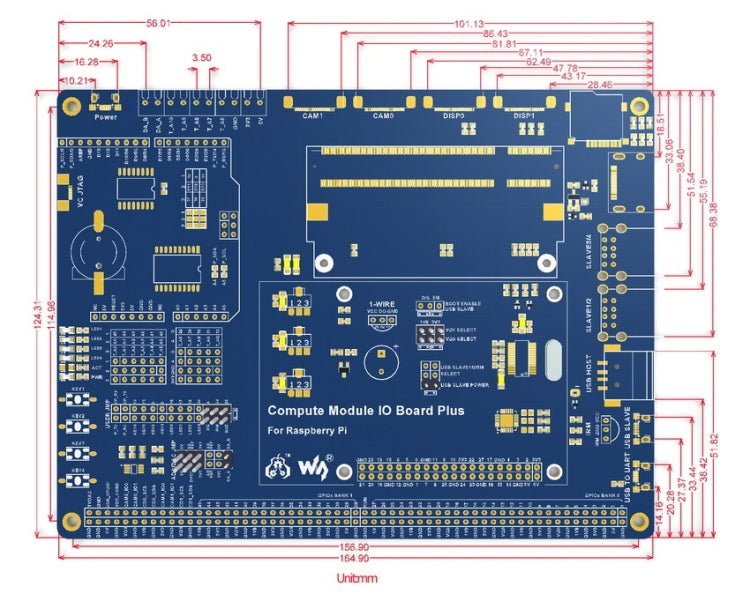

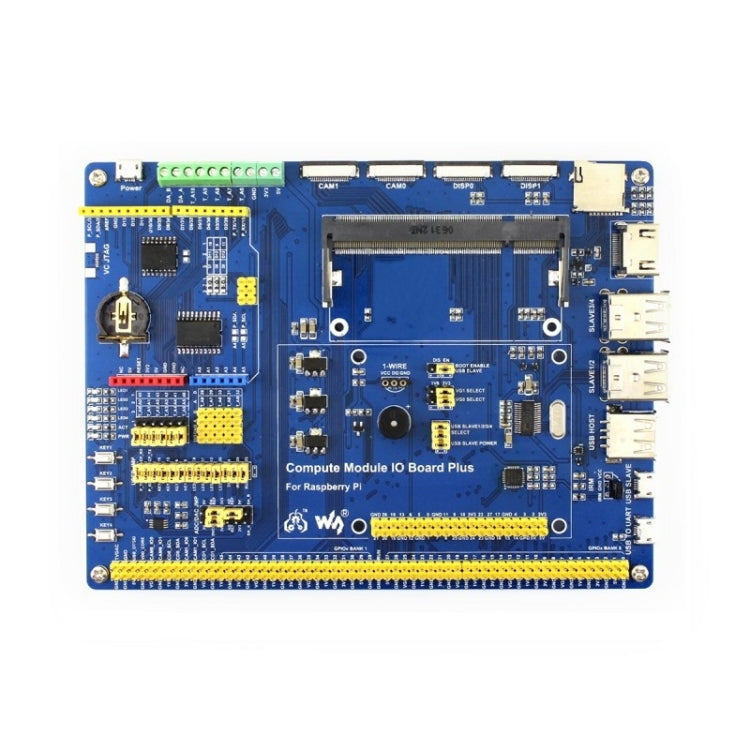

What i s บน Compute Module IO Board Plus

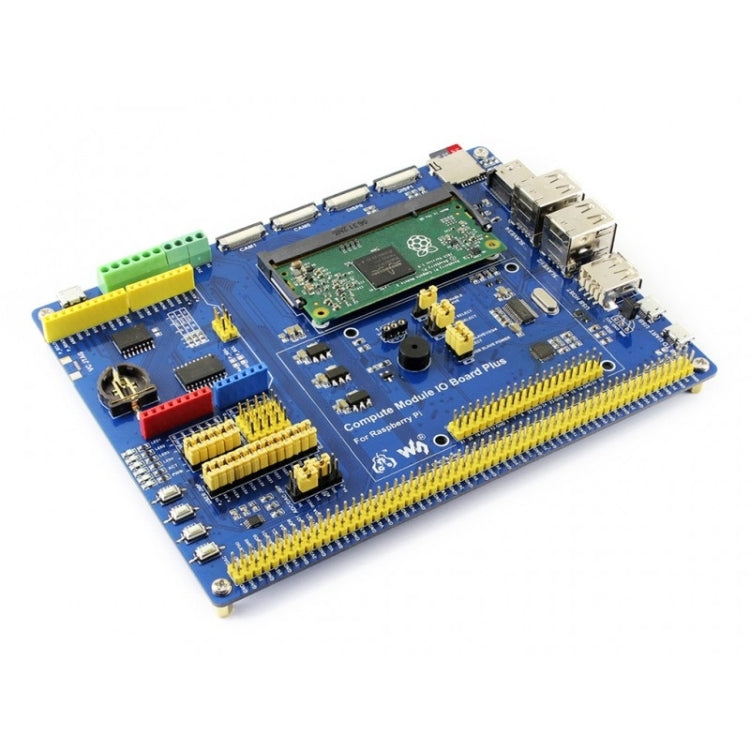

1. อินเทอร์เฟซ Compute Module: สำหรับเชื่อมต่อ Compute Module (CM3 / CM3L / CM3 + / CM3 + L)
2. ส่วนหัว GPIO ของ Compute Module: แยกพินของ Compute Module ทั้งหมด
3. Raspberry Pi GPIO header: สำหรับเชื่อมต่อ Raspberry Pi HATs
4. อินเทอร์เฟซ CSI: พอร์ตกล้องสำหรับเชื่อมต่อ Raspberry Pi Camera
5. อินเทอร์เฟซ DSI: พอร์ตแสดงผลสำหรับเชื่อมต่อ Raspberry Pi LCD
6. พอร์ต HDMI
7. พอร์ต USB: สำหรับเชื่อมต่ออุปกรณ์ USB
8. อินเทอร์เฟซ USB SLAVE: ช่วยให้คุณสามารถเบิร์นอิมเมจระบบใน Compute Module 3
9. อินเทอร์เฟซ USB TO UART: สำหรับการดีบักแบบอนุกรม
10. Arduino header: สำหรับเชื่อมต่อ Arduino shields
11. ขั้วต่อสกรูอินพุต / เอาท์พุต AD / DA
12. อินเทอร์เฟซ 1-WIRE: สำหรับเชื่อมต่ออุปกรณ์บัสเดียวเช่น DS18B20
13. อินเทอร์เฟซเซนเซอร์
14. พอร์ตไฟ: 5V 2.5A
15. FE1.1S: ชิป USB HUB
16. คริสตัล 12MHz
17. CP2102: ตัวแปลง USB เป็น UART
18. ช่องเสียบการ์ด Micro SD: ใส่การ์ด Micro SD ที่มีระบบเบิร์นก่อนเพื่อเริ่มการทำงานของ Compute Module 3 Lite
19. TLC1543: ตัวแปลง AD
20. DAC8552: DAC 16 บิต 2 ช่อง
21. DS3231: ชิป RTC ความแม่นยำสูงอินเทอร์เฟซ I2C
22. ที่ใส่แบตเตอรี่ RTC: รองรับแบตเตอรี่ CR1220
23. ตัวควบคุมแรงดันไฟฟ้า: 3.3V / 2.5V / 1.8V
24. LFN0038K: ตัวรับสัญญาณ IR
25. ออด
26. ไฟแสดงสถานะ
27. ตัวบ่งชี้ ACT: แสดงสถานะการ์ด Micro SD
28. ไฟ LED ของผู้ใช้
29. คีย์ผู้ใช้
30. การเลือกบูต
- EN: เปิดใช้งานพีซีเพื่อเข้าถึงการ์ด SD / eMMC ผ่าน USB SLAVE
- DIS: Compute Module จะบูตจากการ์ด SD / eMMC
31. การเลือกพลังงาน VGx: กำหนดค่าระดับ I / O
32. USB HUB เปิดใช้งานจัมเปอร์: เปิดใช้งาน HUB และการเลือกพลังงาน USB SLAVE
33. การกำหนดค่า ADC / DAC: กำหนดค่าแหล่งจ่ายไฟและแรงดันอ้างอิงของ ADC / DAC
34. การกำหนดค่าอุปกรณ์ต่อพ่วง: กำหนดค่าพินควบคุมของ UART, คีย์ผู้ใช้, LED ของผู้ใช้, อินเทอร์เฟซ 1-WIRE, ตัวรับสัญญาณ IR และกริ่ง
35. การเลือก Arduino AD
- เชื่อมต่อ 1 และ 2: Arduino A0-A5 เป็นพินควบคุมดิจิตอล
- เชื่อมต่อ 2 และ 3: Arduino A0-A5 เป็นอินพุต AD
