Waveshare 4 พอร์ต USB HUB HAT สำหรับ Raspberry Pi

ภาพรวม
1. นี่คือฮับ USB 4 พอร์ตสำหรับ Raspberry Pi ให้ความสามารถ USB เพิ่มเติมกับ Pi ของคุณยิ่งไปกว่านั้นมีตัวแปลง USB เป็น UART เพื่อการสื่อสารแบบอนุกรมที่ง่าย
2. สามารถทำงานร่วมกับ Pi รุ่นต่างๆได้และขนาดของบอร์ดออกแบบมาให้พอดีกับ Zero / Zero W.

คุณสมบัติ USB HUB HAT
1. พอร์ต USB 4 พอร์ตเข้ากันได้กับ USB2.0 / 1.1
2. ออนบอร์ด USB ไปยัง UART สะดวกสำหรับการดีบักแบบอนุกรม Raspberry Pi
3. ออนบอร์ดไฟแสดงสถานะหลายตัวสำหรับตรวจสอบสถานะของพลังงาน USB เป็น UART และพอร์ต USB แต่ละพอร์ต

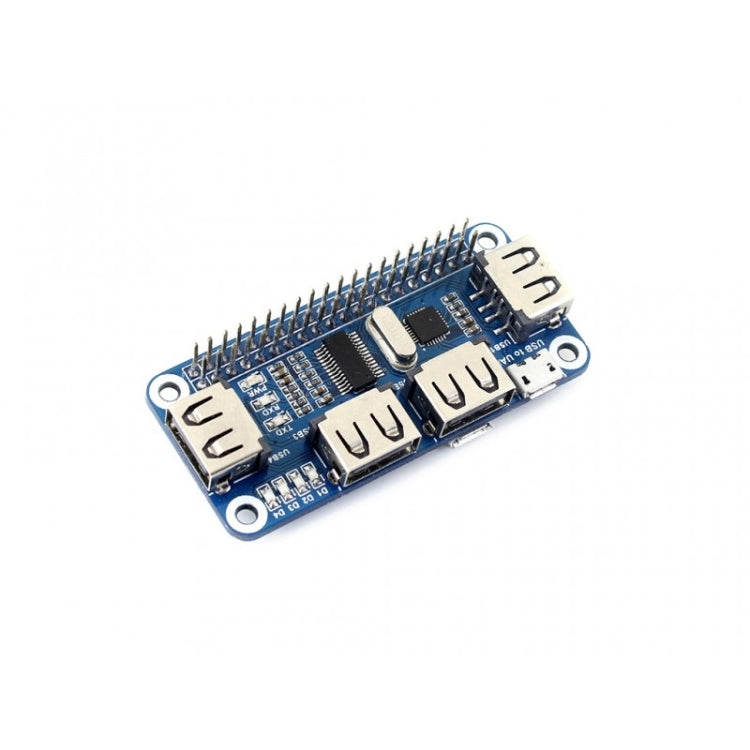

สิ่งที่อยู่ใน USB HUB HAT
1. อินเตอร์เฟซ Raspberry Pi GPIO: สำหรับเชื่อมต่อ Raspberry Pi
2. USB เป็น UART: สำหรับควบคุม Raspberry Pi ผ่านขั้วอนุกรม

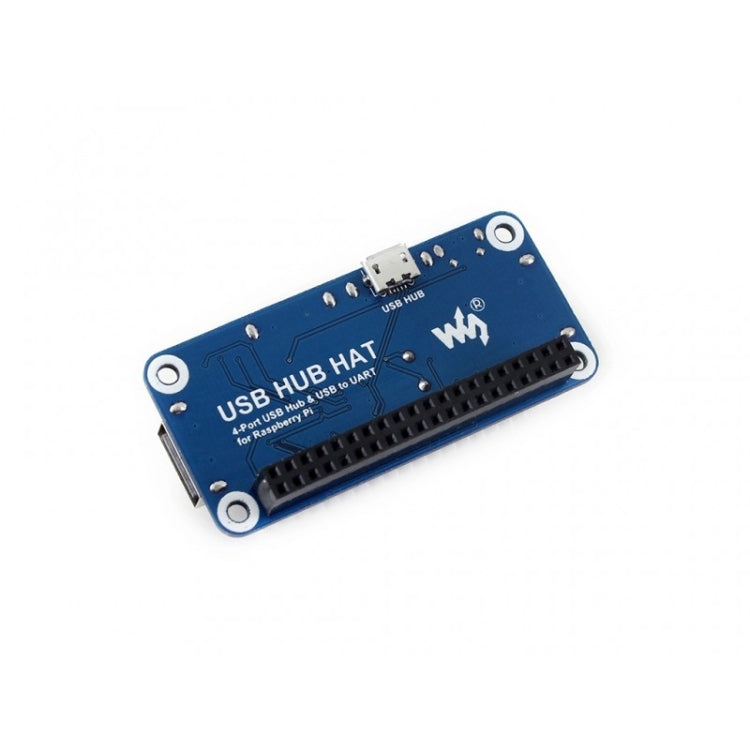

3. อินเทอร์เฟซ USB HUB (ด้านล่าง): สำหรับเชื่อมต่อ HUB เข้ากับพอร์ต Raspberry Pi USB

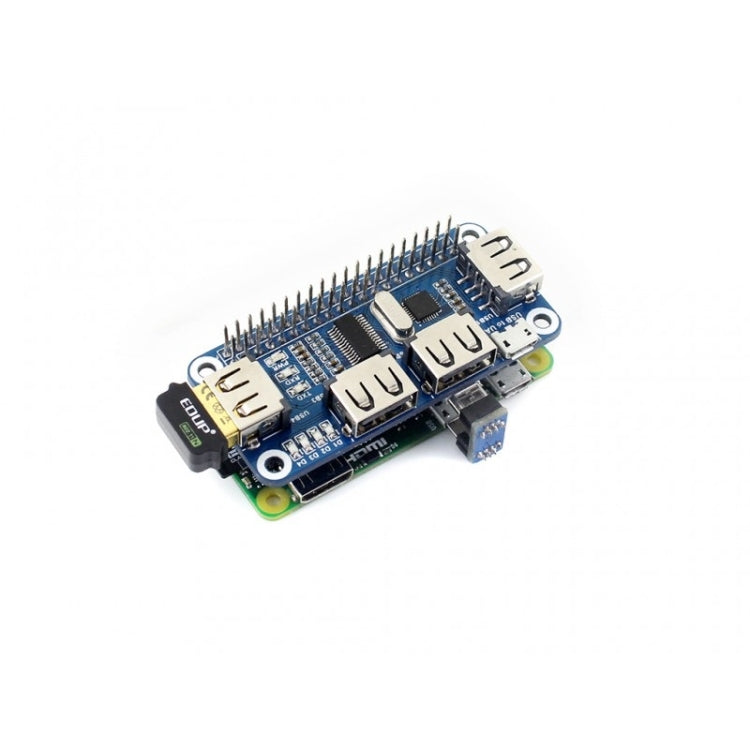

- Raspberry Pi Zero / Zero W: เชื่อมต่อผ่านขั้วต่อ Micro USB

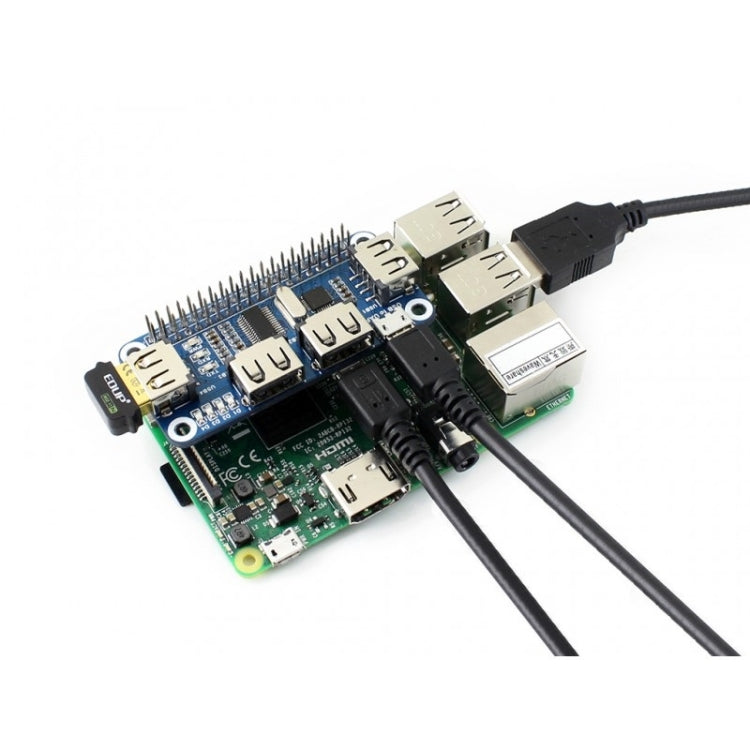

- Raspberry Pi B + / 2B / 3B / 3B +: เชื่อมต่อผ่านสาย Micro USB
4. พอร์ตขยาย USB: USB1 ~ USB4.0
5. ไฟแสดงพอร์ต USB: ไฟแสดงเฉพาะสำหรับพอร์ต USB แต่ละพอร์ต, D1 ~ D4 สำหรับ USB1 ~ USB4 ตามลำดับ
6. ไฟแสดงสถานะ
7. ไฟแสดงสถานะ USB เป็น UART
8. FE1.1S: ชิป USB HUB
9. คริสตัล 12MHz
10. CP2102: ตัวแปลง USB เป็น UART

ข้อมูลจำเพาะ
1. แรงดันไฟฟ้า: 5V

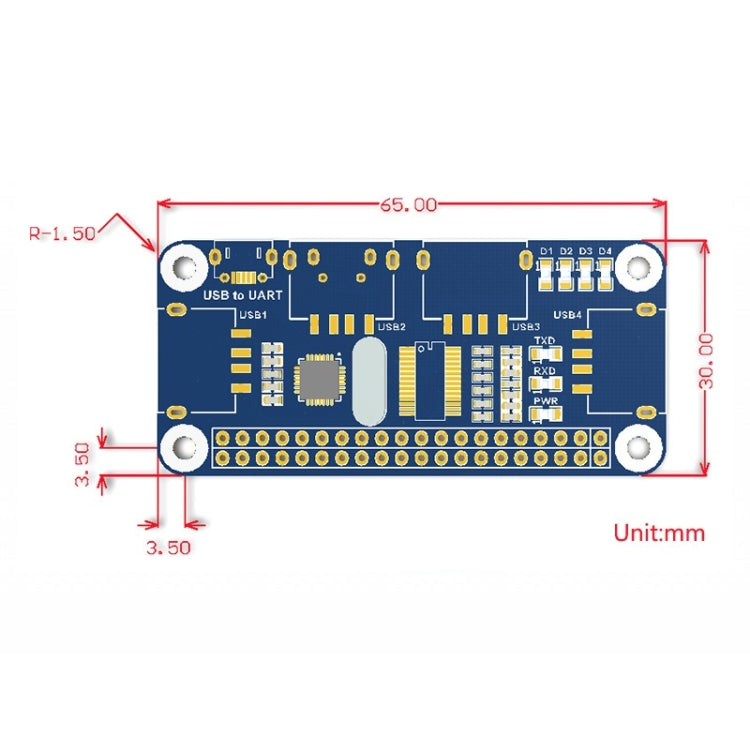

2. ขนาด: 65 มม. * 30 มม
3. ขนาดรูยึด: 3.0 มม
4. เนื้อหาแพคเกจ:
- ฮับ USB HUB x1
- ขั้วต่อไมโคร USB x1
- สายไมโคร USB x1
- ชุดสกรู RPi (2 ชิ้น) x1
