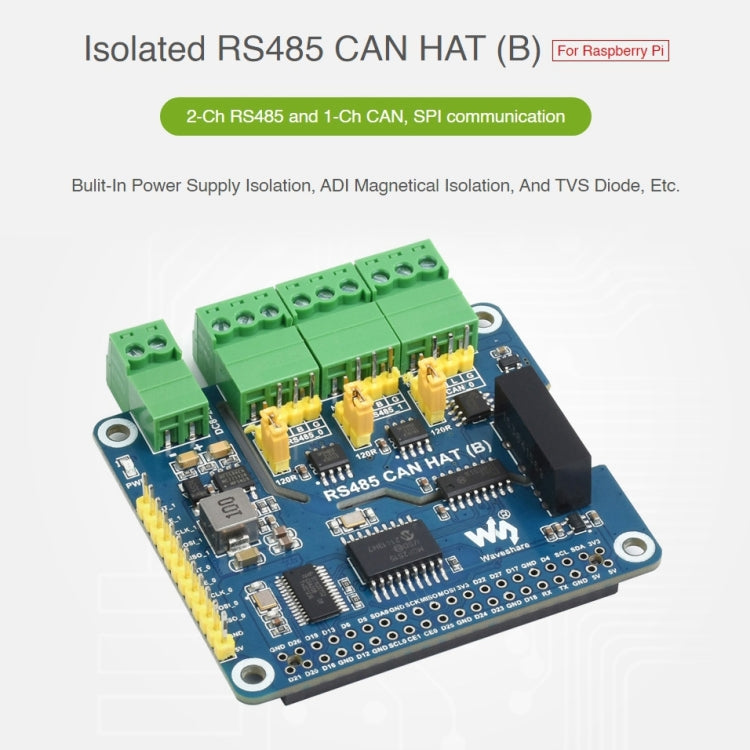

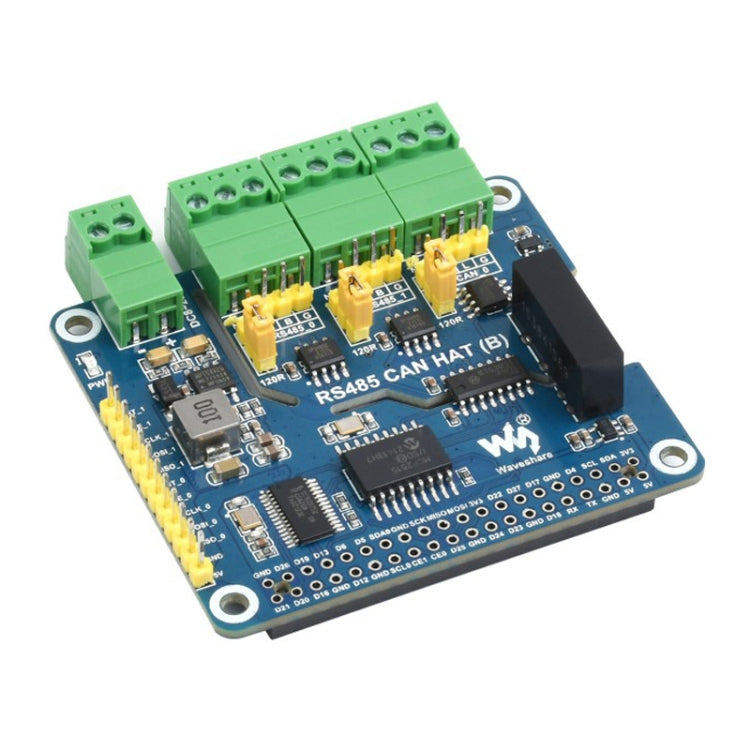

Waveshare แยก RS485 CAN HAT สำหรับ Raspberry Pi

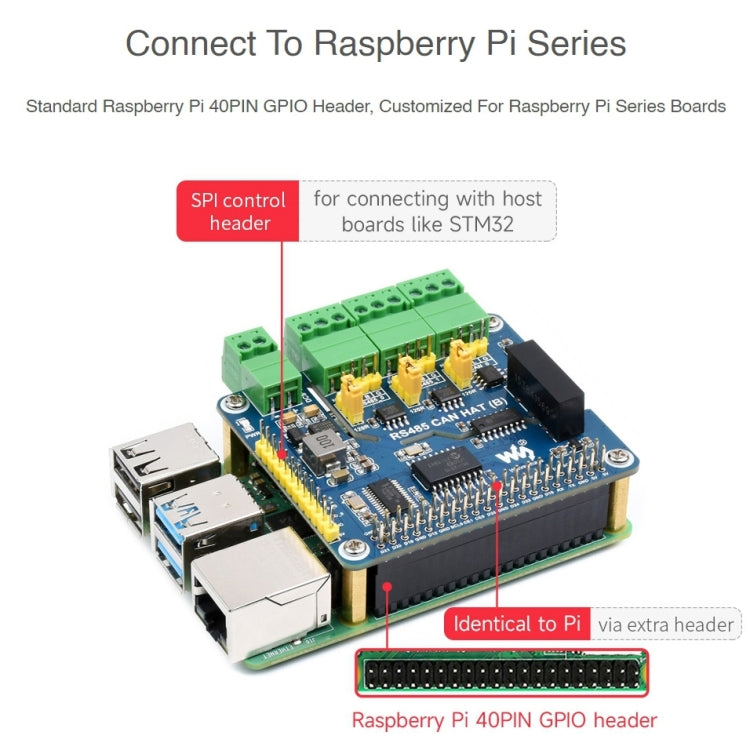

1. ส่วนหัวส่วนขยาย Raspberry Pi 40PIN GPIO มาตรฐาน รองรับบอร์ดซีรีย์ Raspberry Pi

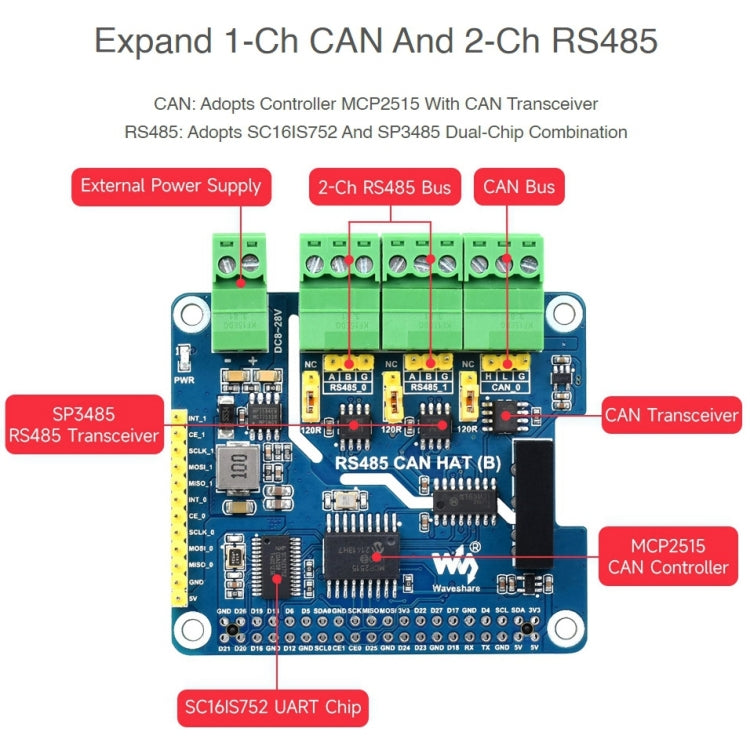

2. 1-Ch CAN ใช้คอนโทรลเลอร์ MCP2515 และตัวรับส่งสัญญาณ CAN แปลง SPI เป็น CAN
3. 2-Ch RS485 ใช้ชิปคู่ SC16IS752+SP3485 แปลง SPI เป็น RS485

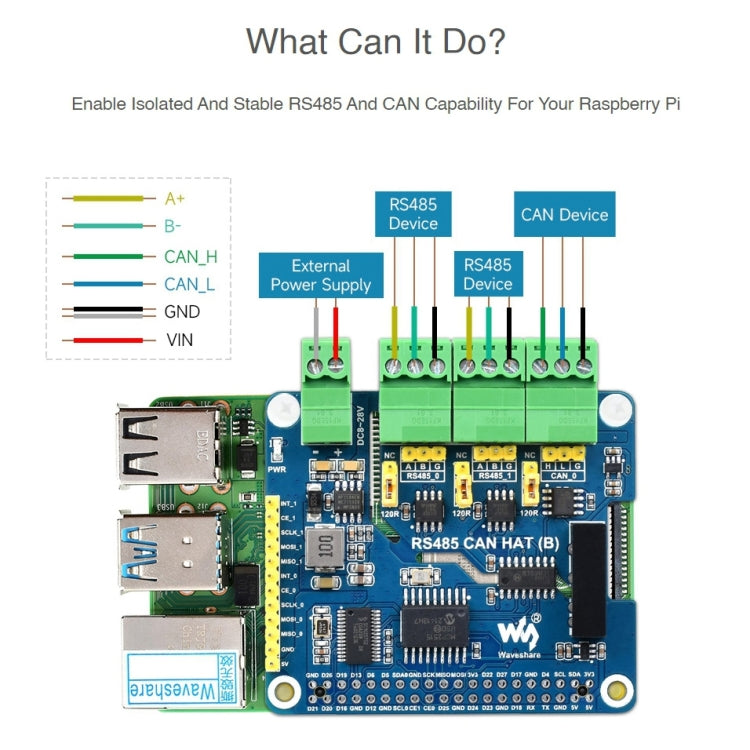

4. วงจรแปลงไฟออนบอร์ดรองรับแหล่งจ่ายไฟแรงดันไฟฟ้ากว้าง 8 ~ 28V สามารถจ่ายไฟให้กับ Raspberry Pi ในเวลาเดียวกัน

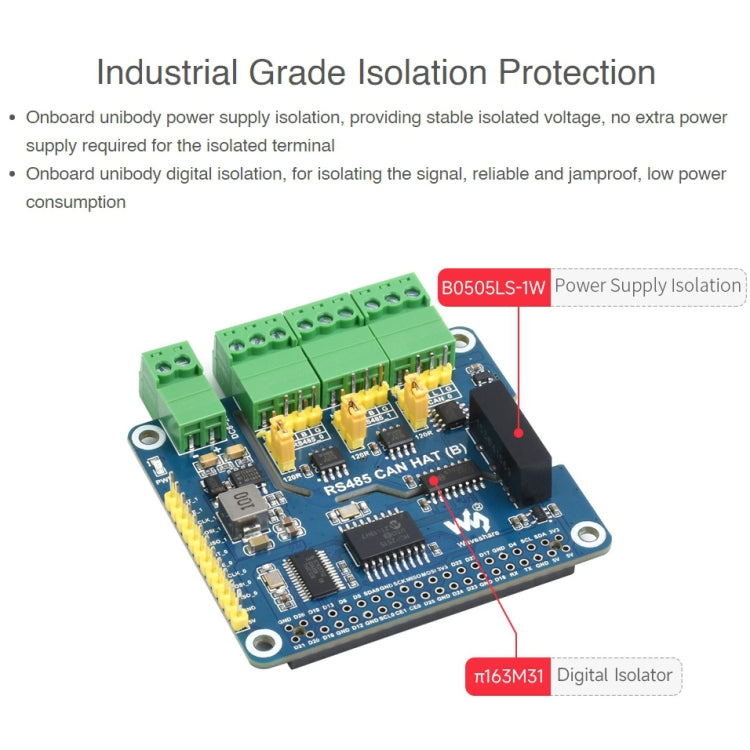

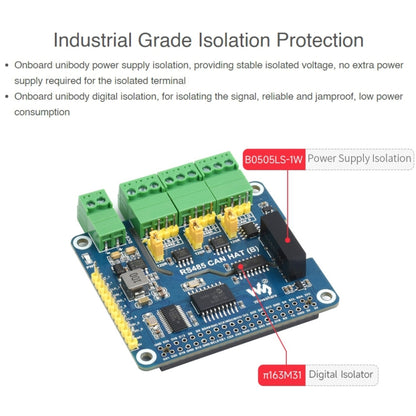

5. การแยกแหล่งจ่ายไฟแบบยูนิบอดี้ออนบอร์ด ให้แรงดันไฟฟ้าแยกที่เสถียร ไม่จำเป็นต้องใช้แหล่งจ่ายไฟเพิ่มเติมสำหรับเทอร์มินัลแบบแยก
6. การแยกสัญญาณดิจิตอลแบบ unibody ออนบอร์ดสำหรับแยกสัญญาณ เชื่อถือได้และป้องกันการติดขัด ใช้พลังงานต่ำ
7. Onboard TVS (Transient Voltage Suppressor) ลดแรงดันไฟกระชากและแรงดันสไปค์ชั่วคราวในวงจรได้อย่างมีประสิทธิภาพ ป้องกันฟ้าผ่าและป้องกันไฟฟ้าสถิตย์
8. ออนบอร์ดรีเซ็ตฟิวส์และไดโอดป้องกัน, ให้แน่ใจว่าเอาท์พุทปัจจุบัน/แรงดันคงที่, ให้กระแสเกิน/ป้องกันแรงดันเกิน, ปรับปรุงความต้านทานแรงกระแทก
9. ตัวต้านทานเทอร์มินอล 120 โอห์มออนบอร์ด กำหนดค่าโดยจัมเปอร์

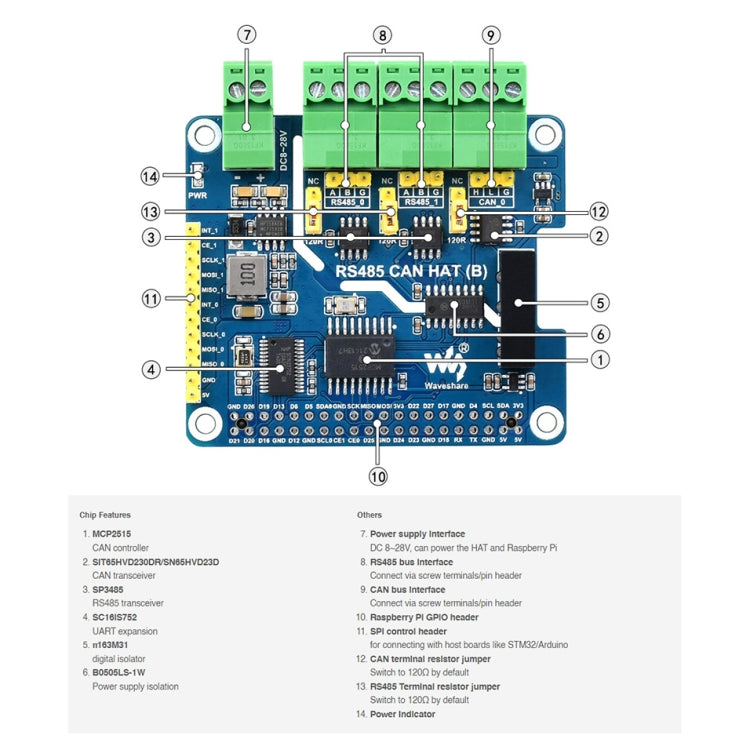

10. ขั้วต่อออนบอร์ดและส่วนหัวของพิน การเชื่อมต่อที่สะดวกยิ่งขึ้น

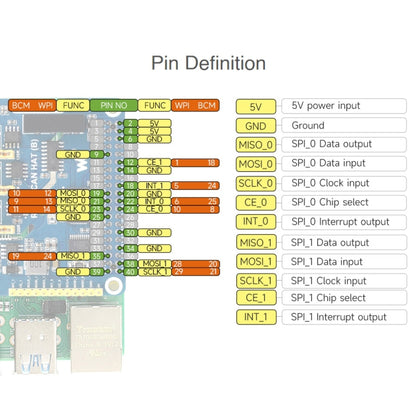

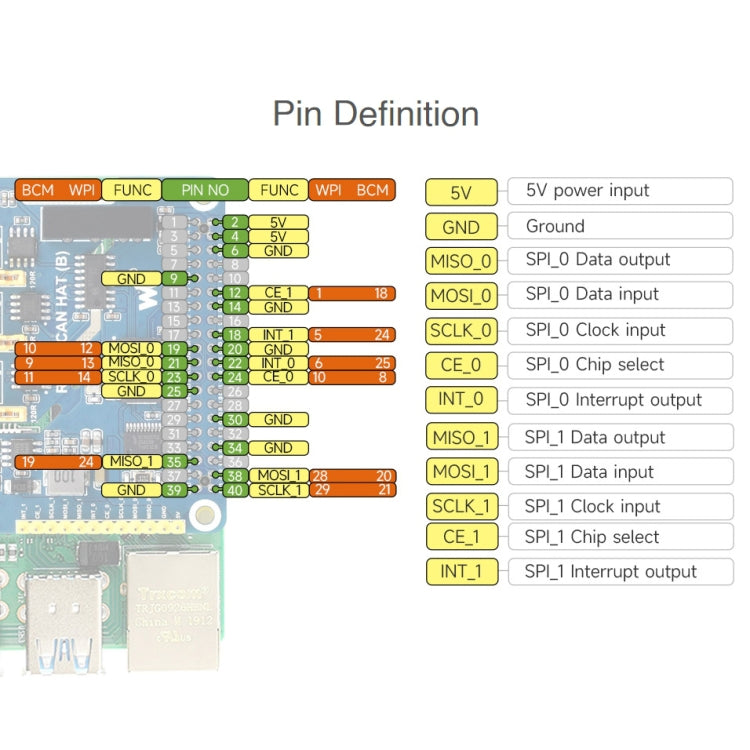

11. หมุดควบคุม Breakout SPI สำหรับเชื่อมต่อกับบอร์ดควบคุมโฮสต์
