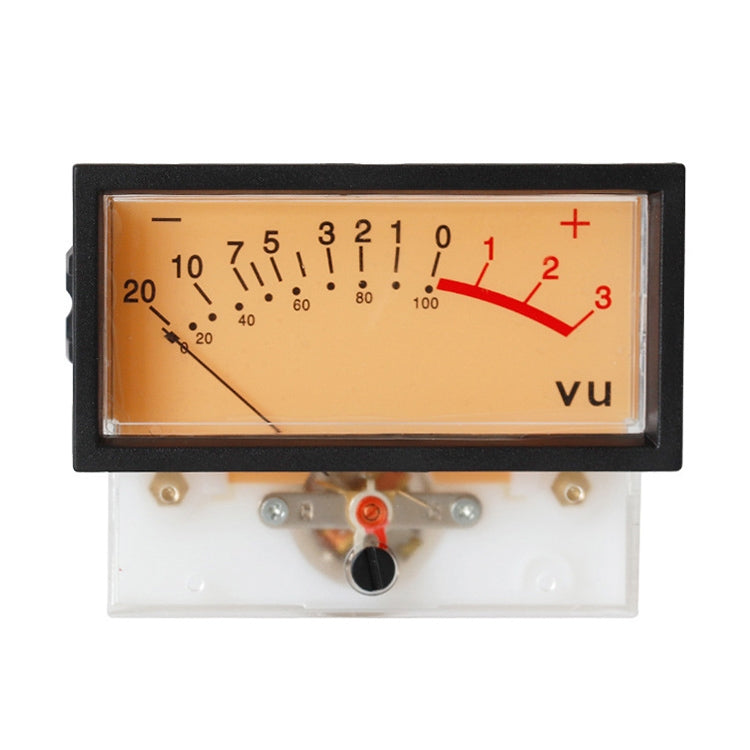

TN-73 ความแม่นยำสูง VU Meter DB Power Discharge Flat Meter Mixer Power Meter, TN-73
TN-73 ความแม่นยำสูง VU Meter DB Power Discharge Flat Meter Mixer Power Meter, TN-73
TN-73 ความแม่นยำสูง VU Meter DB Power Discharge Flat Meter Mixer Power Meter, TN-73
Regular price
947.07 ฿
Regular price
947.07 ฿
Sale price
Unit price
per
ข้อมูลจำเพาะ b>
1. ชิ้นส่วนที่เคลื่อนย้ายได้: ขดลวดที่เคลื่อนย้ายได้
2. วัสดุชี้: แถบเงินนิกเกิล
3. ตัวชี้สี: สีดำ
4. ทิศทางของตัวชี้สวิง: จากซ้ายไปขวา
5. ความยาวของตัวชี้: 30 +/- 1 มม. จากแกนกลางถึงจุดสิ้นสุดของเข็ม
6. ตัวชี้ความกว้าง: 0.45 +/- 0.05 มม
7. ทิศทางการใช้งาน: แนวตั้ง
8. จำกัด อุณหภูมิในการทำงาน: -10 องศา C ถึง + 60 องศา C RH 35 ถึง 85%
9. จำกัด การจัดเก็บอุณหภูมิ: -20 องศา C ถึง + 60 องศา C RH 35-85%
10. เงื่อนไขบัดกรี: วางเทอร์มินัลประมาณ 3 มม. ลงในแผ่นดีบุกที่มีอุณหภูมิ 230 องศาเซลเซียสเวลาการจัดวางคือ 3.5 วินาที หลังจากการทดสอบนี้ 7-14 รายการยังคงเป็นปกติ
11. อุณหภูมิบัดกรี: ถือปืนบัดกรีที่ 350A ?? เป็นเวลา 3.5 วินาทีและปลายด้านหน้าของเทอร์มินัลอยู่ที่ประมาณ 3 มม. สัมผัสกับปืนบัดกรี หลังจากการทดสอบนี้รายการ 7-14 ยังคงเป็นปกติ
12. Anti-Static: ใช้ผ้าไนลอนแห้งเพื่อทดสอบพื้นผิวฝาครอบโปร่งใสในทิศทางเดียวกันเป็นเวลาสามครั้ง ทำเครื่องหมายความแตกต่างของตัวชี้ต่ำกว่า 1/3 ของความยาวขนาดและกลับไปที่ศูนย์หลังจากสามวินาที
13. สเปคหลอดไฟ: DC12V 12W
หมายเหตุ: อย่าวางมิเตอร์ในแสงแดดโดยตรงและเก็บมิเตอร์ในกล่องบรรจุเพื่อป้องกันสิ่งแปลกปลอมจากการเข้าสู่มิเตอร์
ประสิทธิภาพไฟฟ้า b>
1. เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ 20 องศาเซลเซียส 70% ไม่มีความแตกต่างในผลการทดสอบนอกจากนี้ยังสามารถทดสอบภายใต้อุณหภูมิปกติและความชื้น
2. กระแสไฟฟ้าไข้หวัดใหญ่ระดับ: ตัวชี้ความไว 1mA +/- 5% จากระดับศูนย์ไปจนถึงระดับ ucpper (ตำแหน่งเต็มรูปแบบ)
3. ความต้านทานภายใน: 50ohm +/- 5%
4. ความต้านทานฉนวน: สูงกว่า 500V DC บวก 50m โอห์มสำหรับวงจรการชาร์จของมิเตอร์กล่องด้านนอก ความต้านทานฉนวนกันความร้อนระหว่างท่อของมิเตอร์และวงจรการชาร์จได้รับการทดสอบที่ 500V DC Voltage
5. ศูนย์ตำแหน่ง: มิเตอร์อยู่ในตำแหน่งมาตรฐาน สถานที่ที่ปลายด้านหน้าของตัวชี้ถูกรวมเข้ากับศูนย์ขนาดศูนย์เป็นข้อมูลอ้างอิง ข้อผิดพลาดที่อนุญาตของการทับซ้อนระหว่างตัวชี้และระดับศูนย์คือ +/- 1 มม.
6. การปรับสมดุล: ช่วงข้อผิดพลาดที่อนุญาต± 1 มม. เมื่อตำแหน่งมาตรฐานของมิเตอร์เอียง 90 องศาก่อนและหลังการใช้งาน
7. Stick Pointer: เพิ่มสามเท่าของกระแสเต็มในปัจจุบันมากกว่าปัจจุบันลดลงอย่างช้าๆถึง 1/2 ของการอ่านไข้หวัดไฟฟ้าแล้วตัวชี้จะกลับไปที่ 1/3 ของสเกล
8. แรงเสียดทาน: ช่วงข้อผิดพลาดของการระบุจุดหรือไม่? ± 1 มม. เมื่อมีการเพิ่มกระแสไฟฟ้าลงในมิเตอร์และค่อยๆเพิ่มขึ้นหรือลดลงในค่าที่แน่นอน
9. การเบรก: ทันทีเพิ่ม 2/3 ของปัจจุบันของแผ่นหน้าปัดภายในหนึ่งวินาทีจากจุดเริ่มต้นไปยังตำแหน่งที่ระบุโดยตัวชี้
การทดสอบพิเศษ b>
1. การทดสอบโหลด: อินพุตสิบเท่าของกระแสเต็มทุกห้าวินาทีทำซ้ำการกระทำนี้เป็นเวลาเก้าครั้ง แต่ละครั้งคือ 0.5 วินาที, 7 ถึง 14 รายการยังคงเป็นปกติหลังจากการทดสอบนี้
2. การทดสอบการสั่นสะเทือน: หลังจากบรรจุมิเตอร์มันถูกเขย่าขึ้นและลง 4 มม. ทุก ๆ 1,000 ครั้งต่อนาทีบนแผ่นสั่นสะเทือน 10 นาทีในแต่ละทิศทาง หลังจากการทดสอบนี้ 7-14 รายการยังคงเป็นปกติ
3. การทดสอบผลกระทบ: มิเตอร์ลดลงจากความสูง 30 ซม. ถึงบอร์ดหนา 3 ซม. หลังจากได้รับการบรรจุและการทดสอบดำเนินการในสามทิศทาง X.Y.Z 7-14 รายการยังคงปกติหลังจากการทดสอบนี้
4. การทดสอบความน่าเชื่อถือ: ขีด จำกัด ของ Electrofluency ยังคงอยู่ภายในมาตรฐานหลังจาก 100,000 จุดแก้ไขจุดอินพุตปัจจุบัน
5. การทดสอบผลกระทบต่อสิ่งแวดล้อม: อุณหภูมิ 50A ?? ความชื้น 85% ยาวนาน 100 ชั่วโมงหลังจากการทดสอบนี้ 7-14 รายการยังคงเป็นปกติ
6. การทดสอบความตึงเครียดเทอร์มินัล: เทอร์มินัลต้องแบกความตึงเครียด 1 กิโลกรัมยาวนานเป็นเวลา 60 วินาที
1. ชิ้นส่วนที่เคลื่อนย้ายได้: ขดลวดที่เคลื่อนย้ายได้
2. วัสดุชี้: แถบเงินนิกเกิล
3. ตัวชี้สี: สีดำ
4. ทิศทางของตัวชี้สวิง: จากซ้ายไปขวา
5. ความยาวของตัวชี้: 30 +/- 1 มม. จากแกนกลางถึงจุดสิ้นสุดของเข็ม
6. ตัวชี้ความกว้าง: 0.45 +/- 0.05 มม
7. ทิศทางการใช้งาน: แนวตั้ง
8. จำกัด อุณหภูมิในการทำงาน: -10 องศา C ถึง + 60 องศา C RH 35 ถึง 85%
9. จำกัด การจัดเก็บอุณหภูมิ: -20 องศา C ถึง + 60 องศา C RH 35-85%
10. เงื่อนไขบัดกรี: วางเทอร์มินัลประมาณ 3 มม. ลงในแผ่นดีบุกที่มีอุณหภูมิ 230 องศาเซลเซียสเวลาการจัดวางคือ 3.5 วินาที หลังจากการทดสอบนี้ 7-14 รายการยังคงเป็นปกติ
11. อุณหภูมิบัดกรี: ถือปืนบัดกรีที่ 350A ?? เป็นเวลา 3.5 วินาทีและปลายด้านหน้าของเทอร์มินัลอยู่ที่ประมาณ 3 มม. สัมผัสกับปืนบัดกรี หลังจากการทดสอบนี้รายการ 7-14 ยังคงเป็นปกติ
12. Anti-Static: ใช้ผ้าไนลอนแห้งเพื่อทดสอบพื้นผิวฝาครอบโปร่งใสในทิศทางเดียวกันเป็นเวลาสามครั้ง ทำเครื่องหมายความแตกต่างของตัวชี้ต่ำกว่า 1/3 ของความยาวขนาดและกลับไปที่ศูนย์หลังจากสามวินาที
13. สเปคหลอดไฟ: DC12V 12W
หมายเหตุ: อย่าวางมิเตอร์ในแสงแดดโดยตรงและเก็บมิเตอร์ในกล่องบรรจุเพื่อป้องกันสิ่งแปลกปลอมจากการเข้าสู่มิเตอร์
ประสิทธิภาพไฟฟ้า b>
1. เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ 20 องศาเซลเซียส 70% ไม่มีความแตกต่างในผลการทดสอบนอกจากนี้ยังสามารถทดสอบภายใต้อุณหภูมิปกติและความชื้น
2. กระแสไฟฟ้าไข้หวัดใหญ่ระดับ: ตัวชี้ความไว 1mA +/- 5% จากระดับศูนย์ไปจนถึงระดับ ucpper (ตำแหน่งเต็มรูปแบบ)
3. ความต้านทานภายใน: 50ohm +/- 5%
4. ความต้านทานฉนวน: สูงกว่า 500V DC บวก 50m โอห์มสำหรับวงจรการชาร์จของมิเตอร์กล่องด้านนอก ความต้านทานฉนวนกันความร้อนระหว่างท่อของมิเตอร์และวงจรการชาร์จได้รับการทดสอบที่ 500V DC Voltage
5. ศูนย์ตำแหน่ง: มิเตอร์อยู่ในตำแหน่งมาตรฐาน สถานที่ที่ปลายด้านหน้าของตัวชี้ถูกรวมเข้ากับศูนย์ขนาดศูนย์เป็นข้อมูลอ้างอิง ข้อผิดพลาดที่อนุญาตของการทับซ้อนระหว่างตัวชี้และระดับศูนย์คือ +/- 1 มม.
6. การปรับสมดุล: ช่วงข้อผิดพลาดที่อนุญาต± 1 มม. เมื่อตำแหน่งมาตรฐานของมิเตอร์เอียง 90 องศาก่อนและหลังการใช้งาน
7. Stick Pointer: เพิ่มสามเท่าของกระแสเต็มในปัจจุบันมากกว่าปัจจุบันลดลงอย่างช้าๆถึง 1/2 ของการอ่านไข้หวัดไฟฟ้าแล้วตัวชี้จะกลับไปที่ 1/3 ของสเกล
8. แรงเสียดทาน: ช่วงข้อผิดพลาดของการระบุจุดหรือไม่? ± 1 มม. เมื่อมีการเพิ่มกระแสไฟฟ้าลงในมิเตอร์และค่อยๆเพิ่มขึ้นหรือลดลงในค่าที่แน่นอน
9. การเบรก: ทันทีเพิ่ม 2/3 ของปัจจุบันของแผ่นหน้าปัดภายในหนึ่งวินาทีจากจุดเริ่มต้นไปยังตำแหน่งที่ระบุโดยตัวชี้
การทดสอบพิเศษ b>
1. การทดสอบโหลด: อินพุตสิบเท่าของกระแสเต็มทุกห้าวินาทีทำซ้ำการกระทำนี้เป็นเวลาเก้าครั้ง แต่ละครั้งคือ 0.5 วินาที, 7 ถึง 14 รายการยังคงเป็นปกติหลังจากการทดสอบนี้
2. การทดสอบการสั่นสะเทือน: หลังจากบรรจุมิเตอร์มันถูกเขย่าขึ้นและลง 4 มม. ทุก ๆ 1,000 ครั้งต่อนาทีบนแผ่นสั่นสะเทือน 10 นาทีในแต่ละทิศทาง หลังจากการทดสอบนี้ 7-14 รายการยังคงเป็นปกติ
3. การทดสอบผลกระทบ: มิเตอร์ลดลงจากความสูง 30 ซม. ถึงบอร์ดหนา 3 ซม. หลังจากได้รับการบรรจุและการทดสอบดำเนินการในสามทิศทาง X.Y.Z 7-14 รายการยังคงปกติหลังจากการทดสอบนี้
4. การทดสอบความน่าเชื่อถือ: ขีด จำกัด ของ Electrofluency ยังคงอยู่ภายในมาตรฐานหลังจาก 100,000 จุดแก้ไขจุดอินพุตปัจจุบัน
5. การทดสอบผลกระทบต่อสิ่งแวดล้อม: อุณหภูมิ 50A ?? ความชื้น 85% ยาวนาน 100 ชั่วโมงหลังจากการทดสอบนี้ 7-14 รายการยังคงเป็นปกติ
6. การทดสอบความตึงเครียดเทอร์มินัล: เทอร์มินัลต้องแบกความตึงเครียด 1 กิโลกรัมยาวนานเป็นเวลา 60 วินาที
สเปค:
| น้ำหนักหีบห่อ |
|
