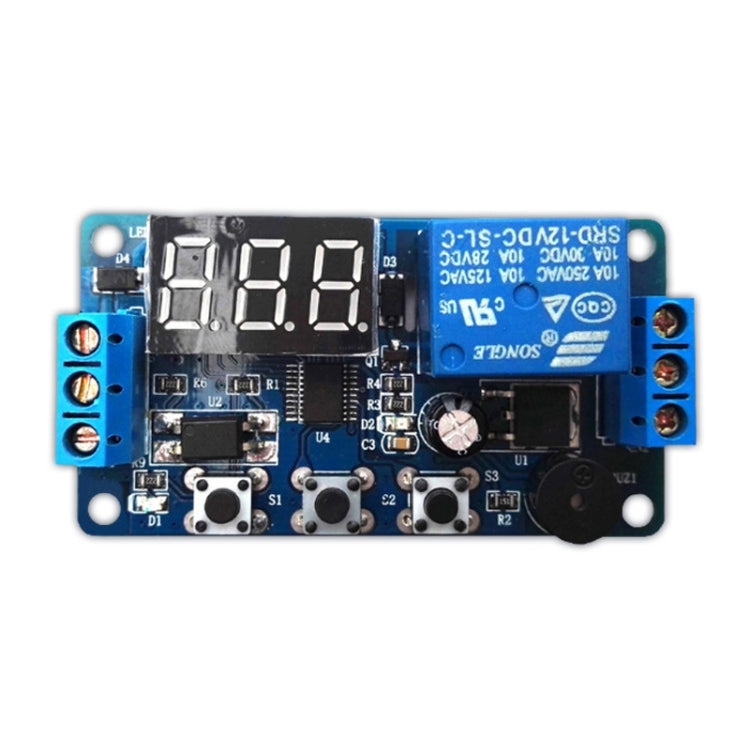

DK-C-01 Anti-Reverse Circuit Delay รีเลย์โมดูล DC12V Timing Delay Controller โมดูล, DC 12V

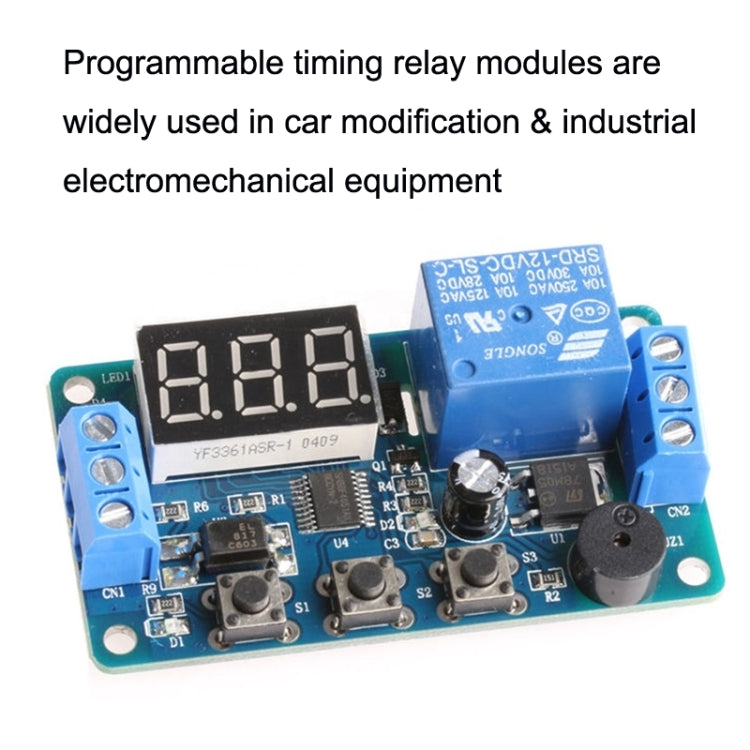

1. โมดูลรีเลย์ตั้งเวลาที่ตั้งโปรแกรมได้ถูกนำมาใช้กันอย่างแพร่หลายในการดัดแปลงรถยนต์และอุปกรณ์เครื่องกลไฟฟ้าอุตสาหกรรม
2. วงจรเชื่อมต่อป้องกันการย้อนกลับของอินพุตแรงดันไฟฟ้า, การเดินสายที่ไร้กังวล
3. การแยกสัญญาณออปโตคัปเปลอร์อินพุตความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
4. ตั้งค่าพารามิเตอร์สำหรับหน่วยความจำระยะยาวหลังจากปิดเครื่อง
5. ฟังก์ชันการเขียนโปรแกรมออนไลน์ FLASH MCU อันทรงพลัง ตามความต้องการของผู้ใช้ คุณสามารถติดต่อผู้ผลิตเพื่อปรับแต่งฟังก์ชันที่ต้องการได้
6. อุณหภูมิในการทำงาน: -40 ถึง 85 องศาเซลเซียส
7. แรงดันใช้งาน: DC12V (แรงดันใช้งานปกติ DC1OV-16V)
8. แหล่งสัญญาณ: DC4V-20V (ทริกเกอร์เชิงบวกของแหล่งจ่ายไฟทั่วไป, ปุ่ม, เซ็นเซอร์ PNP, สัญญาณ PLC ฯลฯ )
9. ความสามารถในการส่งออก: สามารถควบคุมอุปกรณ์ภายใน DC 30V5A หรือ AC 220V5A
10. กระแสคงที่: 20MA
11. ปัจจุบันทำงาน: 50MA
12. อายุการใช้งาน: มากกว่า 100,000 ครั้ง
13. ขนาด : 64.2 x 34.8 x 18.5 มม
14. น้ำหนักสุทธิ: ประมาณ 26G
การแนะนำรูปแบบ
- P-1: ได้รับทริกเกอร์แล้ว
- A1: การทริกเกอร์อีกครั้งระหว่างการหน่วงเวลานั้นไม่ถูกต้อง
- A2: การจับเวลาใหม่จะถูกเรียกอีกครั้งระหว่างการหน่วงเวลา
- A3: ในระหว่างช่วงหน่วงเวลา รีเลย์จะถูกกระตุ้นอีกครั้งเพื่อรีเซ็ตและยุติอุปกรณ์จับเวลา เวลา Y จะเริ่มต้น และรีเลย์จะตัดการเชื่อมต่อเมื่อหมดเวลา
- P-2: รับสัญญาณทริกเกอร์ เริ่มเวลา X และดำเนินการต่อเมื่อหมดเวลา
- P-3: โหมดสวิตช์ปั่นจักรยาน
- A1: รีเลย์เปิดอยู่หลังจากเปิดเครื่อง และจะปิดเมื่อหมดเวลา ลูปไม่สิ้นสุด
- A2: รีเลย์ถูกตัดการเชื่อมต่อหลังจากเปิดเครื่อง และเชื่อมต่อหลังจากหมดเวลา ลูปไม่สิ้นสุด
- P-4: หลังจากได้รับสัญญาณทริกเกอร์ รีเลย์จะยังคงเชื่อมต่อต่อไปจนกว่าสัญญาณจะหายไปและเริ่มจับเวลาหลังจากหมดเวลา รีเลย์จะตัดการเชื่อมต่อหากได้รับสัญญาณทริกเกอร์อีกครั้งระหว่างช่วงหน่วงเวลา การหน่วงเวลาจะถูกยกเลิกจนกว่าสัญญาณจะหายไป และเวลาจะเริ่มใหม่
