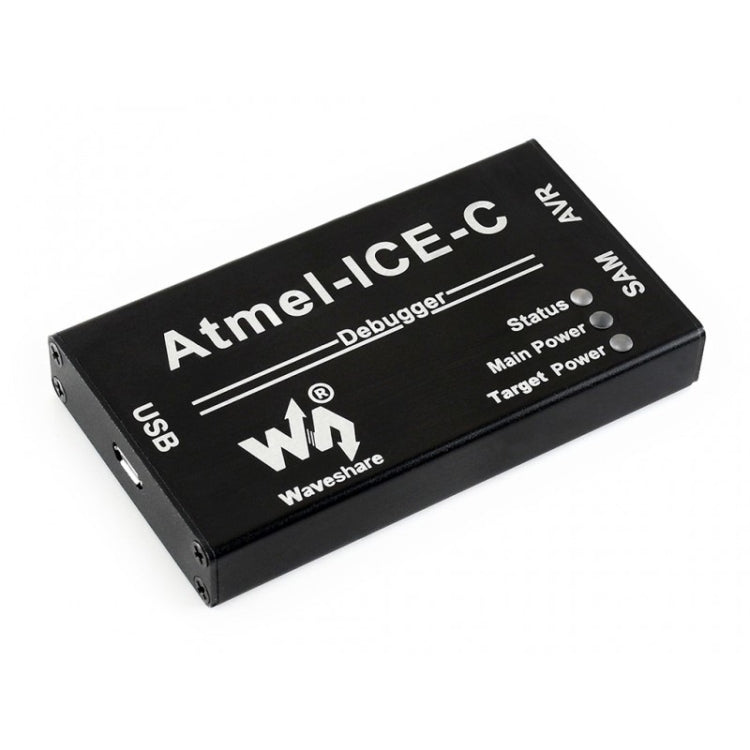

Atmel-ICE-C Kit PCBA ดั้งเดิมภายในฟังก์ชันการทำงานเต็มรูปแบบเครื่องมือการพัฒนาที่คุ้มค่าสำหรับ Atmel SAM / AVR Microcontrollers

ภาพรวม

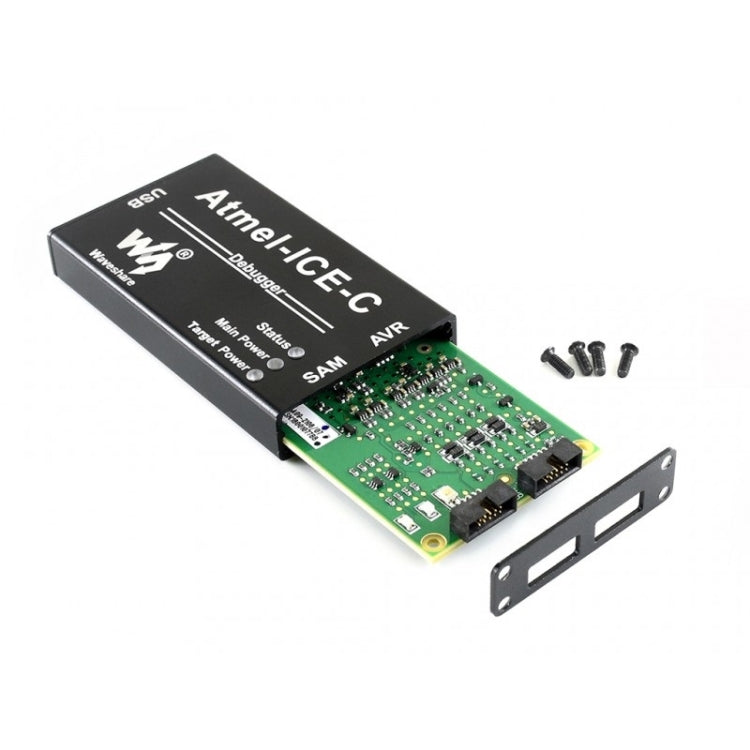

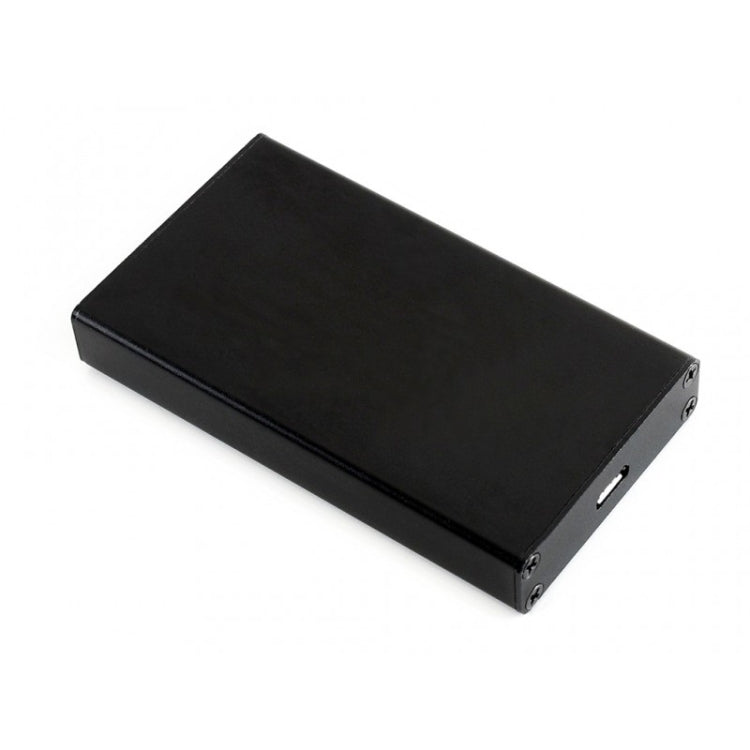

1. Atmel-ICE-C เป็นโซลูชันที่คุ้มค่าสำหรับ Atmel-ICE อันทรงพลังโดยใช้ ATMEL-ICE-PCBA ดั้งเดิมและมาพร้อมกับโครงอะลูมิเนียมอัลลอยด์ที่ทนทาน
2. Atmel-ICE-C มีฟังก์ชันและการใช้งานที่เหมือนกันเช่นเดียวกับ ATMEL-ICE Full Kit โดยสามารถดีบักและตั้งโปรแกรมไมโครคอนโทรลเลอร์ Atmel SAM และ AVR ที่ใช้ Atmel ARM Cortex -M พร้อมความสามารถในการดีบักบนชิป

คุณสมบัติหลัก
1. สนับสนุน JTAG, SWD, PDI, TPI, aWire, SPI และ debugWIRE อินเทอร์เฟซ
2. การดีบักระดับซอร์สแบบเต็มใน Atmel Studio
3. รองรับเบรกพอยต์ฮาร์ดแวร์ในตัวทั้งหมดในไมโครคอนโทรลเลอร์เป้าหมาย (จำนวนขึ้นอยู่กับโมดูล OCD ในเป้าหมาย)
4. สูงสุด 128 ซอฟต์แวร์เบรกพอยต์
5. การทำงานเป้าหมาย 1.62 ถึง 5.5V
6. USB ขับเคลื่อน
7. มีทั้งพินขาออก ARM Cortex Debug Connector (10-pin) และ AVR JTAG connector pin-out

ซอฟต์แวร์ที่รองรับ
1. รองรับ Atmel Studio 6.2 หรือสูงกว่าอย่างสมบูรณ์แบบ
2. รองรับ ICC8AVR หรือเวอร์ชันที่สูงกว่าโดยตรง
3. รองรับการเขียนโปรแกรมไฟล์ HEX ที่สร้างโดย ICCAVR, CVAVR, IAR เป็นต้น

อุปกรณ์ที่รองรับ
1. การเขียนโปรแกรมและการดีบักบนชิปของ MCU 32 บิต Atmel AVR ทั้งหมดบนอินเทอร์เฟซ JTAG และ aWire
2. การเขียนโปรแกรมและการดีบักบนชิปของอุปกรณ์ตระกูล Atmel AVR XMEGA®ทั้งหมดบนอินเทอร์เฟซ 2 สาย JTAG และ PDI
3. การเขียนโปรแกรม JTAG และ SPI และการดีบักของ MCU 8 บิต Atmel AVR ทั้งหมดที่มีการสนับสนุน OCD บนอินเทอร์เฟซ JTAG หรือ debugWIRE
4. การเขียนโปรแกรมและการดีบักของ MCU ที่ใช้ Atmel SAM ARM Cortex-M ทั้งหมดบนอินเทอร์เฟซ SWD และ JTAG
5. การเขียนโปรแกรมของ Atmel tinyAVR® 8 บิต MCU ทั้งหมดพร้อมรองรับอินเทอร์เฟซ TPI
6. ดูรายละเอียดเพิ่มเติมได้ที่ UC3, Mega, SAM, Tiny, Xmega

ข้อมูลจำเพาะ
1. แรงดันไฟฟ้าของอินเทอร์เฟซ: 1.62V ~ 5.5V
2. นาฬิกา JTAG: 32kHz ~ 7.5MHz
3. นาฬิกา PDI: 32kHz ~ 7.5MHz
4. DEBUGWIRE BAUDRATE: 4kbit / s ~ 0.5Mbit / s
5. AWIRE BAUDRATE: 7.5kbit / s ~ 7Mbit / s
6. SPI นาฬิกา: 8kHz ~ 5MHz
7. นาฬิกา SWD: 32kHz ~ 2MHz
8. PC INTERFACE: USB 2.0 ความเร็วสูง

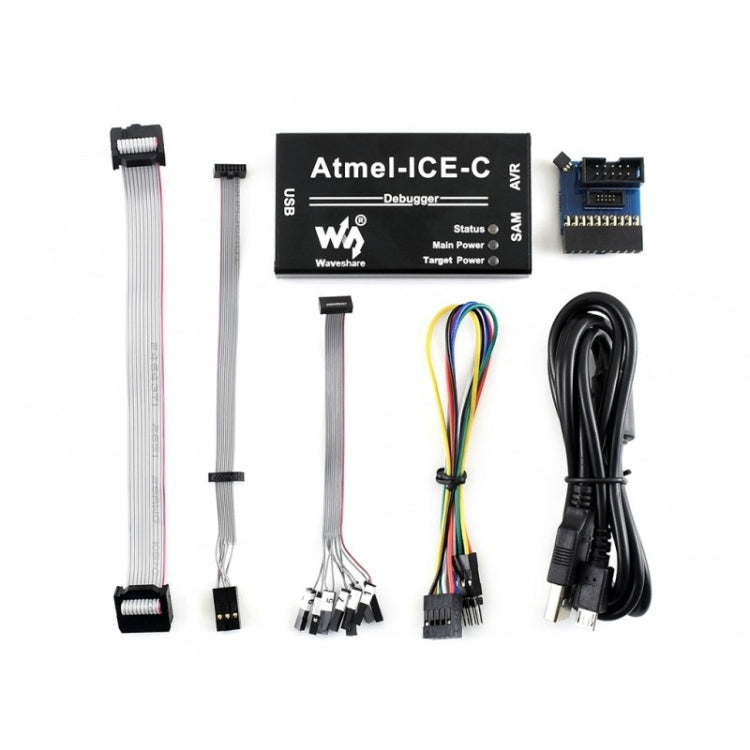

รายการแพ็คเกจ
1. Atmel-ICE-C ยูนิต x1
2. ปลั๊ก USB ชนิด A กับสายปลั๊กไมโคร B x1
3. สายแบน IDC พร้อมขั้วต่อ 10 พิน 50 มิลและขั้วต่อ 6 ขา 100 มิล x1
4. บอร์ดอะแดปเตอร์อเนกประสงค์ x1
5. สายแบน 10 พิน x1
6. สายปลาหมึก 10pin 100mil x1
7. สาย ISP 6 ขาถึง 10 พิน x1
