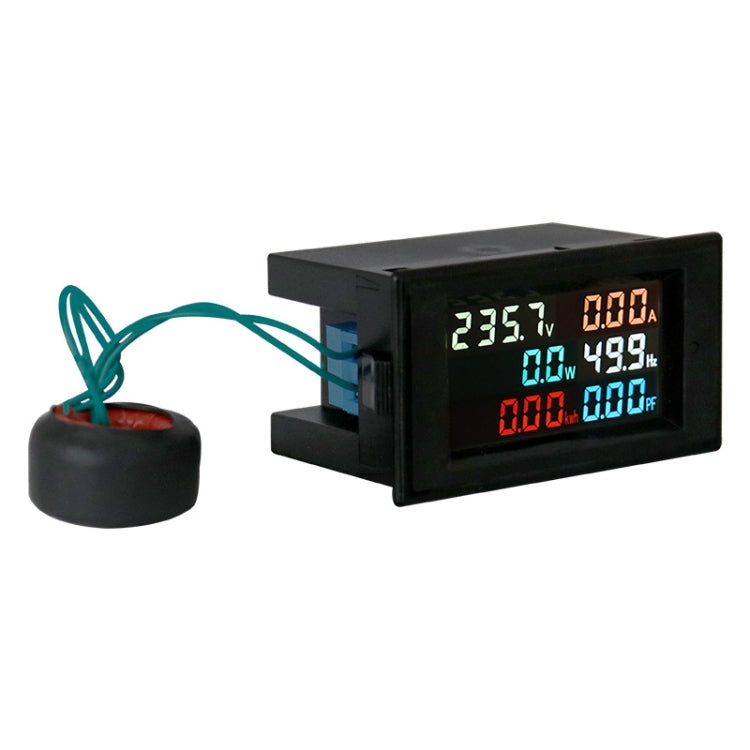

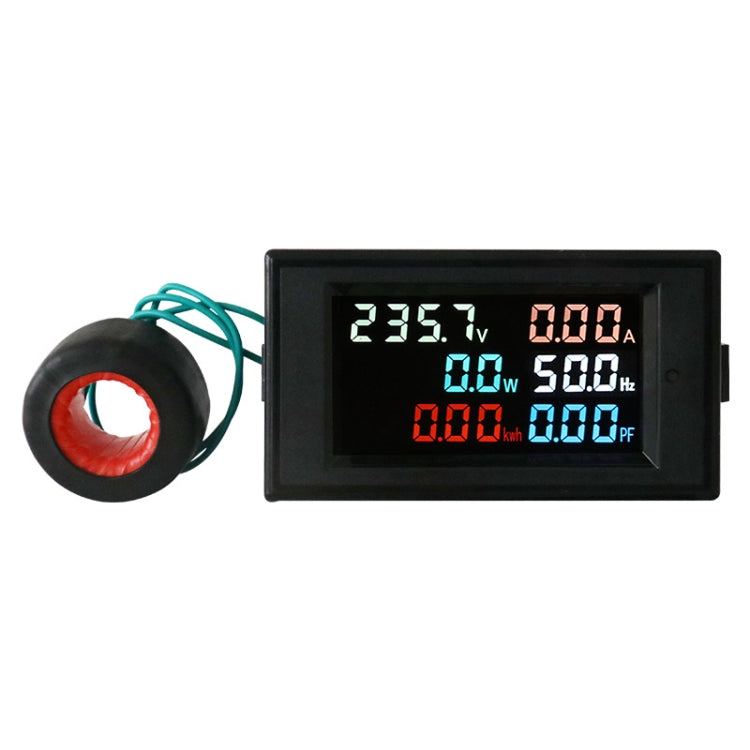

6 in 1 มัลติฟังก์ชั่นแรงดันไฟฟ้ากระแสสลับและเครื่องวัดกระแสไฟฟ้าแบบดิจิตอล, D69-2058

1. มันสามารถวัดและแสดงพารามิเตอร์ 6 เช่นแรงดันไฟฟ้ากระแสสลับ, กระแสไฟฟ้ากระแสสลับ, พลังงานที่ใช้งาน, ปัจจัยพลังงาน, ความถี่และพลังงานไฟฟ้าในเวลาเดียวกัน/
2. ชิ้นส่วนการแสดงผลเครื่องมือใช้หน้าจอ LCD ความละเอียดสูงสี

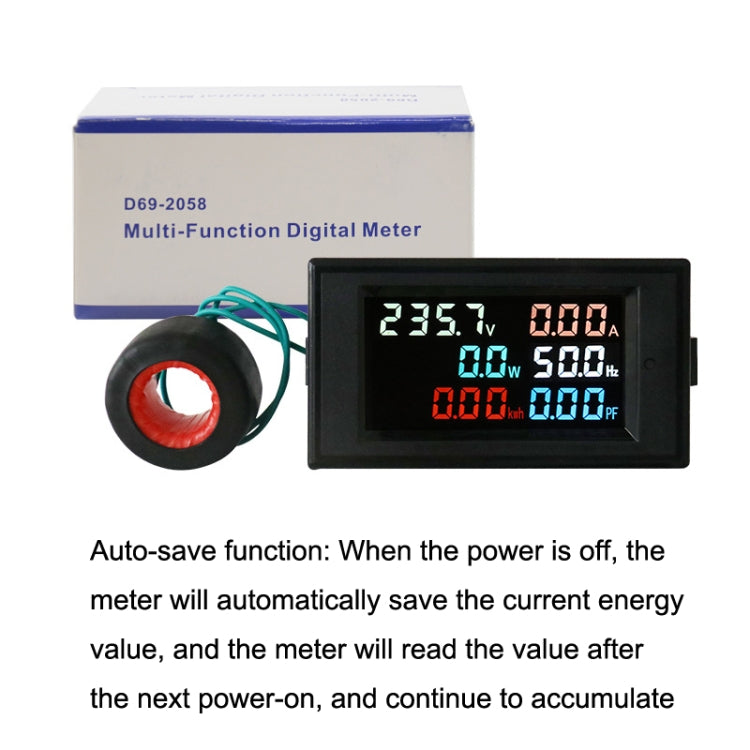

3. ฟังก์ชั่นการบันทึกอัตโนมัติ: เมื่อปิดเครื่องมิเตอร์จะประหยัดค่าพลังงานปัจจุบันโดยอัตโนมัติและมิเตอร์จะอ่านค่าหลังจากการเปิดเครื่องถัดไปและสะสมต่อไป
4. ความเร็วในการวัด: ประมาณ 2 ครั้ง/วินาที
5. ขนาด: 79x43x48 มม.
ช่วงการวัด:
1. แรงดันไฟฟ้า AC: AC80.0-300.0V หรือ AC200.0-450.0V
2. กระแส AC: AC0－99.99A ความละเอียดการแสดงผลปัจจุบันคือ 0.01a เมื่อเกิน 100a จะแสดง 100.0a
3. ความถี่พลังงาน: 45.0Hz-65.0Hz
4. ปัจจัยพลังงาน: 0.00-1.00pf
5. พลังงานที่ใช้งานอยู่: ช่วงการวัดคือ 0-45000W (ความละเอียดการแสดงผลระหว่าง 0-9999.9W คือ 0.1W ส่วนที่เหลือคือ 1W)
6. พลังงานไฟฟ้า: ช่วงการวัดคือ 0-99999kWh
วิธีใช้และเชื่อมต่อ

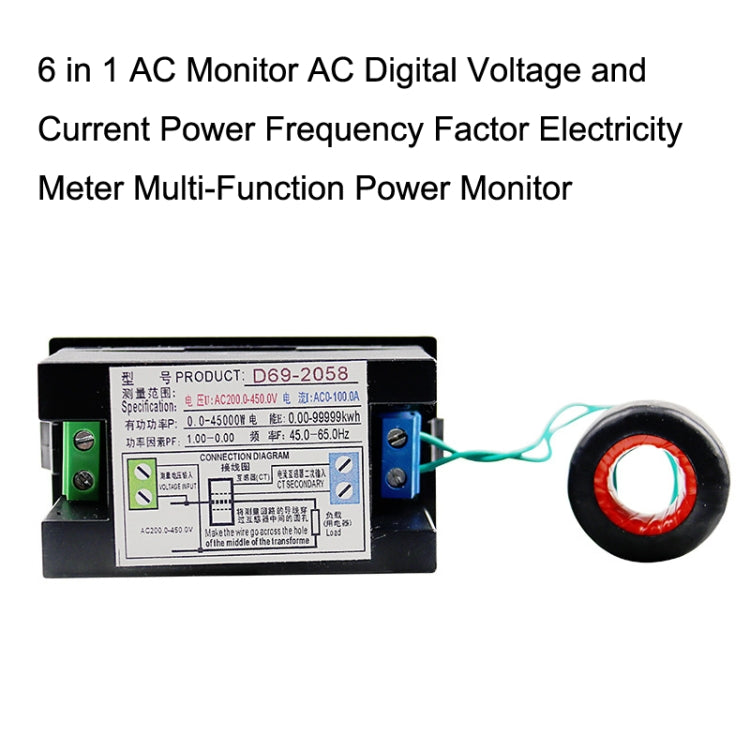

1. เชื่อมต่อตามแผนภาพการเดินสายในภาพที่แนบมาเชื่อมต่อปลายทุติยภูมิของหม้อแปลงกระแสกับเครื่องมือ (ตะกั่วสีเขียว) เข้ากับขั้วสีน้ำเงินของเครื่องมือและส่งสายของห่วงการวัดผ่านรูรอบกลางของ หม้อแปลงปัจจุบัน
2. เชื่อมต่อการวัดแรงดันไฟฟ้านำไปสู่ขั้วสีเขียวของเครื่องวัด จากนั้นเชื่อมต่อแรงดันไฟฟ้าการวัด เริ่มอ่านผลการวัด
3. หลังจากเปิดเครื่องมิเตอร์จะแสดงค่าที่วัดได้
4. กดปุ่มรีเซ็ตค้างไว้ที่แผงด้านหน้าของเครื่องมือเป็นเวลา 5 วินาที
