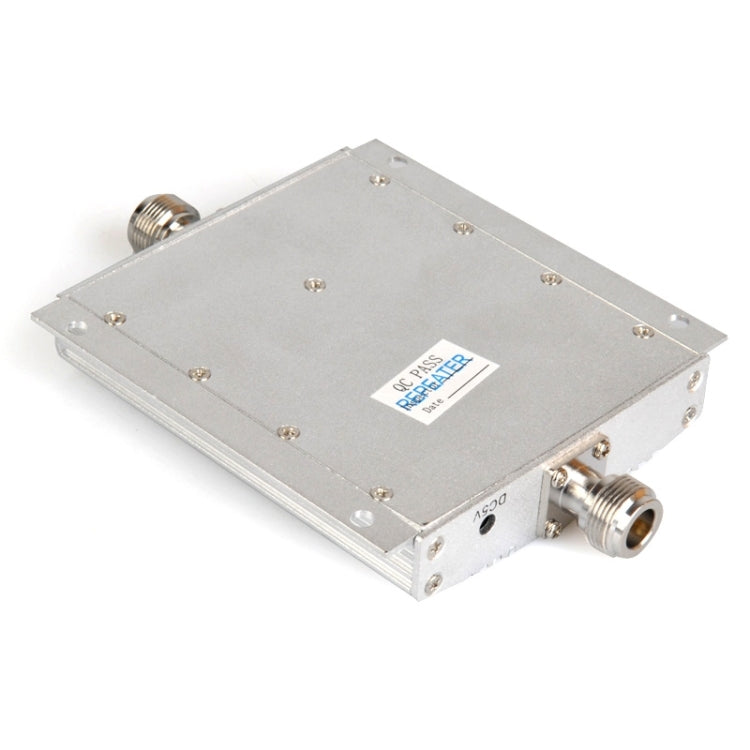

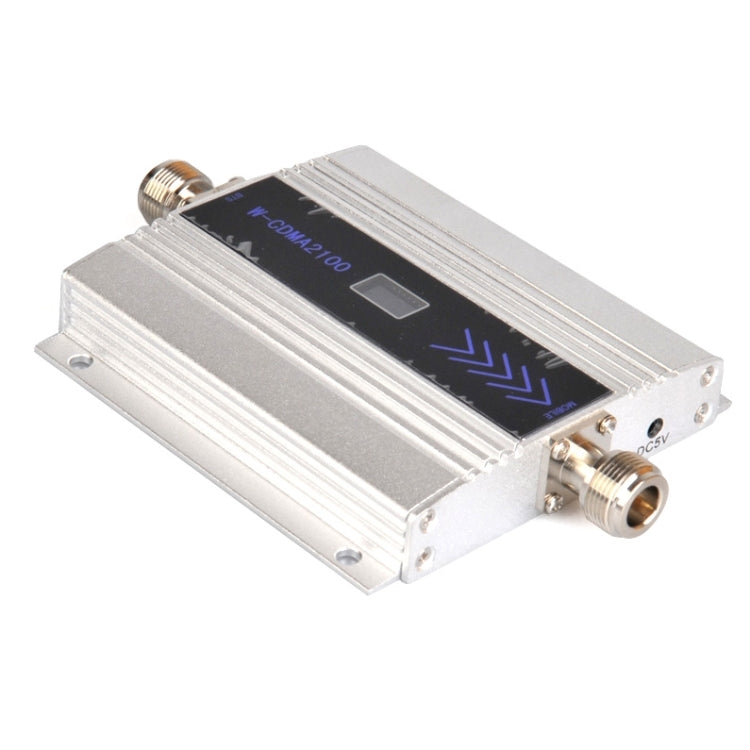

เครื่องขยายสัญญาณ 2100MHz / เครื่องทวนสัญญาณ 3G พร้อมเสาอากาศ Yagi, 2100MHz Signal Repeater

คุณสมบัติ
1. เครื่องขยายเสียงเชิงเส้นกำลังขยายสูง
2. เทคโนโลยีฟังก์ชัน ALC และ AGC
3. เครื่องขยายเสียงรับสัญญาณรบกวนต่ำเป็นพิเศษ
4. ไม่มีการรบกวนสถานีฐานทันทีหลังจากการเปิดระบบเดิมและสถานีฐานโดยไม่จำเป็นต้องปรับพารามิเตอร์
5. การออกแบบความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่เสถียรและเชื่อถือได้
6. ปริมาณสถานีฐานไม่ทำให้เกิดเสียงพื้นหลังเพิ่มขึ้น แต่จะไม่ทำให้คุณภาพของการสื่อสารของสถานีฐานลดลง
7. ด้วยโหมดการสื่อสารแบบฟูลดูเพล็กซ์
8. ไล่ความร้อนที่มีประสิทธิภาพเหมาะสมโครงสร้างสวยปริมาตรเหมาะสม

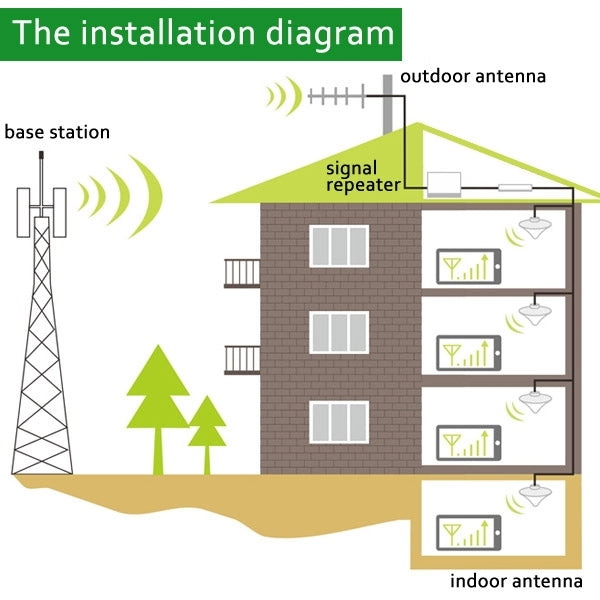

ติดตั้ง Repeater
1. ขั้นตอนที่ 1: ใช้โทรศัพท์มือถือของคุณเพื่อทดสอบความแรงของสัญญาณภายนอกบ้านหรือบนหลังคา -70dbm เป็นข้อกำหนดพื้นฐาน (แถบเต็ม)
2. ขั้นตอนที่ 2 ติดตั้งเสาอากาศภายนอกในตำแหน่งนั้นและทำการปรับตั้งชี้ไปที่สถานีหอสัญญาณพยายามรับสัญญาณที่ดีที่สุด
3. ขั้นตอนที่ 3: ใช้สายโคแอกเชียลภายนอกอาคารในตำแหน่งที่สะดวกเพื่อเชื่อมต่อกับเครื่องทวนสัญญาณ
4. ขั้นตอนที่ 4: ติดตั้งเสาอากาศในอาคารของคุณด้วยเครื่องทวนสัญญาณ
5. ขั้นตอนที่ 5: เปิดเครื่องทวนสัญญาณเพื่อตรวจสอบสัญญาณภายในย้ายเสาอากาศกลางแจ้งจนกว่าคุณจะได้รับสัญญาณที่พอใจ
6. หมายเหตุ: เชื่อมต่อพอร์ตภายนอก (BTS) กับเสาอากาศภายนอกเชื่อมต่อพอร์ต ANT (MS) ในร่มกับเสาอากาศในร่มเสาอากาศกลางแจ้งติดตั้งที่ตำแหน่งที่สูงขึ้น เสาอากาศทั้งสองควรอยู่ห่างจากกัน 10 เมตรเป็นอย่างน้อย
7. เสาอากาศในร่มและกลางแจ้งต้องแยกจากกันด้วยผนัง

การ ทำงาน
1. เสาอากาศภายนอกจับสัญญาณต่ำจากสถานีฐานมือถือและส่งไปยังเครื่องขยายสัญญาณโทรศัพท์มือถือผ่านสายเชื่อมต่อ (coax)
2. หลังจากที่เครื่องขยายสัญญาณโทรศัพท์ยอมรับสัญญาณแล้วอุปกรณ์จะขยายสัญญาณ
3. จากนั้นสัญญาณขยายนี้จะผ่านสายเชื่อมต่อ (โคแอกซ์) ไปยังเสาอากาศด้านใน
4. และหลังจากนั้นสัญญาณขยายจะส่งไปยังโทรศัพท์มือถือ

เทคนิคการสนับสนุน
1. หากการรับสัญญาณยังอ่อนหลังจากการติดตั้งโปรดตรวจสอบว่าเสาอากาศภายนอกชี้ไปที่หอสัญญาณอย่างถูกต้องหรือที่อื่น ๆ มีสัญญาณแรงกว่าและยืนยันความแรงของสัญญาณถึง -70DBM
2. หากยังไม่มีสัญญาณหลังการติดตั้งโปรดตรวจสอบอุปกรณ์แปลงไฟของเราว่าเชื่อมต่ออย่างสมบูรณ์หรือไม่? และขั้วต่อเชื่อมต่อได้ดี
3. หากความแข็งแรงไม่คงที่โปรดตรวจสอบว่าเสาอากาศกลางแจ้งและในร่มอยู่ใกล้เกินไปหรือไม่ โปรดตรวจสอบให้แน่ใจว่าเสาอากาศภายนอกมีระยะห่างอย่างน้อย 10 เมตรโดยมีสิ่งกีดขวางและไม่อยู่ในแนวนอนเดียวกัน
4. บรรจุขั้วต่อภายนอกด้วยกาวกันน้ำมิฉะนั้นเปียกลดพื้นที่ปิดสัญญาณ

สเปค:

ทั่วไป

ช่วงความถี่ WCDMA 2100MHz, Uplink 1920-1980MHz, Downlink 2110-2170MHz Gain Uplink 53-57dB, Downlink 58-62dB กำลังขับ Uplink 18-22dBm, Downlink 18-22dBm แบนด์วิดธ์ 60m Ripple in Band < 5dB การปล่อยสารปลอม 9KHz~1GHz (<-36dBm), 1GHz~12.75GHz (<-30dBm) VSWR <3 MTBF >50000h แหล่งกำเนิดไฟฟ้า AC: 100~240V, 50/ 60Hz; DC: 5V 1A การใช้พลังงาน <5W ความต้านทาน 50ohm ตัวเชื่อมต่อ RF N-Female N

สภาพแวดล้อมการทำงาน

วิธีการติดตั้ง Wall Installation เงื่อนไขสภาพแวดล้อม IP40 อุณหภูมิในการทำงาน -10C ~ 55C ความชื้นในการทำงาน < 90%

ขนาดและน้ำหนัก

ขนาด 140mm x 98mm x 20mm น้ำหนัก 280g

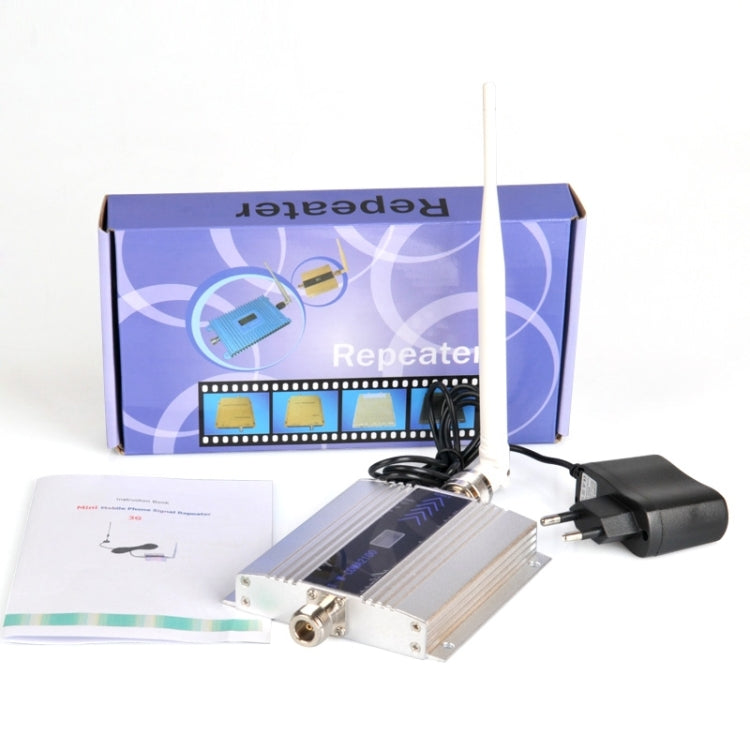

รายการสินค้า

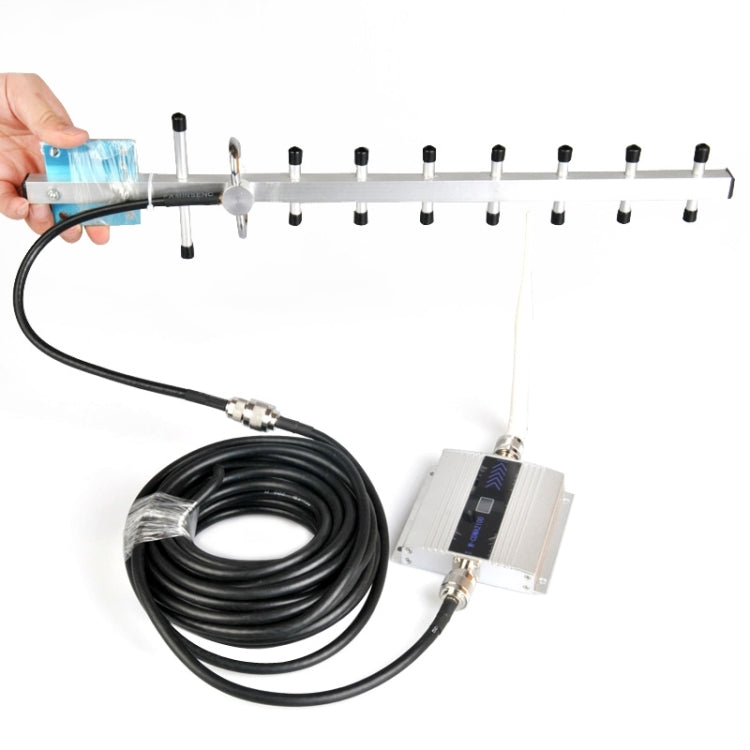

รายการรวม 1 x 12dB Outdoor Antenna 1 x 3dB Indoor Antenna 1 x 10m RG6-50 OHM Outdoor Coaxial Cable 1 x Mounting Accessories Set 1 x AC Power Supply 1 x Manual

น้ำหนักหีบห่อ

น้ำหนักชิ้นเดียว 1.24kgs / 2.73lb ขนาดผลิตภัณฑ์เดียว 50cm * 17cm * 14cm / 19.69inch * 6.69inch * 5.51inch ต่อกล่อง 6 น้ำหนักบรรจุ 6.79kgs / 14.96lb ขนาดบรรจุ 52cm * 36cm * 44cm / 20.47inch * 14.17inch * 17.32inch กำลังโหลดตู้คอนเทนเนอร์ 20GP: 323 กล่อง * 6 กรณี = 1938 กรณี 40HQ: 751 กล่อง * 6 กรณี = 4506 กรณี
