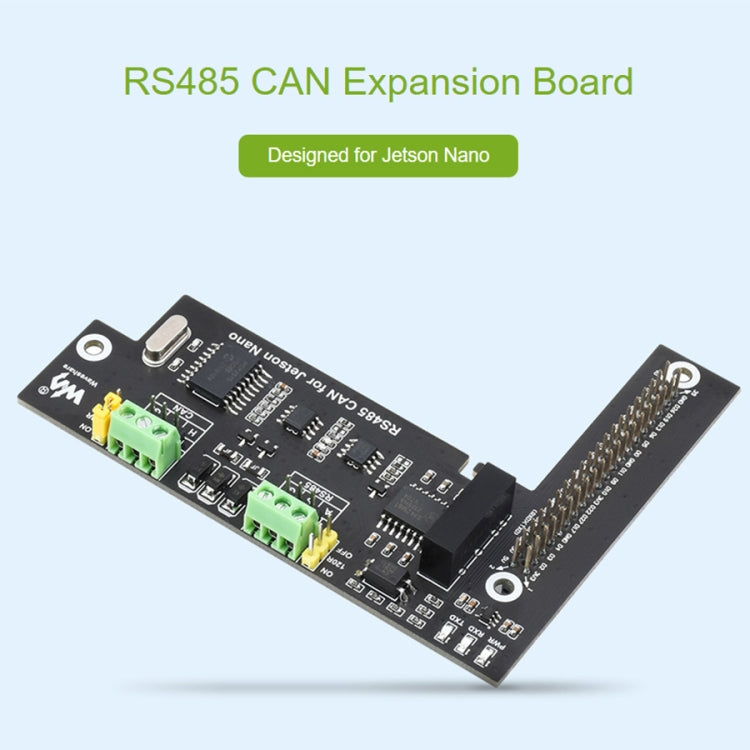

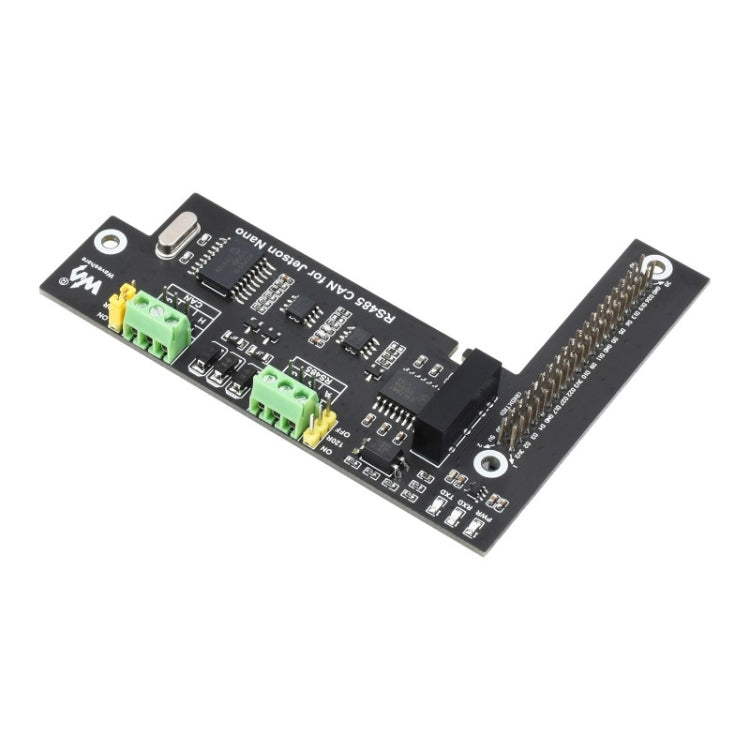

บอร์ดขยาย Waveshare RS485 CAN สำหรับ Jetson Nano, การแยกสัญญาณแบบดิจิทัล, วงจรป้องกันในตัว

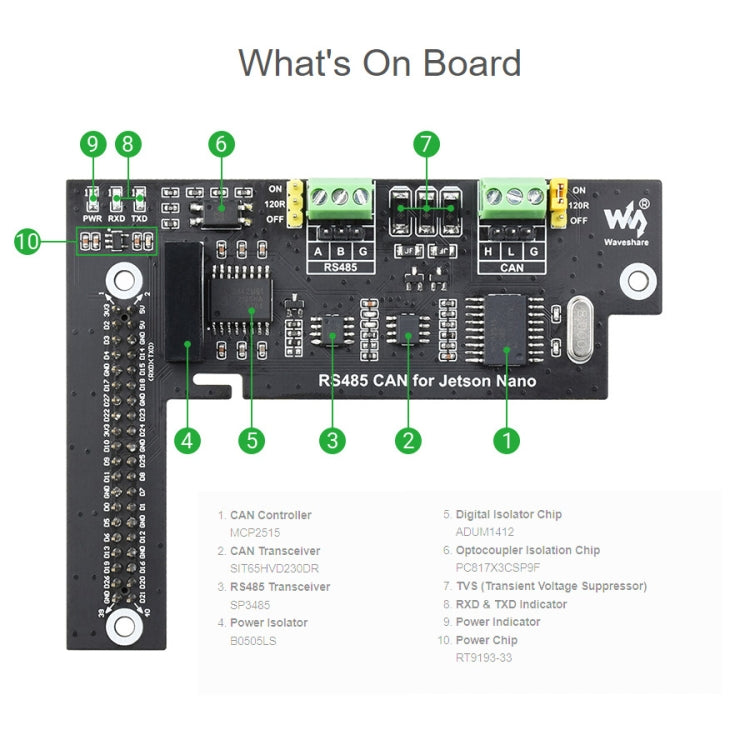

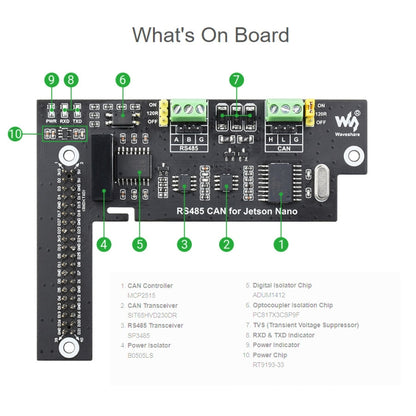

1. ส่วนหัวส่วนขยาย 40PIN GPIO มาตรฐาน รองรับการต่อโดยตรงกับ Jetson Nano

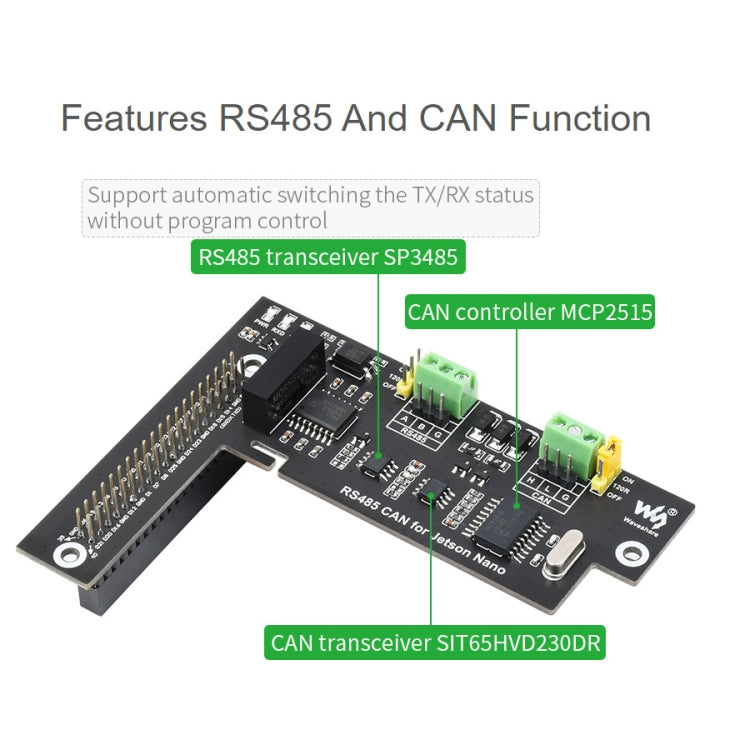

2. Onboard CAN controller MCP2515 ผ่านอินเทอร์เฟซ SPI จับคู่กับตัวรับส่งสัญญาณ SIT65HVD230DR
3. มีฟังก์ชั่น RS485 ควบคุมผ่าน UART, การสื่อสารแบบ half-duplex, รองรับการควบคุม TX/RX อัตโนมัติโดยไม่ต้องตั้งโปรแกรม, ตัวรับส่งสัญญาณออนบอร์ด SP3485

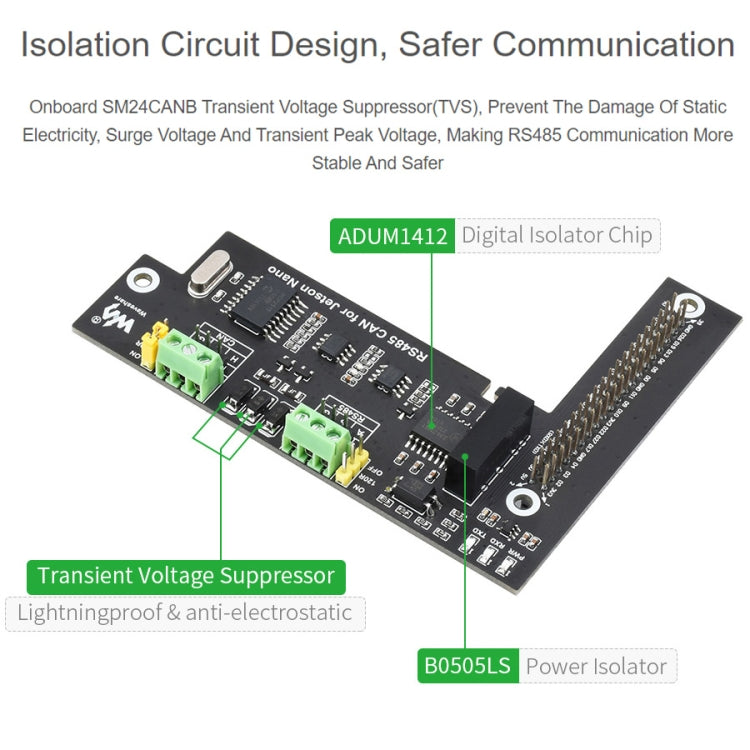

4. Onboard TVS (Transient Voltage Suppressor) ช่วยลดแรงดันไฟกระชากและแรงดันไฟกระชากชั่วคราวในวงจรสำหรับการส่งสัญญาณ RS485, light-ningproof & anti-electrostatic
5. ชิปแยกสัญญาณดิจิตอลออนบอร์ด การสื่อสารการแยกสัญญาณที่ปลอดภัยยิ่งขึ้น และความเสถียรที่ดีขึ้นและการป้องกันการรบกวน
6. หมุดควบคุมที่สงวนไว้ช่วยให้สามารถทำงานร่วมกับแผงควบคุมอื่น ๆ ได้
7. มาพร้อมกับทรัพยากรการพัฒนาและคู่มือ (ตัวอย่างใน python)
ข้อกำหนด
1. ตัวควบคุม CAN: MCP2515
2. ตัวรับส่งสัญญาณ CAN: SIT65HVD230DR
3. ตัวรับส่งสัญญาณ RS485: SP3485
4. แรงดันใช้งาน: 3.3V
5. ขนาดรูยึด: 3.0mm

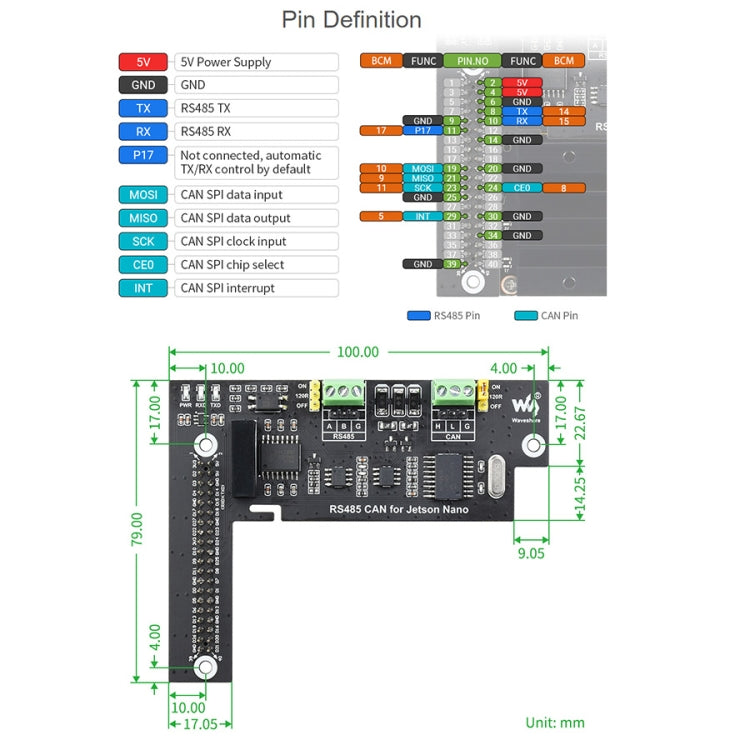

6. ขนาด: 100 x 79 mm
รายการแพ็คเกจ
1. RS485 CAN สำหรับ Jetson Nano x1
2. สกรูแพ็ค x1
