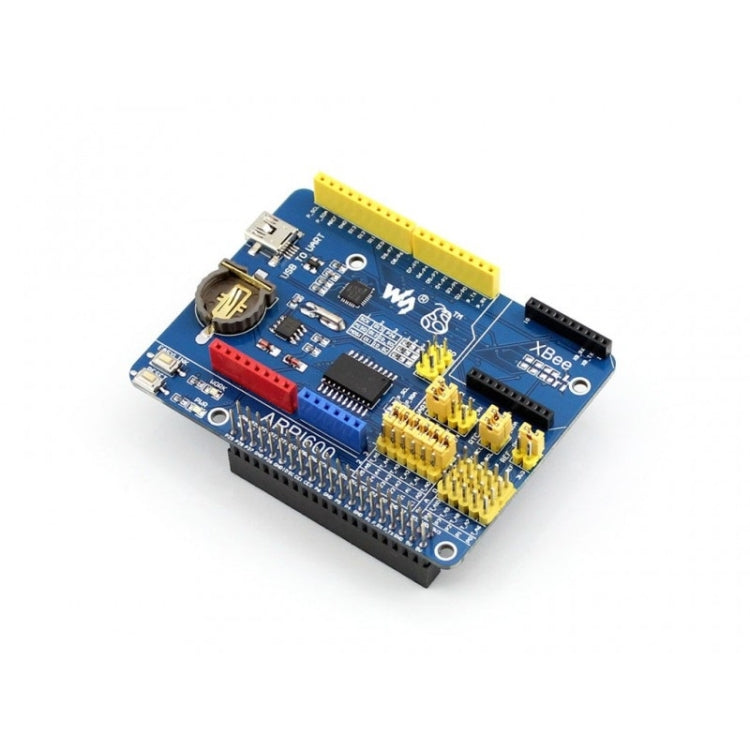

บอร์ดอะแดปเตอร์ Waveshare สำหรับ Arduino และ Raspberry Pi

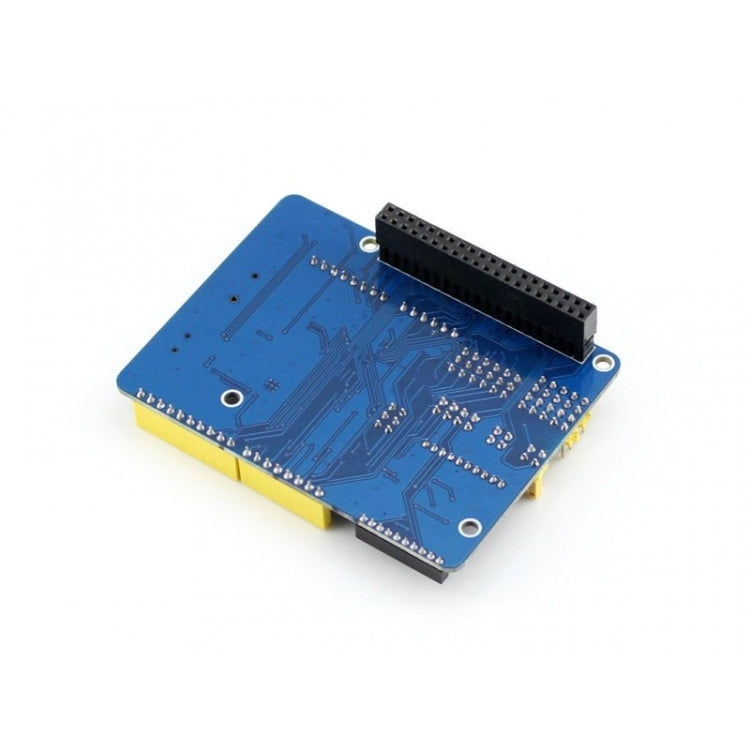

ภาพรวม

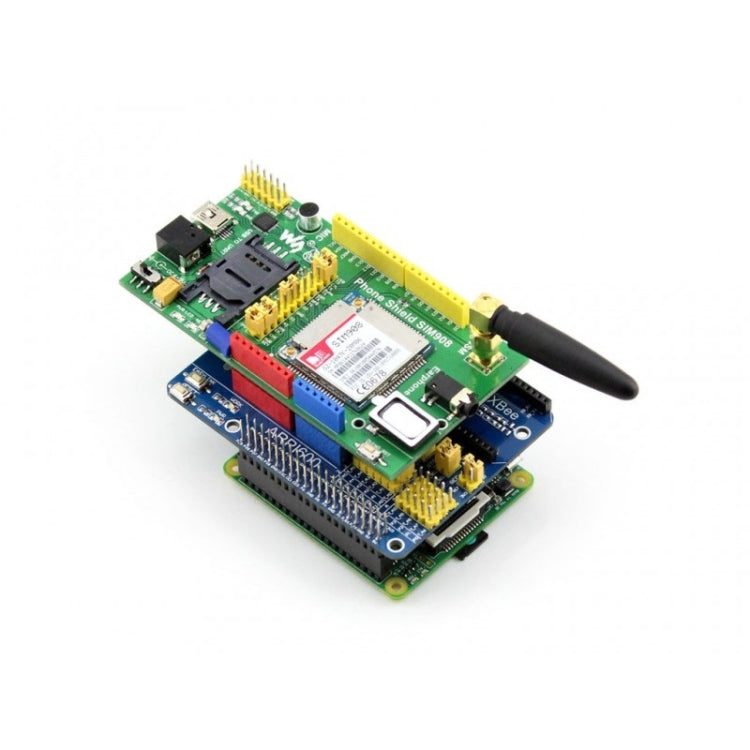

Arduino เป็นระบบนิเวศขนาดใหญ่หากมีวิธีสำหรับอินเทอร์เฟซ Raspberry Pi GPIO เพื่อปรับให้เข้ากับ Arduino pinouts เป็นไปได้ที่จะใช้ Pi ร่วมกับโล่ Arduino ขนาดใหญ่และทรัพยากรฮาร์ดแวร์ / ซอฟต์แวร์ ARPI600 มีไว้สำหรับสิ่งนี้เท่านั้น

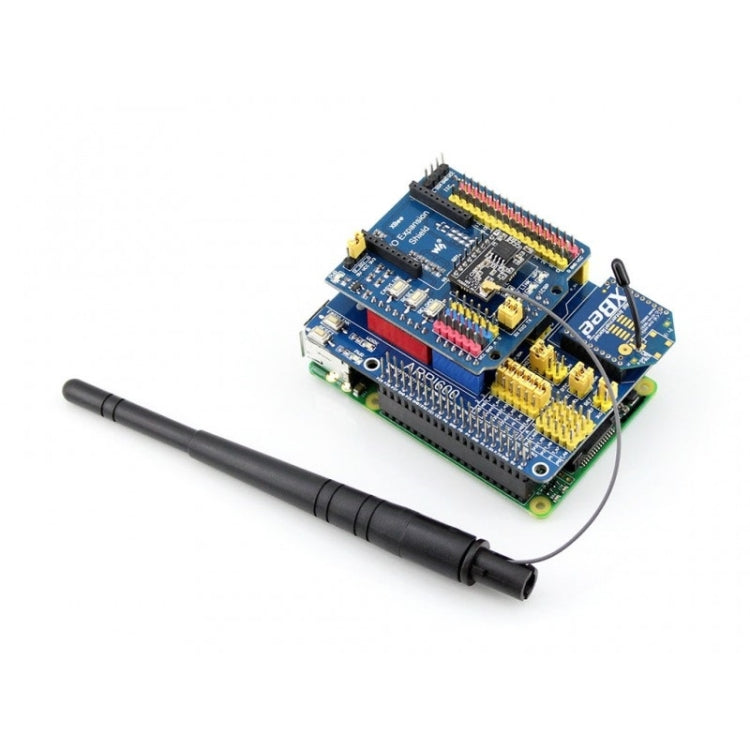

ยิ่งไปกว่านั้น ARPI600 ยังรองรับโมดูล XBee ทำให้ง่ายต่อการเพิ่มคุณสมบัติไร้สายให้กับโครงการที่ยอดเยี่ยมของคุณ

รองรับ Pi
1. Raspberry Pi 1 รุ่น A +
2. Raspberry Pi 1 รุ่น B +
3. Raspberry Pi 2 รุ่น B
4. Raspberry Pi 3 รุ่น B
5. Raspberry Pi 3 รุ่น B +

คุณสมบัติ ARPI600

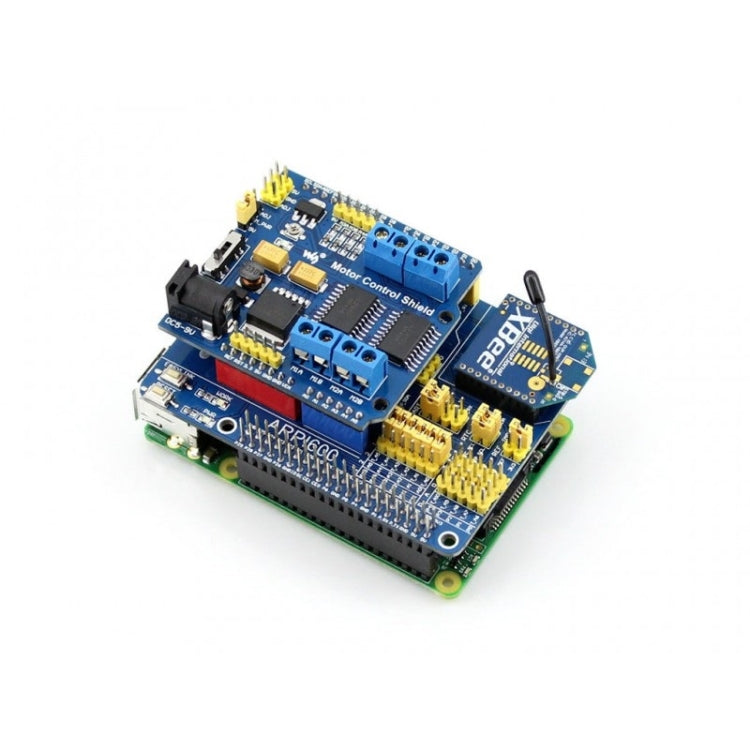

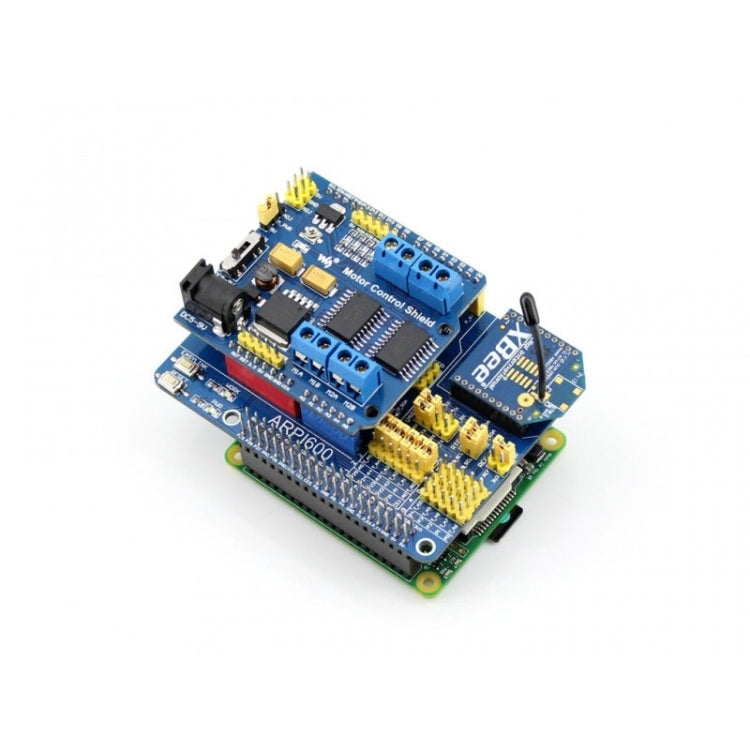

1. เข้ากันได้กับ Arduino UNO, Leonardo และง่ายต่อการเชื่อมต่อกับ Arduino shields ต่างๆ
2. ขั้วต่อ XBee สำหรับเชื่อมต่อโมดูล XBee ต่างๆ

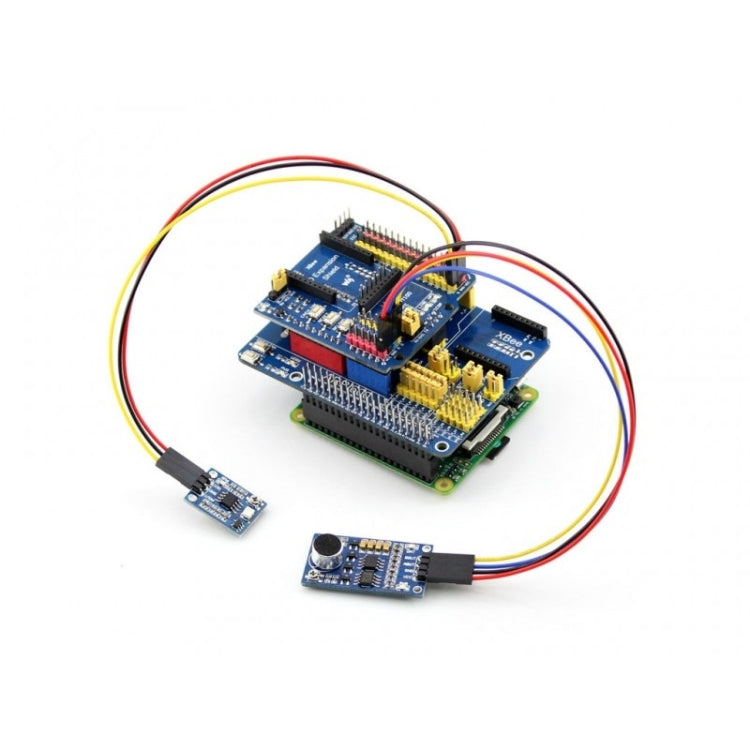

3. อินเทอร์เฟซเซ็นเซอร์สำหรับเชื่อมต่อเซ็นเซอร์ต่างๆ
4. ออนบอร์ด USB TO UART สำหรับการดีบักพอร์ตอนุกรมนอกจากนี้ยังสามารถกำหนดค่าเป็นอะแดปเตอร์ USB XBee
5. ออนบอร์ด ADC, 10 บิต, 38KSPS, 11 ช่อง (6 ช่องสำหรับอินเทอร์เฟซ Arduino, 5 ช่องสำหรับเซ็นเซอร์)
6. ออนบอร์ด RTC

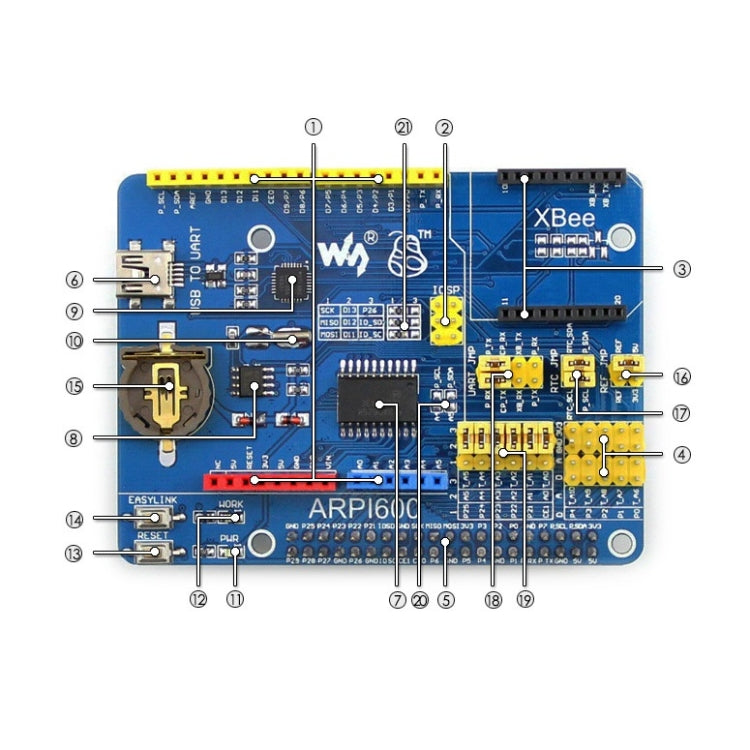

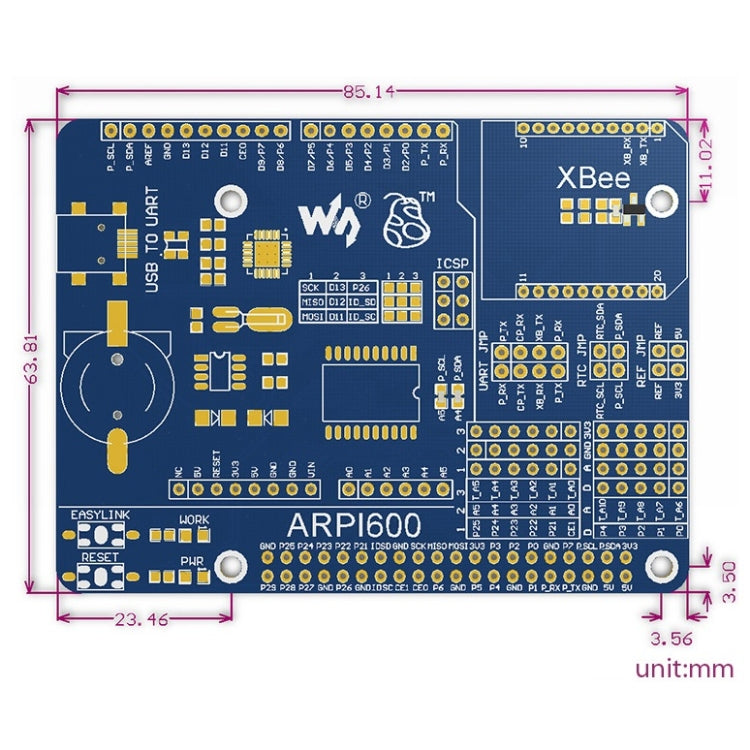

อะไร อยู่ใน ARPI600
1. ขั้วต่อ Arduino: สำหรับเชื่อมต่อ Arduino shields
2. อินเทอร์เฟซ ICSP: Arduino ICSP
3. ขั้วต่อ XBee: สำหรับเชื่อมต่อโมดูลการสื่อสาร XBee
4. อินเทอร์เฟซเซนเซอร์: สำหรับเชื่อมต่อเซ็นเซอร์
5. ขั้วต่อ Raspberry Pi: สำหรับเชื่อมต่อ Raspberry Pi
6. USB เป็น UART
7. TLC1543: ตัวแปลง AD
8. PCF8563: RTC
9. CP2102
10. คริสตัล 32.768KHz: สำหรับ RTC
11. ไฟแสดงสถานะ
12. XBee สถานะ LED
13. ปุ่มรีเซ็ตอินเตอร์เฟส XBee และ Arduino
14. ปุ่ม XBee EASYLINK
15. ที่ใส่แบตเตอรี่ RTC: สำหรับแบตเตอรี่ปุ่ม CR1220
16. จัมเปอร์การกำหนดค่าแรงดันอ้างอิง TLC1543
17. RTC จัมเปอร์
18. UART จัมเปอร์
- เมื่อเชื่อมต่อ P_RX และ CP_TX, P_TX และ CP_RX ตามลำดับ USB TO UART จะเชื่อมต่อกับพอร์ตอนุกรม Raspberry Pi
- เมื่อเชื่อมต่อ XB_RX และ CP_TX, XB_TX และ CP_RX ตามลำดับ USB TO UART จะเชื่อมต่อกับพอร์ตอนุกรม XBee
- เมื่อเชื่อมต่อ XB_RX และ P_TX, XB_TX และ P_RX ตามลำดับพอร์ตอนุกรม Raspberry Pi จะเชื่อมต่อกับพอร์ตอนุกรม XBee
19. จัมเปอร์เลือก Arduino AD
- สั้น 2 และ 3: Arduino A0-A5 เป็นอินพุต AD
- สั้น 1 และ 2: Arduino A0-A5 เป็นตัวควบคุมแบบดิจิตอล
20. จัมเปอร์เลือก Arduino I2C
- สั้นจัมเปอร์: Arduino A4-A5 เป็นตัวควบคุม I2C (ควรเปิดจัมเปอร์ A4-A5 ของ Arduino AD)
21. จัมเปอร์เลือก Arduino SPI
- สั้น 1 และ 2: Arduino D11-D13 เป็นตัวควบคุม SPI (ค่าเริ่มต้น)
- สั้น 2 และ 3: Arduino D11-D13 เป็นตัวควบคุมแบบดิจิตอล

บรรจุภัณฑ์
1. ARPI600 x 1
2. ปลั๊ก USB ชนิด A กับสายปลั๊ก mini-B x 1
3. ชุดสกรู RPi (2 ชิ้น) x 1
